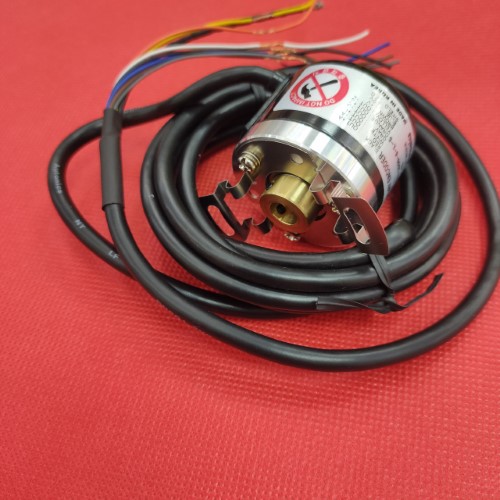

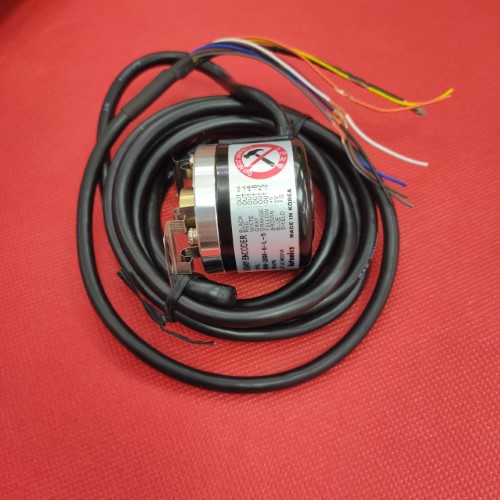

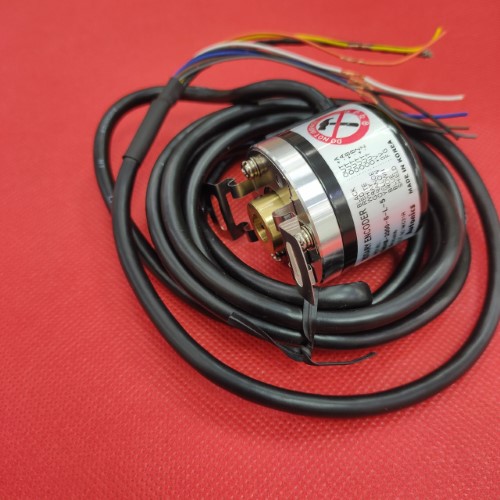

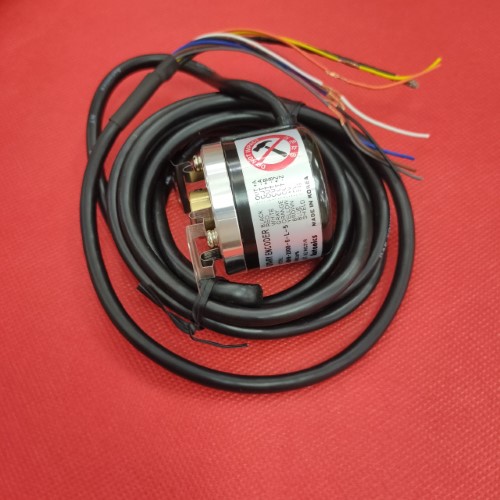

Bộ mã hóa vòng quay tương đối 40mm (Loại lỗ liền thân) Autonics E40HB10-2500-6-L-5

4,433,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: E40 Series

Danh mục sản phẩm: Bộ mã hóa vòng quay

Download:

09/04/2021Hướng dẫn cài đặt

Mô tả chi tiết

Bộ mã hóa vòng quay tương đối 40mm (Loại lỗ liền thân) Autonics E40HB10-2500-6-L-5

Giới thiệu tổng quát:

Bộ mã hóa vòng quay tương đối series E40HB là loại lỗ liền thân, có đường kính Ø40 mm giúp người dùng dễ dàng lắp đặt trong không gian hẹp. Mô-men quán tính nhỏ giúp giảm thiểu tác động đối với chuyển động quay của thiết bị. Series E40HB có các tùy chọn ngõ ra điều khiển khác nhau.

Các tính năng chính:

Bộ mã hóa vòng quay tương đối Ø40 mm
Có các loại trục, trục rỗng, lỗ
Dễ lắp đặt trong không gian hạn hẹp
Mô-men quán tính thấp
Độ phân giải đa dạng: từ 1 đến 5000 xung/vòng
Đa dạng tùy chọn ngõ ra điều khiển
Nguồn cấp: 5 VDC ± 5%, 12-24 VDC ± 5%

Thông số kỹ thuật E40HB10-2500-6-L-5:

Đường kính trong trục	Ø10mm
Tần số đáp ứng tối đa	300kHz
Độ phân giải cho phép tối đa	5000rpm
Mô-men khởi động	Max. 50gf.cm(max. 0.0049N.m)
Độ phân giải	2500P/R
Pha ngõ ra	A, A-,B, B-,Z, Z-
Ngõ ra điều khiển	Line Driver
Nguồn cấp	5VDC±5%(sóng P-P: max. 5%)
Loại kết nối	Loại cáp hướng tâm
Cấu trúc bảo vệ	IP50
Môi trường_Nhiệt độ xung quanh	-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản : 35 đến 90%RH
Phụ kiện	Giá lắp
Trọng lượng	Xấp xỉ 120g

Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Bán riêng: Giắc cắm cáp
