Bộ mã hóa vòng quay tương đối 100mm (Loại lỗ) Autonics E100H35-10000-3-N-24

8,758,200 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: E100 Series
Danh mục sản phẩm: Bộ mã hóa vòng quay
Bộ mã hóa vòng quay tương đối 100mm (Loại lỗ) Autonics E100H35-10000-3-N-24

Giới thiệu tổng quát:

Bộ mã hoá vòng quay tương đối series E100H có đường kính ngoài Ø100 mm và đường kính lỗ Ø35 mm. Series E100H là sự lựa chọn lý tưởng cho hệ thống thang máy. Một số model của series này có nhiều tùy chọn về độ phân giải và ngõ ra điều khiển.

Các tính năng chính:

Thân Ø100 mm, lỗ Ø35 mm
Lý tưởng cho hệ thống thang máy
Độ phân giải đa dạng: 512, 1024, 10000 xung/vòng
Đa dạng tùy chọn ngõ ra điều khiển
Nguồn cấp: 5 VDC ± 5%, 12-24 VDC ± 5%

Thông số kỹ thuật E100H35-10000-3-N-24:

Đường kính trong trụcØ35mm
Tần số đáp ứng tối đa300kHz
Độ phân giải cho phép tối đa3600rpm
Mô-men khởi độngMax. 300gf.cm(max. 0.0294N.m)
Độ phân giải10000P/R
Pha ngõ raA, B, Z
Ngõ ra điều khiểnNPN mạch thu hở
Nguồn cấp12-24VDC±5%(sóng P-P: max. 5%)
Loại kết nốiLoại giắc cắm xuyên tâm
Cấu trúc bảo vệIP50
Môi trường_Nhiệt độ xung quanh-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Phụ kiệngiá đỡ: 2, giắc cắm cáp
Trọng lượngXấp xỉ 1400g(Xấp xỉ 1130g)
Đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Bán riêng: Giắc cắm cáp

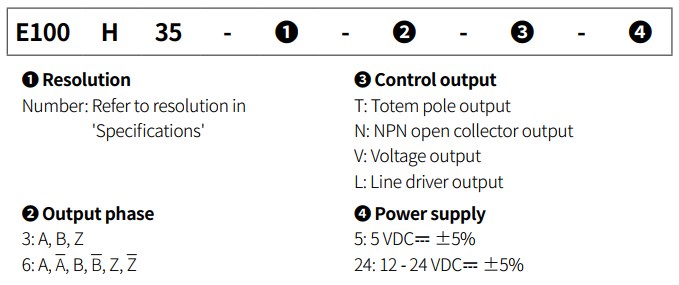

Bảng chọn mã hàng sản phẩm:

E100-bang-chon-ma

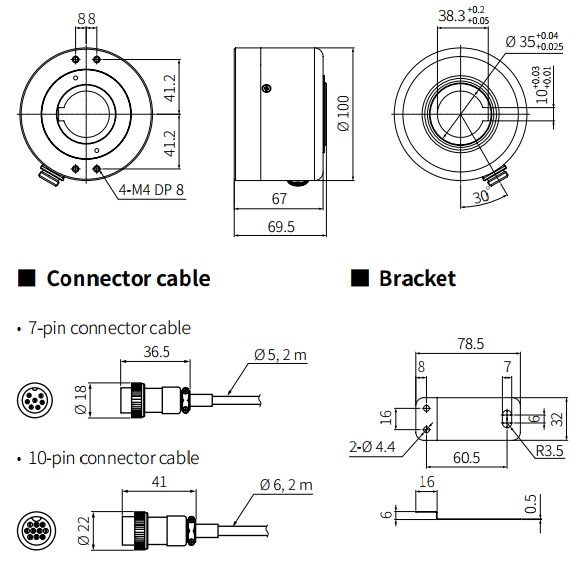

Kích thước sản phẩm:

E100-kich-thuoc

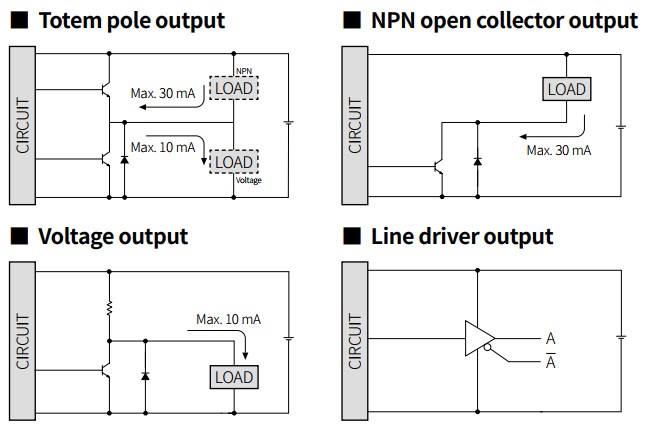

Sơ đồ kết nối:

E100-so-do-ket-noi-ngo-vao
