Bộ mã hóa vòng quay 30mm Autonics E30S4-360-3-N-24

2,162,600 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: E30 Series

Danh mục sản phẩm: Bộ mã hóa vòng quay

Download:

20/10/2022Hướng dẫn cài đặt

Mô tả chi tiết

Bộ mã hóa vòng quay tương đối 30mm (Loại trục) E30S4-360-3-N-24

Giới thiệu tổng quát:

Bộ mã hóa vòng quay tương đối series E30S có đường kính nhỏ ( Ø30 mm), cho phép người dùng dễ dàng lắp đặt trong không gian hẹp. Mô-men quán tính nhỏ giúp giảm thiểu tác động đối với chuyển động quay của thiết bị. Series E30S được thiết kế với nhiều tùy chọn ngõ ra điều khiển khác nhau.

Các tính năng chính:

Vỏ Ø30 mm, trục cứng Ø4 mm
Dễ lắp đặt trong không gian hẹp
Mô-men quán tính thấp
Độ phân giải đa dạng: 100, 200, 320, 360 xung/vòng
Đa dạng tùy chọn ngõ ra điều khiển
Nguồn cấp: 5 VDC ± 5%, 12 VDC ± 5%

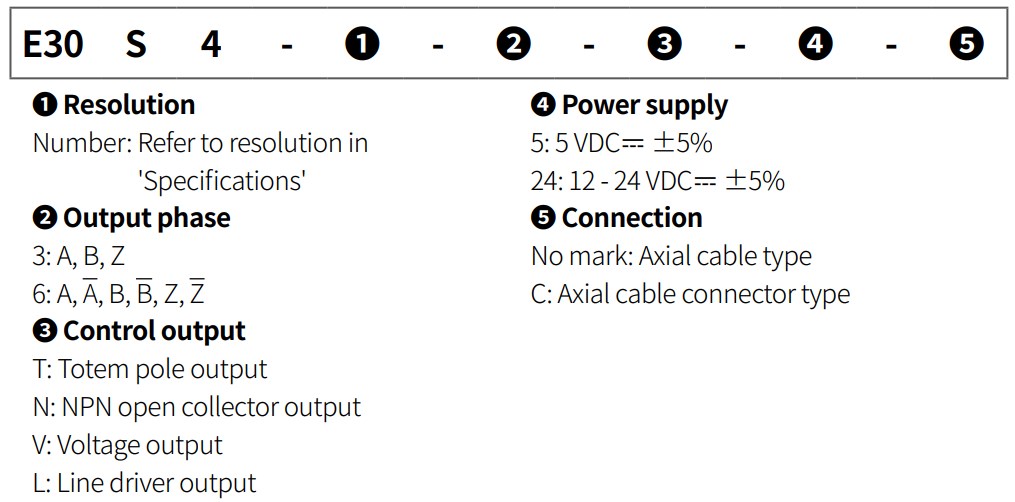

Thông số kỹ thuật sản phẩm E30S4-360-3-N-24:

Đường kính ngoài trục	Ø4mm
Tần số đáp ứng tối đa	300kHz
Độ phân giải cho phép tối đa	5000rpm
Mô-men khởi động	Max. 20gf.cm(max. 0.00196N.m)
Độ phân giải	360P/R
Pha ngõ ra	A, B, Z
Ngõ ra điều khiển	NPN mạch thu hở
Nguồn cấp	12-24VDC ±5%(sóng P-P: max. 5%)
Loại kết nối	Loại cáp trục
Cấu trúc bảo vệ	IP50
Môi trường_Nhiệt độ xung quanh	-10 đến 70℃, bảo quản: -25 đến 85℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản: 35 đến 90%RH
Phụ kiện	Khớp nối Ø4mm
Trọng lượng	Xấp xỉ 80g
