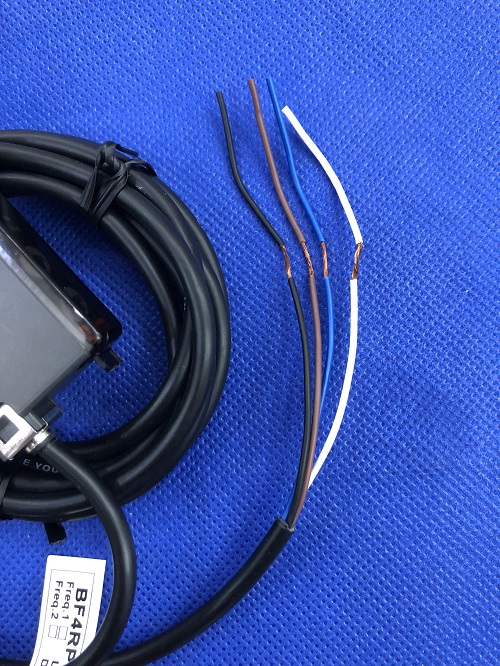

Bộ khuếch đại sợi quang loại hiển thị số Autonics BF4RP

1,509,200 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: BF4 Series
Danh mục sản phẩm: Cảm biến
Bộ khuếch đại sợi quang loại hiển thị số Autonics BF4RP

Giới thiệu tổng quan:

Bộ khuếch đại sợi quang series BF4 có tốc độ đáp ứng cao và các chức năng ưu việt, bao gồm chống nhiễu giao thoa và tự chẩn đoán, và điều chỉnh độ nhạy tự động , giúp phát hiện ổn định các vật thể nhỏ hoặc đang chuyển động với tốc độ nhanh. Series BF4 có thể được sử dụng cùng với cáp quang Autonics để đạt hiệu suất tối đa.

Tính năng chính:

Tốc độ đáp ứng cao: Dưới 0.5ms
Loại tiêu chuẩn / Loại đồng bộ bên ngoài / Loại cài đặt độ nhạy từ xa
Cài đặt độ nhạy tự động / Cài đặt độ nhạy từ xa
Chức năng ngăn ngừa giao thoa, Chức năng tự chẩn đoán
Tích hợp mạch bảo vệ chống đảo ngược cực nguồn, quá dòng (ngắn mạch)
Chức năng định thời: OFF Delay khoảng. 40ms (loại tiêu chuẩn, loại phát hiện độ nhạy từ xa)
Chuyển đổi tự động Light ON / Dark ON

Thông số kỹ thuật Autonics BF4RP:

LoạiLoại tiêu chuẩn
Nguồn sángLED đỏ(660nm)
Thời gian đáp ứngTần số 1: Max. 0.5msTần số 2: Max. 0.7ms
Nguồn cấp12-24VDC  ±10%(sóng P-P: max. 10%)
Dòng tiêu thụMax. 45mA
Chế độ hoạt độngLight ON/Dark ON(cài đặt bằng nút ON/OFF)
Ngõ ra điều khiểnPNP mạch thu hở
Chức năng định thờiOFF Delay(40ms)
Điều chỉnh độ nhạyHướng dẫn sử dụng
Môi trường_Ánh sáng xung quanhÁnh sáng mặt trời: Max. 11,000lx,
Đèn huỳnh quang: Max. 3,000lx
(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh-10 đến 50℃, bảo quản: -20 đến 70℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Ngăn ngừa giao thoaChế độ tần số vi sai tích hợp(Tần số 1(chế độ thông thường): max. 0.5ms, Tần số 2: max. 0.7ms)
Ngõ ra tự chẩn đoánTrạng thái ON khi chế độ phát hiện không ổn định (khi mục tiêu ở mức không ổn định trong 300ms),
trạng thái ON khi ngõ ra điều khiển bị ngắn mạch
Điện áp tải: Max. 30VDC
Dòng tải: Max. 50mA
Điện áp dư - Max. 1V(Dòng tải: 50mA), Max. 0.4V(Dòng tải: 16mA)
Chất liệuVỏ: Heat-resistance acrylonitrile butadiene styrene, Vỏ thân: Polycarbonate
Thông số cápØ4mm, 4 dây, 2m (AWG22, đường kính lõi: 0.08mm, số lõi: 60, đường kính cách điện: Ø1.25mm)
Phụ kiệnGiá đỡ cố định, Bu-lông, Đai ốc
Trọng lượngXấp xỉ 120g(Xấp xỉ 65g)

Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.



Bảng chọn mã BF4 Series:

bf4-bang-chon-ma

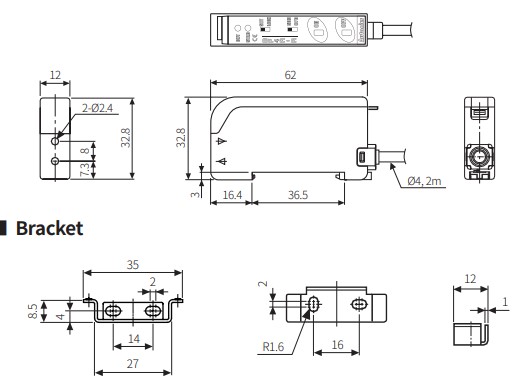

Kích thước BF4 Series:

bf4-kich-thuoc

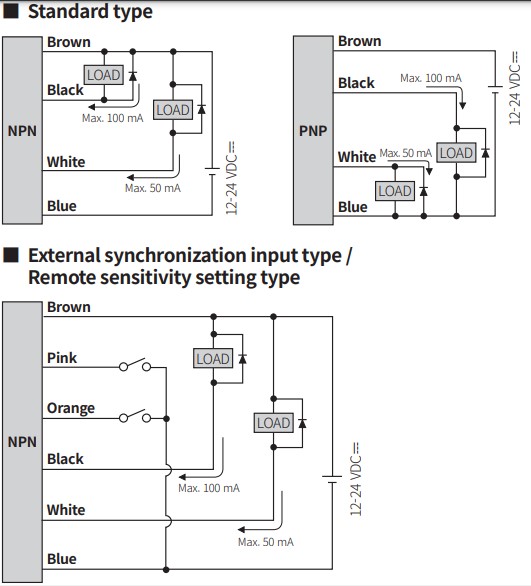

Sơ đồ đấu dây:

bf4-so-do-dau-day-1
bf4-so-do-dau-day-2
