Bộ khuếch đại sợi quang loại điều chỉnh kép Autonics BF3RX

1,068,100 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: BF4 Series
Danh mục sản phẩm: Cảm biến
Bộ khuếch đại sợi quang loại điều chỉnh kép Autonics BF3RX

Giới thiệu tổng quan:

Bộ khuếch đại sợi quang series BF3 được trang bị hai bộ điều chỉnh (COARSE, FINE) giúp người dùng điều chỉnh độ nhạy một cách chính xác. Series BF3 có tốc độ đáp ứng dưới 1 ms, và chế độ Light ON / Dark ON. Bộ khuếch đại có thể được lắp đặt dễ dàng trên thanh DIN rail và tương thích với các loại cáp quang khác nhau của Autonics

Tính năng chính:

Loại lắp đặt DIN rail rất thuận tiện
Tốc độ đáp ứng cao: Max. 1ms
Có thể điều chỉnh độ nhạy bằng bộ điều chỉnh (COARSE, FINE)
Có thể lựa chọn chế độ Light ON / Dark ON bằng dây điều khiển
Tích hợp mạch bảo vệ chống đảo ngược cực nguồn, ngắn mạch ngõ ra (quá dòng)

Thông số kỹ thuật Autonics BF3RX:

LoạiLoại tích hợp dung tích gấp đôi
Nguồn sángLED đỏ(660nm)
Thời gian đáp ứngMax. 1ms
Nguồn cấp12-24VDC  ±10%(sóng P-P: max. 10%)
Dòng tiêu thụMax. 40mA
Chế độ hoạt độngLight ON/Dark ON(cài đặt bằng dây điều khiển)
Ngõ ra điều khiểnNPN mạch thu hở
Điều chỉnh độ nhạyBộ điều chỉnh độ nhạy(coarse adjustment, fine adjustment)
Môi trường_Ánh sáng xung quanhÁnh sáng mặt trời: Max. 11,000lx,
Đèn huỳnh quang: Max. 3,000lx
(ánh sáng nhận)
Môi trường_Nhiệt độ xung quanh-10 đến 50℃, bảo quản: -25 đến 70℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Chất liệuVỏ: Heat-resistance acrylonitrile butadiene styrene, Vỏ thân: Polycarbonate
Thông số cápØ5mm, 4 dây, 2m
(AWG24, đường kính lõi: 0.08mm, số lõi: 40, đường kính cách điện: Ø1mm)
Phụ kiệnBộ điều chỉnh độ nhạy driver, Mounting giá đỡ, Bolts, Nuts
Trọng lượngXấp xỉ 90g

Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông đặc hoặc ngưng tụ.

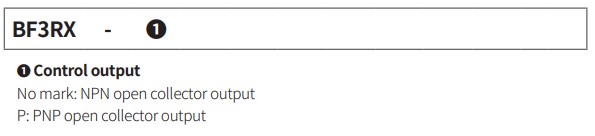

Bảng chọn mã BF3 Series:

bf3-bang-chon-ma

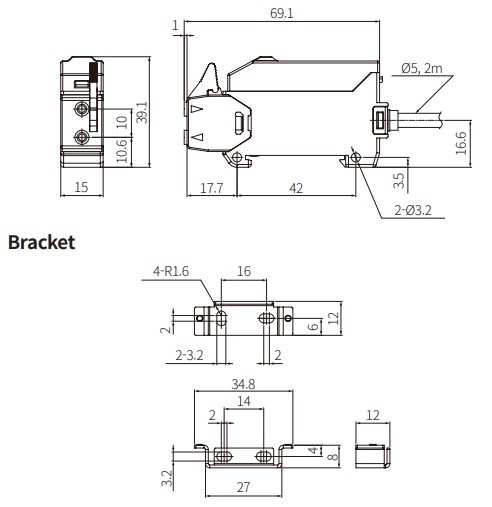

Kích thước BF3 Series:

bf3-kich-thuoc

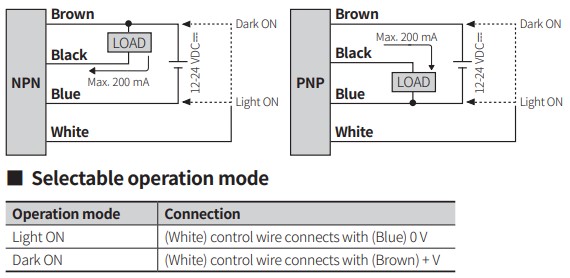

Sơ đồ đấu dây:

bf4-so-do-dau-day-1
