Bộ hiển thị số loại 5 số lắp đặt bảng Autonics D5Y-M

1,417,900 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: D5Y/D5W Series
Danh mục sản phẩm: Đồng hồ đa chức năng
Bộ hiển thị số loại 5 số lắp đặt bảng Autonics D5Y-M

Giới thiệu tổng quan:

Bộ hiển thị series D5Y / D5W là loại lắp đặt bảng với màn hình hiển thị LED 5 chữ số, 7 đoạn. Series này hỗ trợ lựa chọn dữ liệu ngõ vào song song hoặc nối tiếp. Người dùng có thể dễ dàng sử dụng công tắc DIP để chuyển đổi các phương pháp nhập dữ liệu, chữ số, logic ngõ vào, chức năng hiển thị ký tự, và xóa số 0. Model D5Y có kích thước W 72 x H 36 mm và model D5W có kích thước W 96 x H 48 mm.

Tính năng chính:

Phương pháp ngõ vào dữ liệu:
Ngõ vào song song tĩnh
Ngõ vào song song động
Ngõ vào nối tiếp 4/5-bit
Ngõ vào nối tiếp 16/20/25-bit
Chức năng hiển thị dấu thập phân và dấu trừ
Logic ngõ vào: dương (PNP), âm (NPN)
Chuyển đổi giữa màn hình 4 chữ số (-9999 đến 9999) và màn hình 5 chữ số (0 đến 99999)
Chức năng bỏ trống giá trị 0
Chức năng tín hiệu ngõ vào bằng chốt khóa
D5Y: DIN W 72 x H 36 mm / D5W: DIN W 96 x H 48 mm

Thông số kỹ thuật Autonics D5Y-M:

Phương pháp ngõ vàoNgõ vào nối tiếp hoặc song song (song song tĩnh/động)
Logic ngõ vàoLogic dương(PNP), Logic âm(NPN)
Phương pháp hiển thị5 chữ số, 4 chữ số
Màu hiển thịĐỏ
Ký tự hiển thị4 chữ số: -9999 đến 9999
5 chữ số: 0 đến 99999
(set by switch)
Kích thước ký tựW7×H14mm
Nguồn tiêu thụMax. 1.1W
Nguồn cấp12-24VDC
Môi trường_Nhiệt độ xung quanh-10 đến 50℃, bảo quản: -25 đến 65℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Trọng lượngXấp xỉ 75g

Nguồn AC chỉ dành riêng cho D5W và đây là nguồn tùy chọn.
Nguồn AC chỉ dành riêng cho D5W và đây là nguồn tùy chọnAC Power chỉ dành cho D5W và nó là tùy chọn.
Max. Đồng hồ là 1: 1 theo tỷ lệ chức năng (ON, OFF).
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.

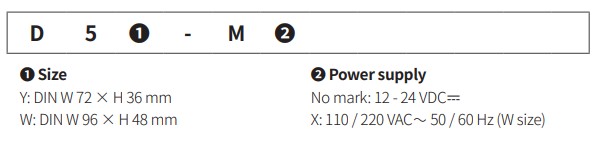

Bảng chọn mã D5W/D5Y Series:

d5w-y-bang-chon-ma

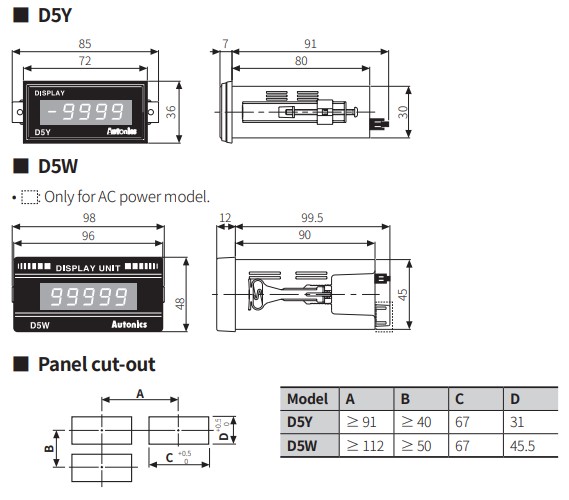

Kích thước D5W/D5Y Series:

d5w-y-kich-thuoc

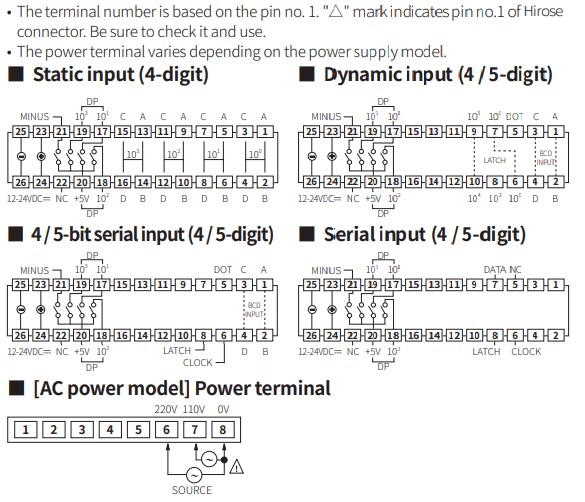

Sơ đồ đấu dây:

d5w-y-so-do-dau-day
