Bộ hiển thị số 7 phân đoạn lớn Autonics D1SC-N

1,548,800 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: D1SC-N Series
Danh mục sản phẩm: Đồng hồ đa chức năng
Bộ hiển thị số 7 phân đoạn lớn Autonics D1SC-N

Giới thiệu tổng quan:

Bộ hiển thị 7 đoạn D1SC-N có kích thước lớn (W 32 x H 57 mm), hiển thị LED với tùy chọn ký tự thập phân (0 đến 9) và thập lục phân (0 đến 9, A đến F). Người dùng có thể sử dụng chân hàn để chuyển đổi logic ngõ vào giữa dương (PNP) và âm (NPN). Ngoài ra, series D1SC-N cho phép người dùng lựa chọn dữ liệu ngõ vào song song hoặc nối tiếp và có độ tương thích cao với PC, PLC cùng nhiều thiết bị khác.

Tính năng chính:

Ký tự hiển thị: thập phân (0 đến 9), hệ thập lục phân (0 đến 9, A đến F)
Logic ngõ vào: dương (PNP), âm (NPN)
Phương pháp ngõ vào dữ liệu: song song, nối tiếp
Điện áp tín hiệu ngõ vào: cao (4.5-24 VDC), thấp (0-1.2 VDC)
Màn hình hiển thị LED 7 đoạn (đỏ)
Chức năng bỏ trống giá trị 0
Nguồn cấp: 12-24 VDC

Thông số kỹ thuật Autonics D1SC-N:

Phương pháp ngõ vàoNgõ vào nối tiếp hoặc song song (song song tĩnh/động)
Logic ngõ vàoLogic dương(PNP), Logic âm(NPN)
Phương pháp hiển thịLED 7 đoạn
Màu hiển thịĐỏ
Ký tự hiển thịSố thập phân: 0 đến 9, chấm
Số thập lục phân: 0 đến 9, từ A đến F, chấm
(cài đặt bằng công tắc)
Kích thước ký tựW37×H57mm
Dòng tiêu thụMax. 70mA
Kết nối tối đa
Nguồn cấp12-24VDC
Môi trường_Nhiệt độ xung quanh0 đến 60℃, bảo quản: -10 đến 85℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH
Phụ kiệnThân [5264-10], terminal [5263 (PBT)], PCB phụ để kết nối đa tầng
Trọng lượngXấp xỉ 100g

Max. Clock đo theo tỷ lệ 1: 1 (ON, OFF).
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.

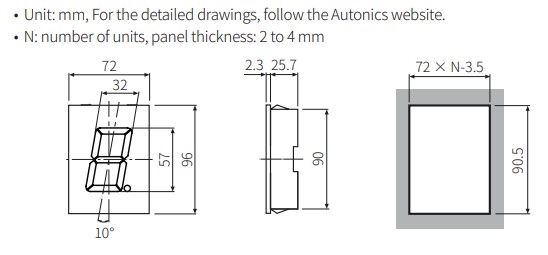

Kích thước D1SC Series:

d1sc-kich-thuoc

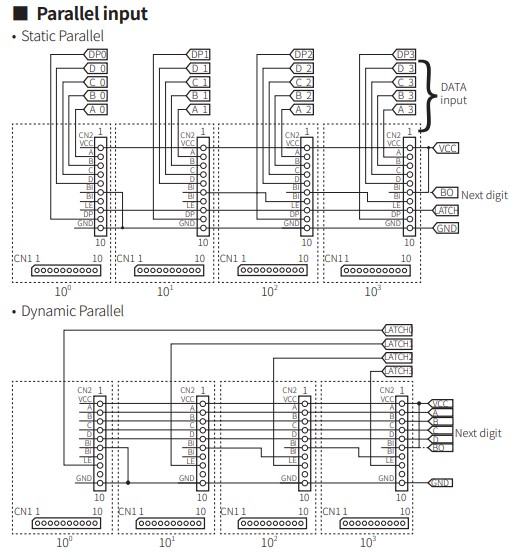

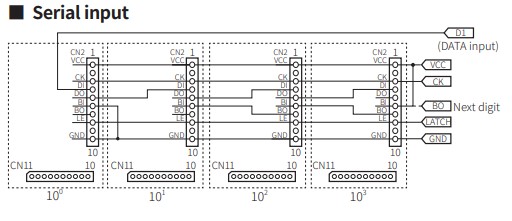

Sơ đồ đấu dây:

d1sc-so-do-dau-day-1
d1sc-so-do-dau-day-2
