Bộ hiển thị 7 đoạn Autonics D1SA-GN

589,600 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: D1SA Series
Danh mục sản phẩm: Đồng hồ đa chức năng
Bộ hiển thị 7 đoạn Autonics D1SA-GN

Giới thiệu tổng quan:

Bộ hiển thị 7 đoạn series D1SA có kích thước nhỏ gọn (W 11 x H 22 mm), hiển thị LED màu xanh hoặc đỏ với tùy chọn ký tự thập phân (0 đến 9) và thập lục phân (0 đến 9, A đến F). Người dùng có thể sử dụng chân hàn để chuyển đổi logic ngõ vào giữa dương (PNP) và âm (NPN).Series D1SA cho phép người dùng lựa chọn dữ liệu ngõ vào song song hoặc nối tiếp và kết nối nhiều thiết bị theo kiểu kết nối đa tầng

Tính năng chính:

Ký tự hiển thị: thập phân (0 đến 9), hệ thập lục phân (0 đến 9, A đến F)
Logic ngõ vào: dương (PNP), âm (NPN)
Phương pháp ngõ vào dữ liệu: song song, nối tiếp
Điện áp tín hiệu ngõ vào: cao (4.5-24 VDC), thấp (0-1.2 VDC)
Màn hình hiển thị LED 7 đoạn (D1SA-RN: đỏ / D1SA-GN: xanh lá)
Kết nối đa tầng
Chức năng bỏ trống giá trị 0
Nguồn cấp: 12-24 VDC

Thông số kỹ thuật Autonics D1SA-GN:

Phương pháp ngõ vàoNgõ vào nối tiếp hoặc song song (song song tĩnh/động)
Logic ngõ vàoLogic dương(PNP), Logic âm(NPN)
Phương pháp hiển thịLED 7 đoạn
Màu hiển thịXanh lá
Ký tự hiển thịSố thập phân: 0 đến 9, chấm
Số thập lục phân: 0 đến 9, từ A đến F, chấm
(cài đặt bằng công tắc)
Kích thước ký tựW11×H22mm
Dòng tiêu thụMax. 35mA
Kết nối tối đa
Nguồn cấp12-24VDC
Môi trường_Nhiệt độ xung quanh0 đến 60℃, bảo quản: -10 đến 85℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH
Phụ kiệnGiắc cắm (CT-10S)
Trọng lượng≈ 16 g (≈ 131 g)

Tùy chọn.
Ký tự hiển thị: Chỉ D1SC-N hỗ trợ hiển thị giá trị âm.
Max. Clock đo theo tỷ lệ 1: 1 (ON, OFF).
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.

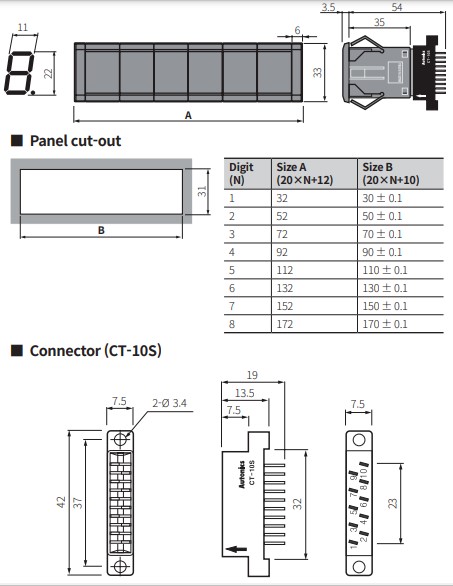

Kích thước D1SA Series:

d1sa-kich-thuoc

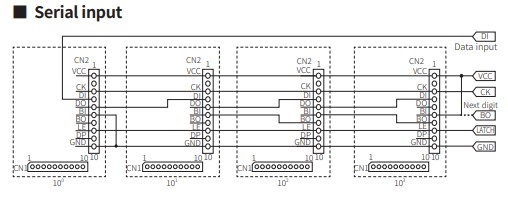

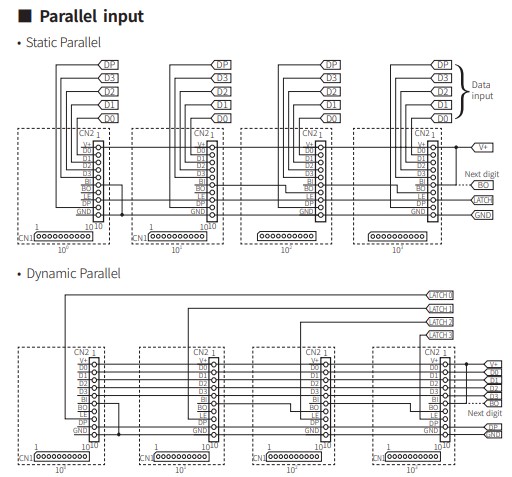

Sơ đồ đấu dây:

d1sa-so-do-dau-day-1
d1sa-so-do-dau-day-2
