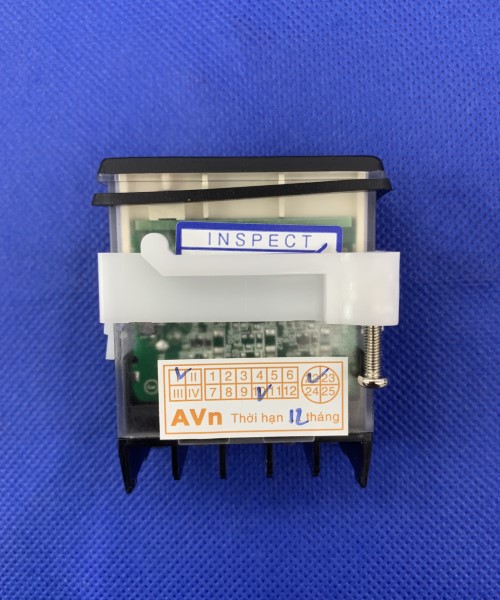

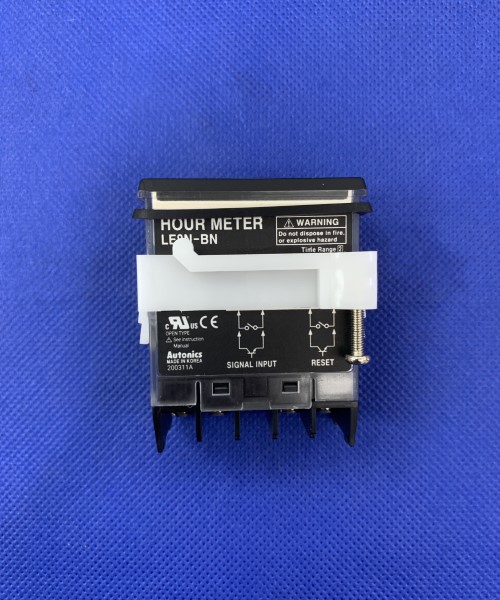

Bộ định thời màn hình LCD Autonics LE8N-BN
Giới thiệu tổng quan:
Bộ đếm series LE8N có tính năng hiển thị 8 chữ số với đèn nền. Kích thước thiết bị nhỏ gọn cho phép người dùng lắp đặt dễ dàng trong không gian hẹp và pin lithium cho phép thiết bị hoạt động mà không cần nguồn cấp bên ngoài. Series LE8N có các loại ngõ vào bao gồm ngõ vào không có điện áp, ngõ vào có điện áp, và ngõ vào điện áp phổ quát AC / DC.Tính năng chính:

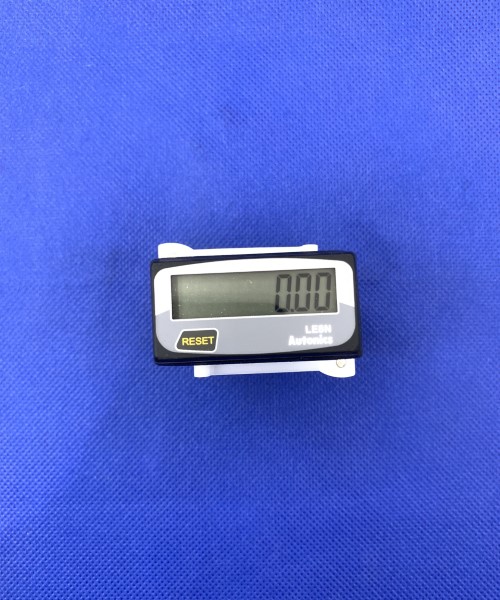

Kích thước nhỏ gọn: DIN W 48 × H 24 × 54 mmMàn hình LCD có kích thước ký tự 8,7 mm
Model nền đen
Nhiều dải cài đặt thời gian
Loại tín hiệu ngõ vào: ngõ vào không có điện áp, ngõ vào điện áp, ngõ vào điện áp AC / DC thông dụng
Tích hợp Pin lithium (hoạt động mà không cần nguồn cấp bên ngoài)

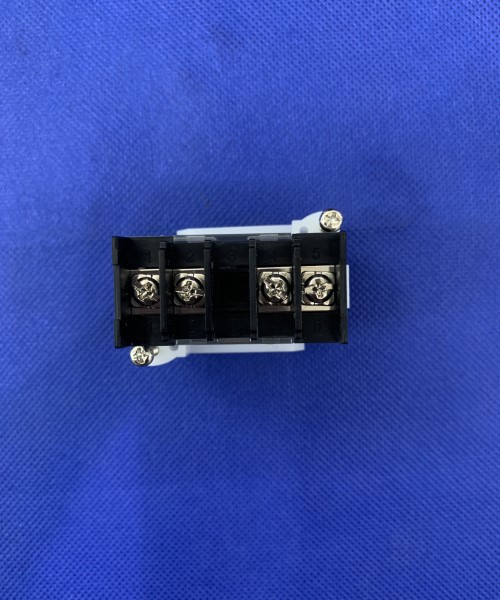

Loại terminal bắt vít (có vỏ bảo vệ terminal)
Cấu trúc bảo vệ IP66 (tiêu chuẩn IEC)
Thông số kỹ thuật LE8N-BN:
| Phương pháp hiển thị | LCD 8 chữ số 7 đoạn |
| Phương thức hoạt động | Đếm xuôi |
| Thời gian hoạt động | POWER ON START |
| Terminal | Terminal block |
| Nguồn cấp | Tích hợp pin (trên 10 năm) |
| Dải cài đặt | 0,01 giây đến 9999 giờ 59 phút 59 giây, 0,1 phút đến 99999 giờ 59,9 phút, 1 phút đến 999999 giờ 59 phút, 1 phút đến 9999 ngày 23 giờ 59 phút, 0,1 giờ đến 9999 ngày 23,9 giờ, 1 giây đến 99999999 giây, 0,1 phút đến 9999 giờ 59,9 phút, 1 phút tới 99999 giờ 59 phút, 0,1 giờ đến 999999,9 giờ |
| Phương pháp ngõ vào_Tín hiệu | Không có điện áp ngõ vào (NPN) |
| Phương pháp ngõ vào_Cài đặt lại | Không có điện áp ngõ vào (NPN) |
| Ngõ ra điều khiển | Chỉ hiển thị |
| Cấu trúc bảo vệ | IP66(bảng điều khiển phía trước) |
| Tiêu chuẩn |
|
| Độ rộng tín hiệu tối thiểu | Ngõ vào SIGNAL, RESET: Xấp xỉ 20ms |
| Thay đổi cài đặt bên ngoài | SW1, SW2, SW3 |
| Phụ kiện | Giá đỡ, vòng cao su chống thấm |
| Môi trường_Nhiệt độ xung quanh | -10 đến 55℃, bảo quản: -25 đến 65℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH |
| Trọng lượng | Xấp xỉ 96g (Xấp xỉ 50g) |
SW1 là công tắc thiết lập bật / tắt RESET ở mặt trước bảng điều khiển.
SW2 là công tắc đặt thời gian.
SW3 dùng để chọn đặc điểm thời gian TS1, TS2, hoặc TS3.
Không có điện áp ngõ vào, điện áp ngõ vào: giữa các terminal và vỏ,
ngõ vào điện áp tự do: giữa terminal ngõ vào điện áp tự do và terminal ngõ vào RESET, giữa terminal và vỏ
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông hoặc ngưng tụ.
Bảng chọn mã LE8N Series:
Kích thước LE8N Series:
Sơ đồ đấu dây:
