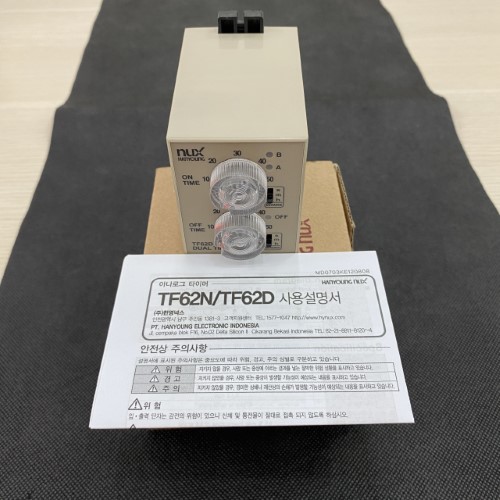

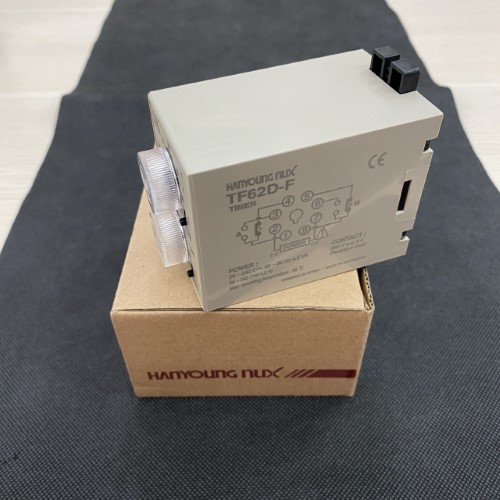

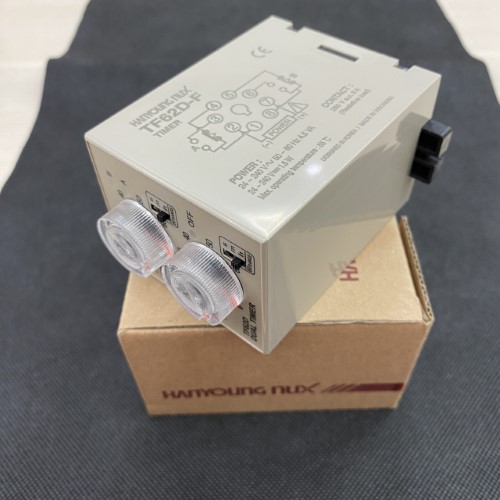

Bộ định thời Hanyoung TF62D-E-30-F

277,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Hanyoung

Dòng series: TF62N/TF62D Series Hanyoung

Đơn vị thời gian: Tùy chỉnh

Ngõ ra: 1 ngõ ra relay timer

Kiểu đấu nối: Dạng chân cắm 8 chân tròn

Chức năng: Bộ định thời sao / tam giác

Hình dạng: Dạng 2 núm vặn - gắn mặt tủ

Danh mục sản phẩm: Bộ đếm bộ định thời

Download:

04/08/2021Hướng dẫn cài đặt

Mô tả chi tiết

BỘ ĐỊNH THỜI HANYOUNG TF62D-E-30-F

GIỚI THIỆU TỔNG QUÁT SẢN PHẨM

Phương thức hoạt động : Cài đặt thời gian đôi
Hoạt động ngõ ra : FLICKER (ON START)
Terminal : Phích cắm 8 chân
Nguồn cấp : 100-240VAC~, 24-240VDC
Ngõ ra điều khiển : Loại D (Giới hạn thời gian 1c) Loại F (Giới hạn thời gian 2c)
Lắp đặt : có thể gắn mặt tủ hoặc gắn thanh ray

MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Kiểu	TF62N	TF62D
Nguồn cấp	24 - 240VAC 50/ 60Hz – 24 – 240VDC
Dung sai nguồn cấp cho phép	Nguồn cấp +/- 10%
Dãi thời gian	Tham khảo mã đặt hàng
Kiểu hoạt động	Flicker (ON START) DUAL (ON A START)
Tiếp điểm ngõ ra	250VAC 3A (đối với tải trở)
Phương pháp cài đặt	Núm vặn chỉnh thời gian
Nhiệt độ lưu trữ	-20℃ ~ 65 ℃
Độ ẩm	35 ~ 85 % RH

BẢNG CHỌN MÃ HÀNG SẢN PHẨM

Kiểu	Ghi chú
Kích thước	TF62N				57.5 (ngang) x 84.4 (cao) mm
Kích thước	TF62D				57.5 (ngang) x 84.4 (cao) mm
Cách lắp		P			Lắp mặt tủ
Cách lắp		E			Lắp thanh ray
Ngưỡng thời gian (chỉnh bằng DIP switch)			01		1 giây – 1 phút – 1 giờ
			03		3 giây – 3 phút – 3 giờ
			06		6 giây – 6 phút – 6 giờ
			10		10 giây – 10 phút – 10 giờ
			30		30 giây – 30 phút – 30 giờ
			60		60 giây – 60 phút – 60 giờ
Ngõ ra điều khiển				D	Dành cho TF62N
Ngõ ra điều khiển				F	Dành cho TF62D

KÍCH THƯỚC SẢN PHẨM

Kích thước: 57.5 (ngang) x 84.4 (cao) x 100.0 (sâu) mm

Đơn vị tính: cái

SƠ ĐỒ KẾT NỐI SẢN PHẨM

Ứng dụng:

Series TF62D-E-30-F được ứng dụng trong các cơ sở sản xuất nhà máy : cho phép người dùng dễ dàng cài đặt thời gian On delay và thời gian Off delay của thiết bị và ứng dụng cho các tủ điều khiển đơn giản.
