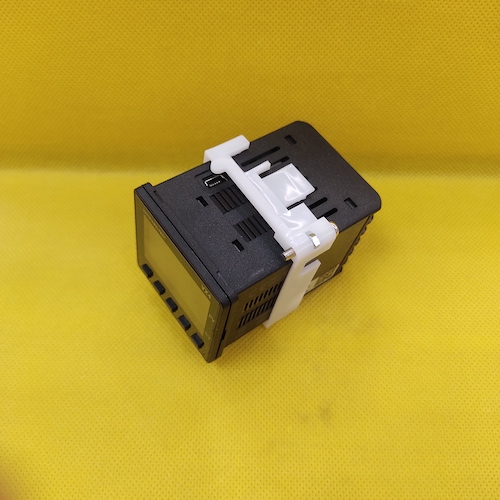

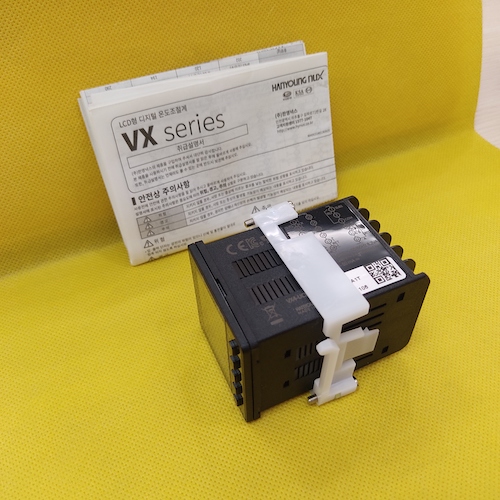

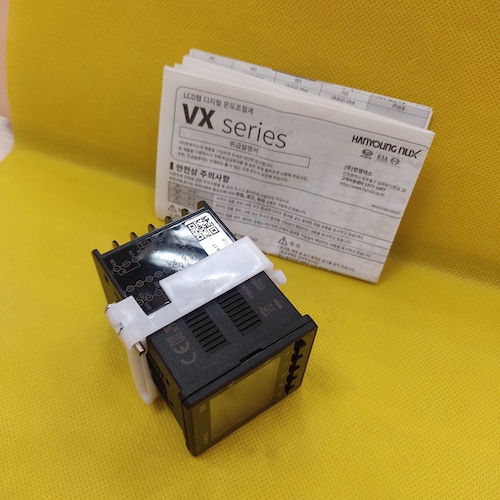

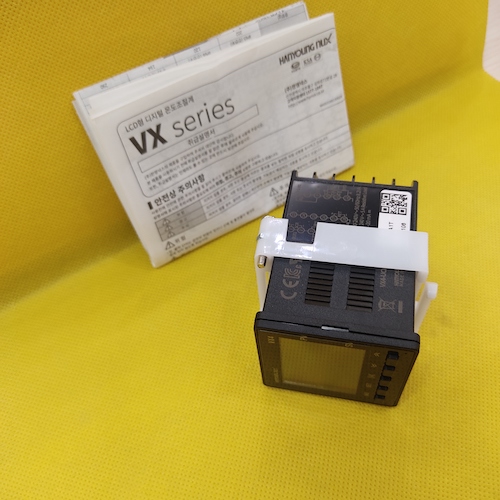

Bộ điều khiển nhiệt độ Hanyoung VX4-UMNA-A2CTR

1,938,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Dòng series: VX Series
Danh mục sản phẩm: Điều khiển nhiệt độ

ĐỒNG HỒ ĐIỀU KHIỂN NHIỆT ĐỘ VX4-UMNA-A2CTR HANYOUNG NUX

GIỚI THIỆU TỔNG QUÁT SẢN PHẨM

- Màn hình LCD hiển thị sắc nét

- Hiệu suất điều khiển tối ưu với độ chính xác cao

- Hệ thống phím cài đặt sử dụng bền lâu

- Dễ dàng cài đặt và bảo trì với 5 phím cài đặt

- Dễ dàng thay thế board mạch bên trong, không phải đấu nối dây lại

- Dễ dàng cài đặt thông số bằng nguồn 5VDC (kết nối bằng cáp micro USB với PC)

- Chiều sâu lắp đặt chỉ 63mm

MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Thông số chính

VX2

VX4

VX7

VX9

Đầu vào

Cặp nhiệt

K J ET R B S L N U W PLII

RTD

JPT100 PT100

DC voltage/   current

1 - 5 V/ 4 - 20 mA/ 0 - 5 V/ 0 - 10 V/ 0 - 50 mV/ 0 - 100 mV

Chu kỳ lấy mẫu

50 ms

Điều khiển

Kiểu điều khiển

ON-OFF/ PID/ 2DOF PID

Kiểu hoạt động ngõ ra

Điều khiển đốt nóng/ Điều khiển làm mát

Phần hiển thị
 H

Phương pháp hiển thị

LCD góc rộng

Ký tự PV

20.5x6.9

15.2x6.8

19.8x9.3

29.0x13.6

Ký tự SV

12.8x5.9

7.4x3.9

10.2x4.9

15.0x7.2

Ký tự MV

9.3x4.4

7.4x3.9

7.5x3.3

11.0x4.8

Chứng chỉ

CE, KCC, UL

Cấp bảo vệ

IP65 (mặt trước)

IP66 (mặt trước)

IP65 (mặt trước)

IP65 (mặt trước)

Trọng lượng (g)

202

120

194

290

BẢNG CHỌN MÃ HÀNG SẢN PHẨM

Kiểu

Ghi chú

VX























Đồng hồ điều khiển nhiệt hiển thị LCD

Kích thước

2



48(W) × 96(H) × 63(D)

4



48(W) × 48(H) × 63(D)

7



72(W) × 72(H) × 63(D)

9



96(W) × 96(H) × 63(D)

Kiểu đầu vào

U



Đa tùy chọn đầu bào

Ngõ ra 1

M



Ngõ ra relay

S



Rõ ra xung áp

C



Ngõ ra dòng

Ngõ ra 2

N



Không có

M



Ngõ ra relay

Nguồn cấp

A



100 - 240 VAC 50/60 Hz

D



24 VDC

Ngõ ra phụ

A1



1 ngõ ra relay (chuẩn cho dòng VX4)

A2



2 ngõ ra relay (chuẩn cho dòng VX2, VX7, VX9)

A3



3 ngõ ra relay (áp dụng cho dòng VX2, VX7, VX9)

A4



4 ngõ ra relay (áp dụng cho dòng VX2, VX7, VX9)

Truyền thông



Không có

C



Truyền thông RS-485

Ngõ ra retranmission



Không có

T



Ngõ ra retransmission (4 ~ 20 mA)

Ngõ vào kỹ thuật số (DI)



Không có

D2



2 ngõ vào DI (DI 1 ~ 2)

D4



2 ngõ vào DI (DI 1 ~ 4)

Ngõ vào phát hiện dòng



Không có

H1



Ngõ vào phát hiện dòng (CT) 1 tiếp điểm

H2



Ngõ vào phát hiện dòng (CT) 2 tiếp điểm

Ngõ vào remote



Không có

R

1 ngõ vào, 4 - 20 mA (1 - 5 V)

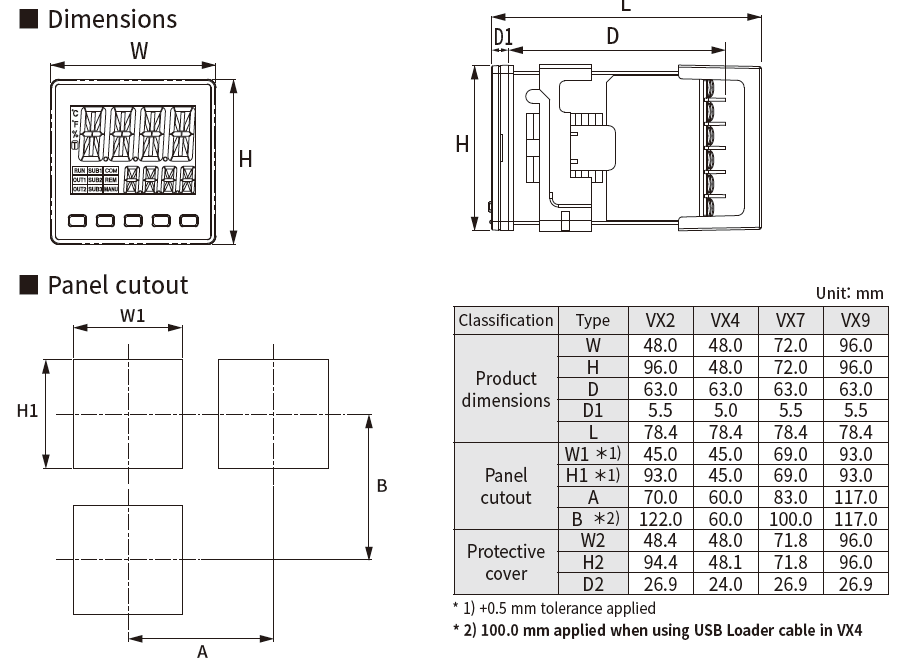

KÍCH THƯỚC SẢN PHẨM

Kích thước: 48 (mm) x 48 (mm) x 63 (mm)

Trọng lượng: 120g

Đơn vị tính: cái

SƠ ĐỒ KẾT NỐI SẢN PHẨM

ỨNG DỤNG:
  • Đồng hồ điều khiển nhiệt độ VX4-UMNA-A2CTR được dùng phổ biến trong các hệ thống nhiệt nhằm duy trì nhiệt ở mức ổn định. Các ứng dụng thường thấy trong ngành thực phẩm (làm bánh,…), luyện kim, nông nghiệp (máy ấp trứng,...),…
