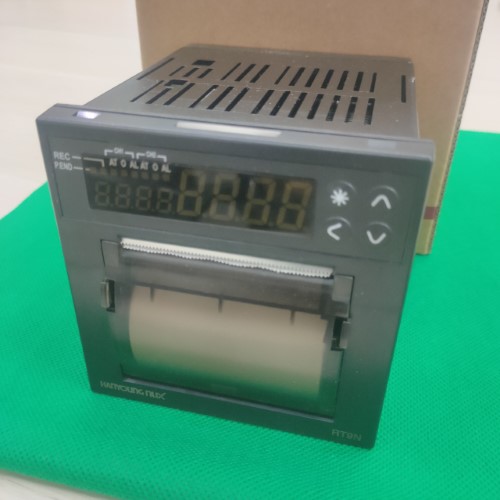

BỘ GHI VÀ ĐIỀU KHIỀN NHIỆT ĐỘ HANYOUNG RT9N-123

11,591,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Dòng series: RT9N Series Hanyoung
Dạng đầu dò nhiệt độ: Tùy chỉnh đầu dò
Danh mục sản phẩm: Điều khiển nhiệt độ

BỘ GHI VÀ ĐIỀU KHIỀN NHIỆT ĐỘ HANYOUNG RT9N-123

Giới thiệu tổng quát sản phẩm:

  • Phương pháp hiển thị :  Led 7 đoạn
  • Ngõ vào : 2 kênh ngõ vào (chỉ điều khiển cùng một loại ngõ ra)
  • Loại ngõ vào : Cặp nhiệt điện (TC), RTD, Điện áp DC (VDC/ mVDC), Dòng 1 chiều
  • Chu kỳ lấy mẫu : 250ms
  • Ngõ ra điều khiển : Tùy chỉnh
  • Ngõ ra cảnh báo :  1 ngõ ra Cảnh báo , Truyền thông RS485
  • Nguồn cấp : 100-240VAC~ 50/60Hz

Thông số kỹ thuật sản phẩm:

Kiểu

RT9N-123

Nguồn cấp

100-240VAC~ 50/60Hz

Phương pháp hiển thị

Led 7 đoạn

Điều khiển

- Nhóm PID: 3 loại

- Auto - tuning:

- Dải tỉ lệ: 0.1 ~ 999.9% (dải tối đa)

- Thời gian phân tích: OFF, 1 ~ 6000 giây

- Thời gian phát sinh: OFF, 1 ~ 6000 giây

- Điều khiển ON/ OFF: lựa chọn bằng mã ngõ ra (OT) “1”

- Lựa chọn PID: ZONE PID/ Chọn Auto 1, 2, 3.

- Manual reset: -5.0 ~ 105.0% của ngõ ra

- Lựa chọn vận hành trực tiếp/ gián tiếp

- Giá trị ngõ ra khẩn cấp: -5.0 ~ 105.0% của giá trị ngõ ra.

- Độ trễ ON/ OFF (HYS): 0.0 ~ 100.0% của dải thiết bị

- ARW (giá trị bù ngõ ra): AUTO, 50.0 ~ 200.0%

- Chức năng mờ: Chọn ON hoặc OFF bằng thông số

- Chức năng dốc: Khi bật nguồn, nhiệt độ tăng và độ sốc nhiệt giảm có thể được thiết lập theo đơn vị giờ hoặc phút.

Loại ngõ vào

Cặp nhiệt điện (TC), RTD, Điện áp DC (VDC/ mVDC), Dòng 1 chiều (có thể tùy chỉnh)

Chu kỳ lấy mẫu

250ms

Ngõ ra

Ngõ ra relay ;Ngõ ra SSR (Ngõ ra xung điện áp); Ngõ ra SCR (Ngõ ra 4 - 20 mA d.c.) (có thể tùy chỉnh)

Ngõ ra cảnh báo

-Đặc tính tiếp điểm: 240 V a.c. 1A, 30 V d.c. 1 A (Tải trở)

- Cấu trúc tiếp điểm: 1a

- Tiếp điểm ngõ ra: 2 (AL1, AL2)

Ảnh hưởng nhiệt độ môi trường

- Cặp nhiệt điện, tín hiệu điện áp: ±1 µV/ C hoặc ±0.01%/ C của dải tối đa

- RTD: Tối đa ±0.05 Ω/ C

- Ngõ ra analog: Tối đa ±0.05 %/ C của dải tối đa (ngõ ra liên tục)

Độ chính xác

Độ chính xác hiển và ghi: ±0.5% (FS)

Hoạt động ngõ ra

Điều khiển nóng

Công suất tiêu thụ

Tối đa 15 W, Tối đa 20 VA

Độ bền điện

Giữa thiết bị đầu cuối sơ cấp và thiết bị đầu cuối thứ cấp: 2,300 V a.c. 50/ 60 Hz trong 1 phút

Giữa thiết bị đầu cuối sơ cấp và nối đất: 2,300 V a.c. 50/ 60 Hz trong 1 phút

Giữa thiết bị đầu cuối thứ cấp và F.G: 1,500 V a.c. 50/ 60 Hz trong 1 phút

Nhiệt độ, độ ẩm lưu trữ

-25 ~ 70; 5 ~ 95% RH

Nhiệt độ, độ ẩm

0 ~ 50℃, 35 ~ 85% R.H (không ngưng tụ)

Bảng chọn mã hàng sản phẩm:

Kích thước sản phẩm: 48x96 mm

Kích thước lỗ khoét mặt tủ:

Sơ đồ đấu dây sản phẩm :


Ứng dụng:

Bộ điều khiền và ghi nhiệt độ dung để điều khiển và theo dõi nhiệt độ được ứng dụng rộng rải trong các dây chuyền chế biến thực phẩm, đùn nhựa, hệ thống nhà kính, xử lý rác thải, đóng gói sản phẩm,...
