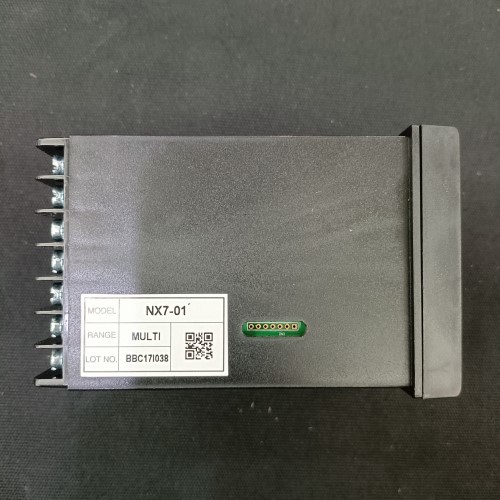

Bộ điều khiển nhiệt độ Hanyoung NX7-01

2,898,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Hanyoung

Dòng series: NX Series

Kích thước: Ngang 72 x cao 72

Dạng đầu dò nhiệt độ: Tùy chỉnh đầu dò

Tính năng điều khiển: Điều khiển đốt nóng

Danh mục sản phẩm: Điều khiển nhiệt độ

Download:

28/07/2021Hướng dẫn cài đặt

Mô tả chi tiết

GIỚI THIỆU BỘ ĐỊNH THỜI NX7-01

I. GIỚI THIỆU TỔNG QUÁT SẢN PHẨM

Phương thức hoạt động : điều khiển on/off, điều khiển mờ (fuzzy), điều khiển PID
Ba nhóm thông số PID độc lập
Chức năng RAMP (điều khiển nhiệt theo bước)
Điều khiển đồng thời đốt nóng / làm lạnh.
Thay đổi giá trị cài đặt bằng 3 ngõ vào số.
Truyền thông (RS422/RS485)

II. MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Kiểu	NX series
Ngõ vào	K,J,E,T,R,B,S,L,N,U,W,PL2 – KPt100Ohm, PT100Ohm – 1-5VDC, 4-20mA
Tốc độ lấy mẫu	250ms
Dãi thời gian	Tham khảo mã đặt hàng
Kiểu điều khiển	FUZZY, PID, ON/OFF
Tiếp điểm ngõ ra	250VAC 3A
Phương pháp cài đặt	Nút nhấn phím mềm
Nhiệt độ lưu trữ	-20℃ ~ 65 ℃
Độ ẩm	35 ~ 85 % RH
Chứng chỉ

III. BẢNG CHỌN MÃ HÀNG SẢN PHẨM

NX	DIỂN TẢ
Kích thước	2			48 (ngang) x 96 (cao) mm
	3			96 (ngang) x 48 (cao) mm
	7			72 (ngang) x 72 (cao) mm
	9			96 (ngang) x 96 (cao) mm
Kiểu điều khiển		0		Chỉ đốt nóng
Kiểu điều khiển		1		Đốt nóng/ làm mát (đồng thời)
Khi chọn mã NX9			0	Không
Khi chọn mã NX9			1	RS485/ Đứt vòng lặp
Khi chọn mã NX7			0	Không
			1	RS485/ Đứt vòng lặp
			2	SV2/SV3/ Đứt vòng lặp
Khi chọn mã NX2-NX3			0	SV2/SV3
			1	Đứt vòng lặp
			2	RS485

IV. KÍCH THƯỚC SẢN PHẨM

Kích thước: 72 (ngang) x 72 (cao) x 100.0 (sâu) mm
Đơn vị tính: cái

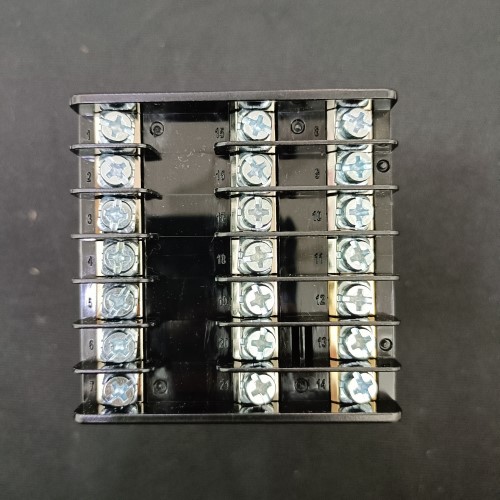

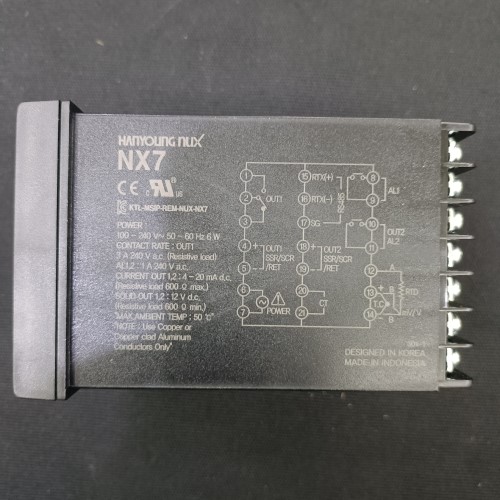

V. SƠ ĐỒ KẾT NỐI SẢN PHẨM

VI. Ứng dụng:

NX7-01 được ứng dụng trong các cơ sở sản xuất nhà máy : cho phép người dùng dễ dàng theo dõi nhiệt độ của đối tượng nhiệt và điều khiển quy trình nhiệt theo mong muốn.
