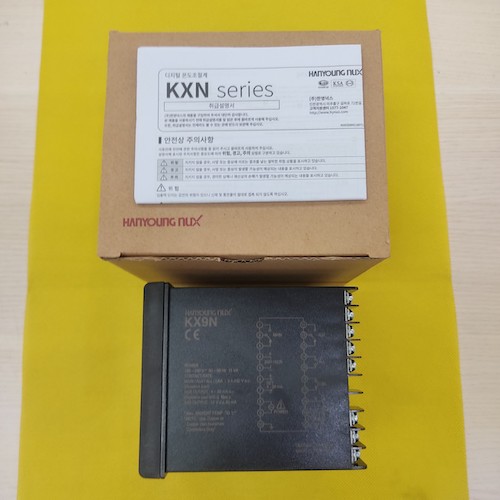

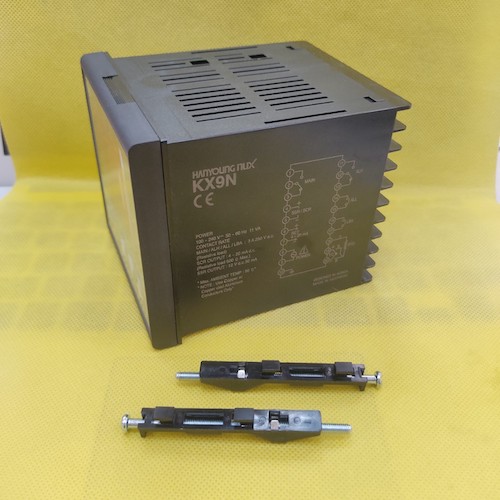

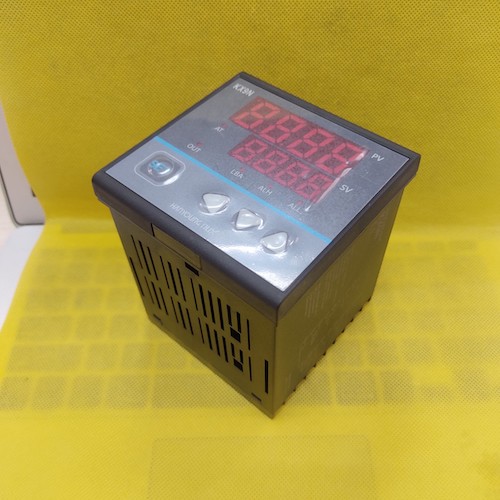

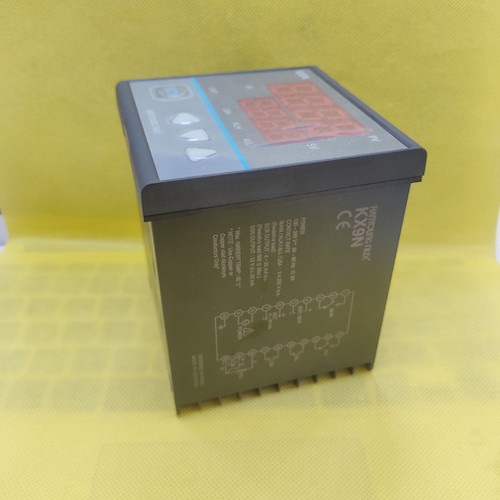

Bộ điều khiển nhiệt độ Hanyoung KX9N-SENA

1,543,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Hanyoung

Kích thước: Ngang 96 x cao 96

Dòng series: KXN Series Hanyoung

Dạng đầu dò nhiệt độ: Tùy chỉnh đầu dò

Danh mục sản phẩm: Điều khiển nhiệt độ

Download:

24/07/2021Hướng dẫn cài đặt

Mô tả chi tiết

GIỚI THIỆU ĐỒNG HỒ ĐIỀU KHIỂN NHIỆT ĐỘ KX9N-SENA

GIỚI THIỆU TỔNG QUÁT SẢN PHẨM
- Đa ngõ vào
- Chọn vị trí dấu thập phân
- Lựa chọn kiểu điều khiển đốt nóng/ làm mát
- Chức năng PID auto tuning
- Ngõ ra cảnh báo đứt vòng lặp (LBA)
- Cài đặt giá trị cảnh báo tuyệt đối/ tương đối

- Hiệu chỉnh sai số đầu dò

MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Kiểu		KX9N	KX7N	KX2N	KX3N	KX4N(S)
Kích thước: W × H × D (mm)		96 × 96 × 100	72 × 72 × 100	48 × 96 × 100	96 × 48 × 100	48 × 48 × 100
Tính năng		ㆍ Tích hợp tính năng PID auto-tuning ㆍ Chức năng khóa dữ liệu ㆍ Lựa chọn chức năng đốt nóng/ làm mát ㆍ Hiệu chỉnh đầu vào ㆍNgõ ra cảnh báo (ALH, ALL, LBA) ㆍ Chức năng hiển thị dấu thập phân ㆍ Chức năng giới hạn cài đặt mức cao/ mức thấp
Nguồn cấp		100 - 240 V a.c, 50 - 60 ㎐
Ngõ vào	Chu kỳ lấy mẫu	250 ㎳
Ngõ ra điều khiển	Relay	NO : 5 A 250 V a.c, 5 A 30 V d.c(tải trở)
Output		NO : 3 A 250 V a.c, 1 A 30 V d.c(tải trở)
	Áp	Điện áp ON : lớn hơn 12 V d.c
	Dòng	Ngưỡng : 4 - 20 ㎃ d.c (±5%)
Ngõ ra Retransmission		Ngưỡng : 4 - 20 ㎃ d.c (±5%)
Điều khiển	Phương pháp	Điều khiển PID, ON/OFF
	Chế độ điều khiển	Đốt nóng/ làm mát

BẢNG CHỌN MÃ HÀNG SẢN PHẨM

Kiểu	Mã					Ghi chú
KX						Đồng hồ điều khiển nhiệt độ kỹ thuật số
Kích thước	2N					48(W) × 96(H) ㎜
	3N					96(W) × 48(H) ㎜
	4N					48(W) × 48(H) ㎜
	7N					72(W) × 72(H) ㎜
	9N					96(W) × 96(H) ㎜
	4S					48(W) × 48(H) ㎜	Dạng 11 chân cắm
Kiểu ngõ ra		M				Ngõ ra relay
		S				Ngõ ra xung áp (12VDC)
		C				Ngõ ra dòng 4-20mA
Ngõ ra cảnh báo			C			※ Dành cho dòng KX4N, KX4S	ALH, ALL, LBA
			C			※ Dành cho dòng KX4N, KX4S	(ngõ ra 1a)
			E			※ Không áp dụng cho KX4S
						KX2N, KX3N, KX9N	ALH(1c), ALL(1a)
						Tùy chọn cho dòng KX7N, KX4N	ALH(1a), ALL(1a)
			K			※ Không dành cho dòng KX4N, KX4S
						Tùy chọn cho dòng KX2N, KX3N, KX9N	ALH(1c), ALL(1a), LBA(1a)
						Tùy chọn cho dòng KX7N	ALH(1a), ALL(1a), LBA(1a)
Ngõ ra truyền phát (tùy chọn)				A		※ Chỉ dành cho những dòng bên dưới: KX4N-□C, KX2N-□E, KX3N-□E, KX9N-□E, KX2N-□K, KX3N-□K, KX9N-□ K
Ngõ ra truyền phát (tùy chọn)				N		Không có
Nguồn cấp					A	100 - 240 V a.c, 50 - 60 ㎐
Nguồn cấp					D	24 V d.c (không áp dụng cho dòng KX4S)

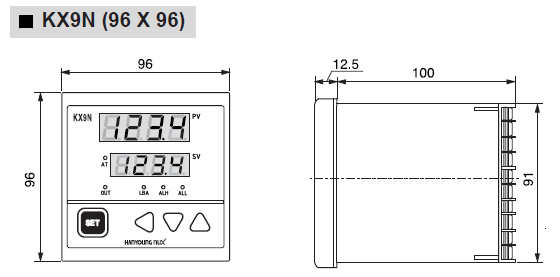

KÍCH THƯỚC SẢN PHẨM

Kích thước: 96 (mm) x 96 (mm) x 112.5 (mm)
Trọng lượng: 320g
Đơn vị tính: cái
SƠ ĐỒ KẾT NỐI SẢN PHẨM

ỨNG DỤNG:

Đồng hồ điều khiển nhiệt độ KX9N-SENA được dùng phổ biến trong các hệ thống nhiệt nhằm duy trì nhiệt ở mức ổn định. Các ứng dụng thường thấy trong ngành thực phẩm (làm bánh,…), luyện kim, nông nghiệp (máy ấp trứng,...),…
