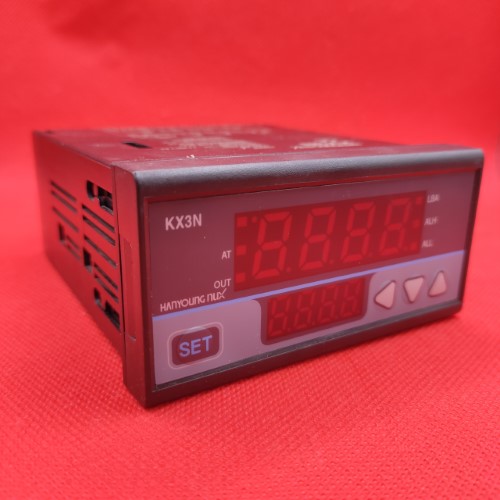

Bộ điều khiển nhiệt độ Hanyoung KX3N-MEAD

Liên hệ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Dạng đầu dò nhiệt độ: Tùy chỉnh đầu dò
Kích thước: Ngang 96 x cao 48
Dòng series: KX Series
Danh mục sản phẩm: Điều khiển nhiệt độ
GIỚI THIỆU ĐỒNG HỒ ĐIỀU KHIỂN NHIỆT ĐỘ KX3N-MEAD
GIỚI THIỆU TỔNG QUÁT SẢN PHẨM

- Đa ngõ vào

- Chọn vị trí dấu thập phân

- Lựa chọn kiểu điều khiển đốt nóng/ làm mát

- Chức năng PID auto tuning

- Ngõ ra cảnh báo đứt vòng lặp (LBA)

- Cài đặt giá trị cảnh báo tuyệt đối/ tương đối
- Hiệu chỉnh sai số đầu dò

 MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM
Kiểu
KX9N
KX7N
KX2N
KX3N
KX4N(S)
Kích thước: W × H × D (mm)
96 × 96 × 100
72 × 72 × 100
48 × 96 × 100
96 × 48 × 100
48 × 48 × 100
Tính năng

Tích hợp tính năng PID auto-tuning

Chức năng khóa dữ liệu

Lựa chọn chức năng đốt nóng/ làm mát

Hiệu chỉnh đầu vào

Ngõ ra cảnh báo (ALH, ALL, LBA)

Chức năng hiển thị dấu thập phân
Chức năng giới hạn cài đặt mức cao/ mức thấp
Nguồn cấp
100 - 240 V a.c, 50 - 60
Ngõ vào
Chu kỳ lấy mẫu
250
Ngõ ra điều khiển
Relay
NO : 5 A 250 V a.c, 5 A 30 V d.c(tải trở)
Output
NO : 3 A 250 V a.c, 1 A 30 V d.c(tải trở)
Áp
Điện áp ON : lớn hơn 12 V d.c
Dòng
Ngưỡng : 4 - 20 d.c (±5%)
Ngõ ra Retransmission
Ngưỡng : 4 - 20 d.c (±5%)
Điều khiển
Phương pháp
Điều khiển PID, ON/OFF
Chế độ điều khiển
Đốt nóng/ làm mát


BẢNG CHỌN MÃ HÀNG SẢN PHẨM
Kiểu
Ghi chú
KX

Đồng hồ điều khiển nhiệt độ kỹ thuật số
Kích thước
2N




 48(W) × 96(H)
3N




 96(W) × 48(H)
4N




 48(W) × 48(H)
7N




 72(W) × 72(H)
9N




 96(W) × 96(H)
4S




 48(W) × 48(H)
Dạng 11 chân cắm
Kiểu ngõ ra
M



Ngõ ra relay
S



Ngõ ra xung áp (12VDC)
C



Ngõ ra dòng 4-20mA
Ngõ ra cảnh báo
C


 ※ Dành cho dòng KX4N, KX4S
 ALH, ALL, LBA
 (ngõ ra 1a)
E


 ※ Không áp dụng cho KX4S


 KX2N, KX3N, KX9N
 ALH(1c), ALL(1a)


 Tùy chọn cho dòng KX7N, KX4N
 ALH(1a), ALL(1a)
K


 ※ Không dành cho dòng KX4N, KX4S


 Tùy chọn cho dòng KX2N, KX3N, KX9N
 ALH(1c), ALL(1a), LBA(1a)


  Tùy chọn cho dòng KX7N
 ALH(1a), ALL(1a), LBA(1a)
Ngõ ra truyền phát (tùy chọn)
A


 ※ Chỉ dành cho những dòng bên dưới:
 KX4N-□C,  KX2N-□E, KX3N-□E, KX9N-□E,  KX2N-□K, KX3N-□K, KX9N-□ K
N

Không có
Nguồn cấp
A
 100 - 240 V a.c, 50 - 60
D
 24 V d.c (không áp dụng cho dòng KX4S)



KÍCH THƯỚC SẢN PHẨM



Kích thước: 96 (mm) x 48 (mm) x 112.5 (mm)
Trọng lượng: 320g
Đơn vị tính: cái


SƠ ĐỒ KẾT NỐI SẢN PHẨM


ỨNG DỤNG:
Đồng hồ điều khiển nhiệt độ KX3NCENA được dùng phổ biến trong các hệ thống nhiệt nhằm duy trì nhiệt ở mức ổn định. Các ứng dụng thường thấy trong ngành thực phẩm (làm bánh,…), luyện kim, nông nghiệp (máy ấp trứng,...),…
