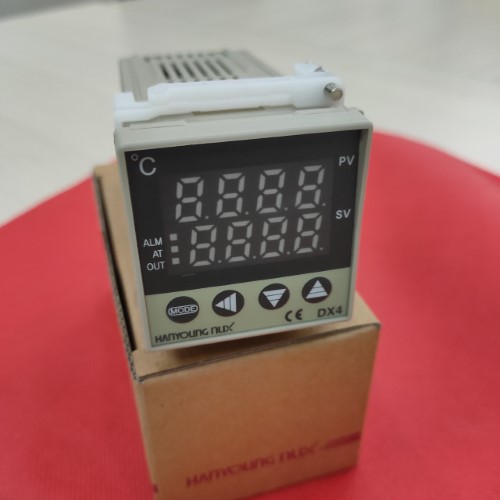

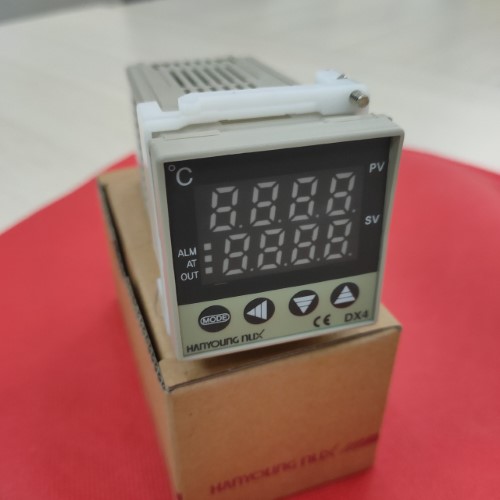

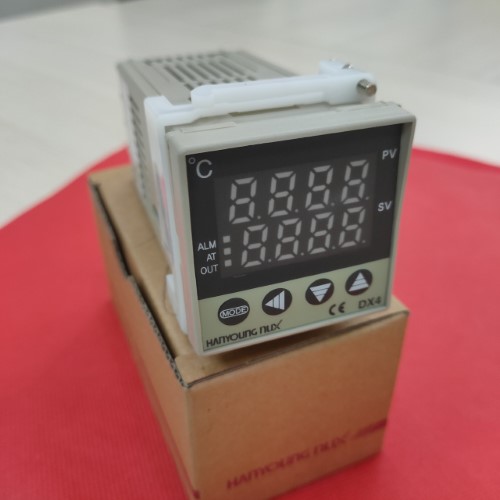

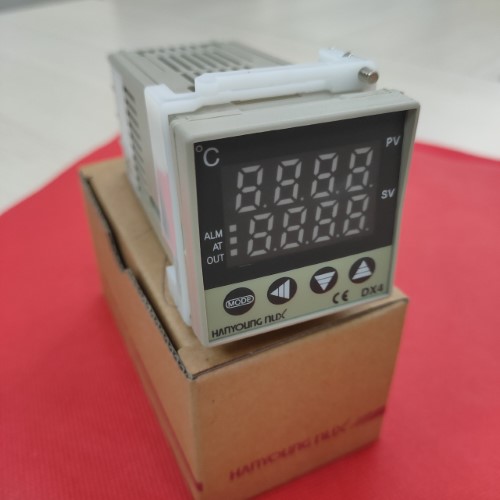

Bộ điều khiển nhiệt độ Hanyoung DX4-KMWNR

1,904,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Dạng đầu dò nhiệt độ: Đầu dò loại K
Kích thước: Ngang 48 x cao 48
Tính năng điều khiển: Điều khiển đốt nóng
Danh mục sản phẩm: Điều khiển nhiệt độ
GIỚI THIỆU ĐỒNG HỒ ĐIỀU KHIỂN NHIỆT ĐỘ DX4-KMWNR
GIỚI THIỆU TỔNG QUÁT SẢN PHẨM
- Chức năng auto-tuning PID
- Lựa chọn cài đặt đốt nóng/ làm mát
- Ngõ ra cảnh báo thấp/ cao
- Ngõ ra cảnh báo đứt vòng lặp (LBA)
- Hiển thị dấu thập phân và giới hạn cài đặt thấp/ cao
- Ngõ ra retranmission

 MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM
Model
DX9
DX7
DX2
DX3
DX4
Kích thước (W × H × D (mm))
96 × 96 × 100
72 × 72 × 100
48 × 96 × 100
96 × 48 × 100
48 × 48 × 100
Nguồn cấp
100 - 240 V a.c (± 10 %), 50 - 60

Chu kỳ lấy mẫu
250 ms
Độ chính xác hiển thị
± 0.5 %
Ngõ ra điều khiển
Ngõ ra relay
NO: 5 A 250 V a.c, 5A 30 V d.c (resistive load)
NC: 3 A 250 V a.c, 1A 30V d.c (resistive load)
Switching Life : 100 thousand times (without load)
Ngõ ra áp
Áp ON: tối thiểu 12 V d.c
Áp OFF: tối đa 0.1 V d.c
Ngõ ra dòng
Phạm vi: 3.2 ~ 20.8 mA
Cấp chính xác: ± 0.2 mA
Ngõ ra retransmission
Phạm vi: 3.2 ~ 20.8 mA
Cấp chính xác: ± 0.2 mA
Ngõ ra cảnh báo
5 A 250 V a.c, 5 A 30 V d.c (tải trở)
Điều khiển
Phương pháp điều khiển
ON/OFF, PID
Kiểu hoạt động ngõ ra
Đốt nóng/ làm mát
Nhiệt độ/ độ ẩm
0 ~ 50℃, 35 ~ 85% R.H (trong điều kiện không ngưng tụ)


BẢNG CHỌN MÃ HÀNG SẢN PHẨM
Kiểu
Ghi chú
DX


Đồng hồ điều khiển nhiệt độ kỹ thuật số
Kích thước
2






48(W) × 96(H) mm
3






96(W) × 48(H) mm
4






48(W) × 48(H) mm
7






72(W) × 72(H) mm
9






96(W) × 96(H) mm
Đầu vào
K





Can nhiệt K
J





Can nhiệt J
R





Can nhiệt R
D





Nhiệt điện trở KPt 100 Ω
P





Nhiệt điện trở Pt 100 Ω
V





1 - 5 V d.c
C





4 - 20 mA d.c
F





0 - 10 V d.c
Ngõ ra điều khiển
M




Ngõ ra relay
C




Ngõ ra dòng 4-20mA
S




Ngõ ra xung áp (12VDC)
Ngõ ra cảnh báo
S



1 ngõ ra cảnh báo (dòng: DX4)
W



2 ngõ ra cảnh báo (tất cả các dòng trừ: DX4)
Tùy chọn
A


Ngõ ra retransmission 4 - 20 mA d.c
N


Không (DX4, DX7 không có tùy chọn này)
Kiểu điều khiển
R

Đốt nóng
D

Làm mát
Nguồn cấp
100 - 240 V a.c
C
24 V d.c / a.c



KÍCH THƯỚC SẢN PHẨM


Kích thước: 48 (mm) x 48 (mm) x 100 (mm)
Trọng lượng: 180g
Đơn vị tính: cái


SƠ ĐỒ KẾT NỐI SẢN PHẨM


ỨNG DỤNG:
Đồng hồ điều khiển nhiệt độ DX4KMWNR được dùng phổ biến trong các hệ thống nhiệt nhằm duy trì nhiệt ở mức ổn định. Các ứng dụng thường thấy trong ngành thực phẩm (làm bánh,…), luyện kim, nông nghiệp (máy ấp trứng,...),
