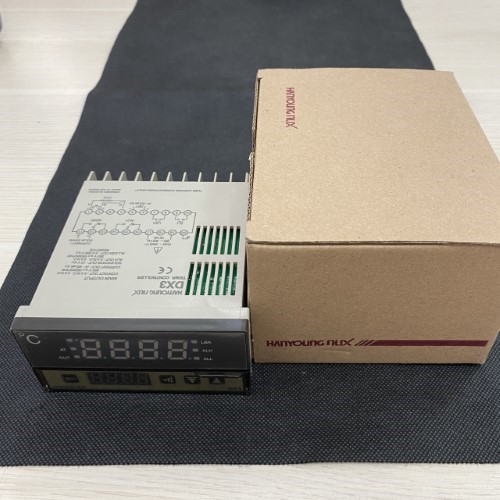

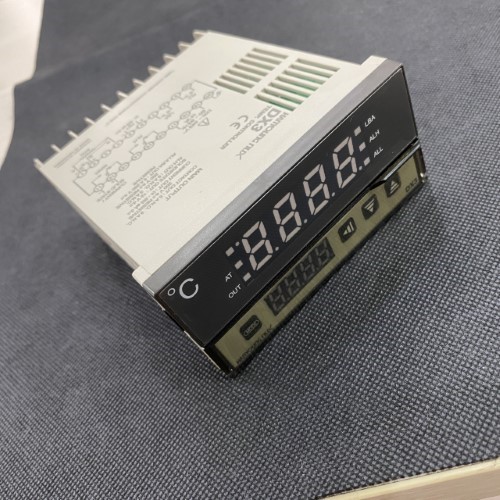

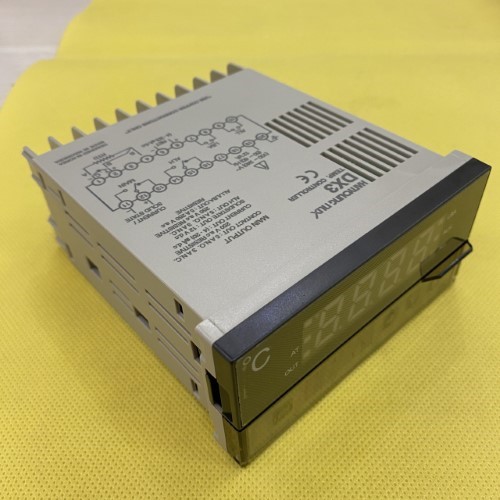

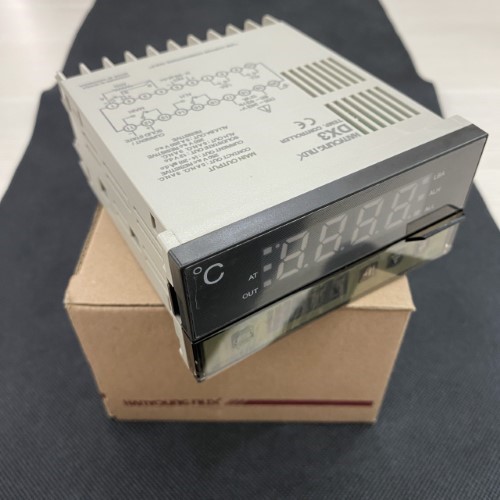

Bộ điều khiển nhiệt độ Hanyoung DX3-KSWNR

2,332,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Dạng đầu dò nhiệt độ: Đầu dò loại K
Dòng series: DX Series Hanyoung
Tính năng điều khiển: Điều khiển đốt nóng
Kích thước: Ngang 96 x cao 48
Danh mục sản phẩm: Điều khiển nhiệt độ

ĐỒNG HỒ ĐIỀU KHIỂN NHIỆT ĐỘ HANYOUNG DX3-KCWNR

GIỚI THIỆU TỔNG QUÁT SẢN PHẨM
  • Chức năng auto-tuning PID
  • Lựa chọn cài đặt đốt nóng/ làm mát
  • Ngõ ra cảnh báo thấp/ cao
  • Ngõ ra cảnh báo đứt vòng lặp (LBA)
  • Hiển thị dấu thập phân và giới hạn cài đặt thấp/ cao
  • Ngõ ra retranmission
MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Model

DX9

DX7

DX2

DX3

DX4

Kích thước (W × H × D (mm))

96 × 96 × 100

72 × 72 × 100

48 × 96 × 100

96 × 48 × 100

48 × 48 × 100

Nguồn cấp

100 - 240 V a.c (± 10 %), 50 - 60



Chu kỳ lấy mẫu

250 ms

Độ chính xác hiển thị

± 0.5 %

Ngõ ra điều khiển

Ngõ ra relay

NO: 5 A 250 V a.c, 5A 30 V d.c (resistive load)

NC: 3 A 250 V a.c, 1A 30V d.c (resistive load)

Switching Life : 100 thousand times (without load)

Ngõ ra áp

Áp ON: tối thiểu 12 V d.c

Áp OFF: tối đa 0.1 V d.c

Ngõ ra dòng

Phạm vi: 3.2 ~ 20.8 mA

Cấp chính xác: ± 0.2 mA

Ngõ ra retransmission

Phạm vi: 3.2 ~ 20.8 mA

Cấp chính xác: ± 0.2 mA

Ngõ ra cảnh báo

5 A 250 V a.c, 5 A 30 V d.c (tải trở)

Điều khiển

Phương pháp điều khiển

ON/OFF, PID

Kiểu hoạt động ngõ ra

Đốt nóng/ làm mát

Nhiệt độ/ độ ẩm

0 ~ 50℃, 35 ~ 85% R.H (trong điều kiện không ngưng tụ)



BẢNG CHỌN MÃ HÀNG SẢN PHẨM

Kiểu

Ghi chú

DX





Đồng hồ điều khiển nhiệt độ kỹ thuật số

Kích thước

2













48(W) × 96(H) mm

3













96(W) × 48(H) mm

4













48(W) × 48(H) mm

7













72(W) × 72(H) mm

9













96(W) × 96(H) mm

Đầu vào

K











Can nhiệt K

J











Can nhiệt J

R











Can nhiệt R

D











Nhiệt điện trở KPt 100 Ω

P











Nhiệt điện trở Pt 100 Ω

V











1 - 5 V d.c

C











4 - 20 mA d.c

F











0 - 10 V d.c

Ngõ ra điều khiển

M









Ngõ ra relay

C









Ngõ ra dòng 4-20mA

S









Ngõ ra xung áp (12VDC)

Ngõ ra cảnh báo

S







1 ngõ ra cảnh báo (dòng: DX4)

W







2 ngõ ra cảnh báo (tất cả các dòng trừ: DX4)

Tùy chọn

A





Ngõ ra retransmission 4 - 20 mA d.c

N





Không (DX4, DX7 không có tùy chọn này)

Kiểu điều khiển

R



Đốt nóng

D



Làm mát

Nguồn cấp

100 - 240 V a.c

C

24 V d.c / a.c

KÍCH THƯỚC SẢN PHẨM







Kích thước: 48 (mm) x 96 (mm) x 100 (mm)

Trọng lượng: 320g

Đơn vị tính: cái

SƠ ĐỒ KẾT NỐI SẢN PHẨM

ỨNG DỤNG:

  • Đồng hồ điều khiển nhiệt độ DX3-KCWNR được dùng phổ biến trong các hệ thống nhiệt nhằm duy trì nhiệt ở mức ổn định. Các ứng dụng thường thấy trong ngành thực phẩm (làm bánh,…), luyện kim, nông nghiệp (máy ấp trứng,...),…
