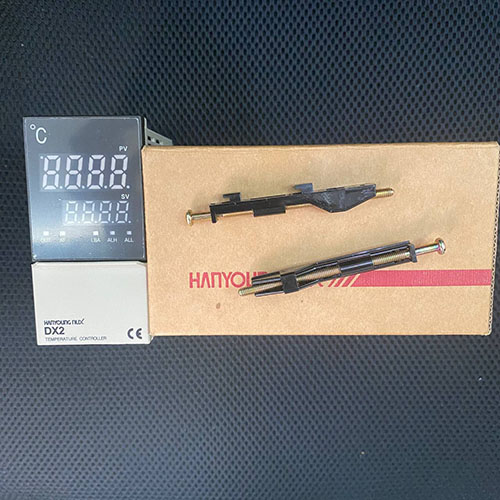

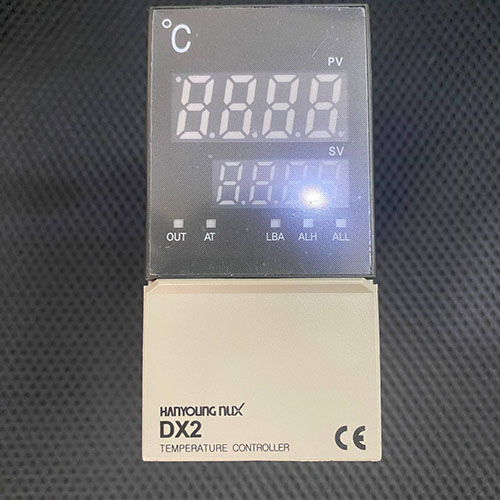

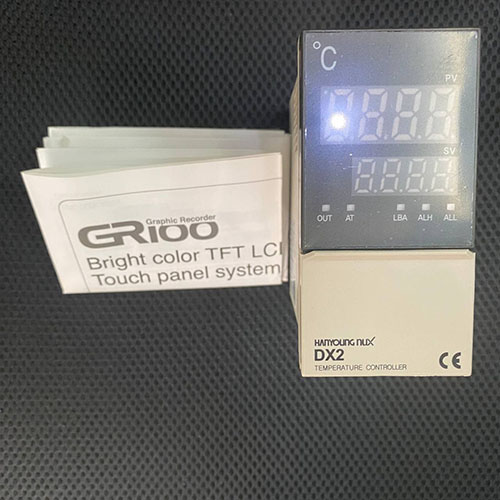

Bộ điều khiển nhiệt độ Hanyoung DX2-KMWAR

3,214,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Hanyoung

Dạng đầu dò nhiệt độ: Đầu dò loại K

Dòng series: DX Series Hanyoung

Tính năng điều khiển: Điều khiển đốt nóng

Kích thước: Ngang 48 x cao 96

Danh mục sản phẩm: Điều khiển nhiệt độ

Download:

19/07/2021Hướng dẫn cài đặt

Mô tả chi tiết

GIỚI THIỆU ĐỒNG HỒ ĐIỀU KHIỂN NHIỆT ĐỘ DX2-KMWAR

GIỚI THIỆU TỔNG QUÁT SẢN PHẨM

- Chức năng auto-tuning PID

- Lựa chọn cài đặt đốt nóng/ làm mát

- Ngõ ra cảnh báo thấp/ cao

- Ngõ ra cảnh báo đứt vòng lặp (LBA)

- Hiển thị dấu thập phân và giới hạn cài đặt thấp/ cao

- Ngõ ra retranmission

MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Model		DX9	DX7	DX2	DX3	DX4
Kích thước (W × H × D (mm))		96 × 96 × 100	72 × 72 × 100	48 × 96 × 100	96 × 48 × 100	48 × 48 × 100
Nguồn cấp		100 - 240 V a.c (± 10 %), 50 - 60 ㎐
	Chu kỳ lấy mẫu	250 ms
	Độ chính xác hiển thị	± 0.5 %
Ngõ ra điều khiển	Ngõ ra relay	NO: 5 A 250 V a.c, 5A 30 V d.c (resistive load)
		NC: 3 A 250 V a.c, 1A 30V d.c (resistive load)
		Switching Life : 100 thousand times (without load)
	Ngõ ra áp	Áp ON: tối thiểu 12 V d.c
		Áp OFF: tối đa 0.1 V d.c
	Ngõ ra dòng	Phạm vi: 3.2 ~ 20.8 mA
		Cấp chính xác: ± 0.2 mA
Ngõ ra retransmission		Phạm vi: 3.2 ~ 20.8 mA
		Cấp chính xác: ± 0.2 mA
Ngõ ra cảnh báo		5 A 250 V a.c, 5 A 30 V d.c (tải trở)
Điều khiển	Phương pháp điều khiển	ON/OFF, PID
	Kiểu hoạt động ngõ ra	Đốt nóng/ làm mát
Nhiệt độ/ độ ẩm		0 ~ 50℃, 35 ~ 85% R.H (trong điều kiện không ngưng tụ)

BẢNG CHỌN MÃ HÀNG SẢN PHẨM

Kiểu	Mã							Ghi chú
DX								Đồng hồ điều khiển nhiệt độ kỹ thuật số
Kích thước	2							48(W) × 96(H) mm
	3							96(W) × 48(H) mm
	4							48(W) × 48(H) mm
	7							72(W) × 72(H) mm
	9							96(W) × 96(H) mm
Đầu vào		K						Can nhiệt K
		J						Can nhiệt J
		R						Can nhiệt R
		D						Nhiệt điện trở KPt 100 Ω
		P						Nhiệt điện trở Pt 100 Ω
		V						1 - 5 V d.c
		C						4 - 20 mA d.c
		F						0 - 10 V d.c
Ngõ ra điều khiển			M					Ngõ ra relay
			C					Ngõ ra dòng 4-20mA
			S					Ngõ ra xung áp (12VDC)
Ngõ ra cảnh báo				S				1 ngõ ra cảnh báo (dòng: DX4)
Ngõ ra cảnh báo				W				2 ngõ ra cảnh báo (tất cả các dòng trừ: DX4)
Tùy chọn					A			Ngõ ra retransmission 4 - 20 mA d.c
Tùy chọn					N			Không (DX4, DX7 không có tùy chọn này)
Kiểu điều khiển						R		Đốt nóng
Kiểu điều khiển						D		Làm mát
Nguồn cấp							ㆍ	100 - 240 V a.c
Nguồn cấp							C	24 V d.c / a.c

KÍCH THƯỚC SẢN PHẨM

Kích thước: 48 (mm) x 48 (mm) x 100 (mm)

Trọng lượng: 320g

Đơn vị tính: cái

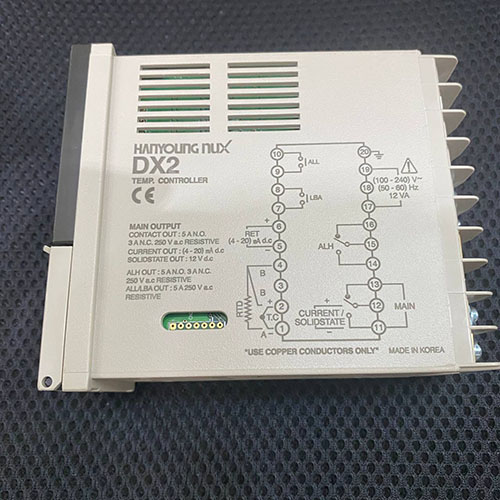

SƠ ĐỒ KẾT NỐI SẢN PHẨM

ỨNG DỤNG:

Đồng hồ điều khiển nhiệt độ DX2KMWAR được dùng phổ biến trong các hệ thống nhiệt nhằm duy trì nhiệt ở mức ổn định. Các ứng dụng thường thấy trong ngành thực phẩm (làm bánh,…), luyện kim, nông nghiệp (máy ấp trứng,...),
