Bộ điều khiển nhiệt độ Hanyoung AX9-2A

Mã

AX4

AX3

AX7

AX2

AX9

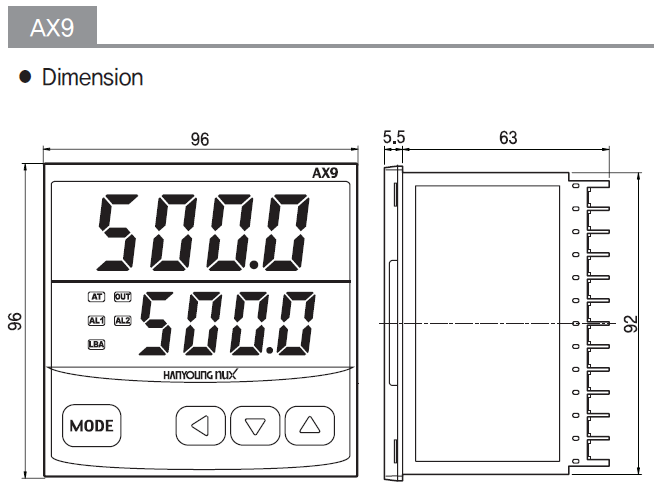

Kích thước

48 X 48 X 63

96 X 48 X 63

72 X 72 X 63

48 X 96 X 63

96 X 96 X 63

Kiểu đầu vào

Multi input(Thermocouple : K, J, R, T, IEC 584-1), (RTD : Pt100 Ω, IEC751)

Chu kỳ lấy mẫu

100 ms

Hiển thị độ chính xác

Cặp nhiệt K,J,T

± 0.3 % F.S ±1 ℃

Cặp nhiệt R

±1.0% F.S ±1 trong khoảng 0 ~ 600 ℃
±0.3 % F.S ±1 trong khoảng 600 ~ 1700 ℃

Pt100

±0.3 % F.S ±1℃

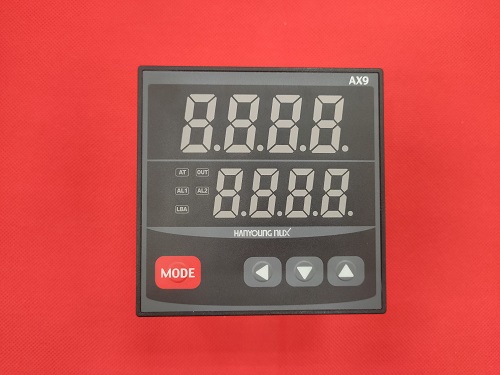

Kiểu hiển thị

LED 7 đoạn (PV : màu đỏ, SV : màu xanh lá)

Kiểu điều khiển

PID, ON/OFF

Kiểu hoạt động

Đốt nóng/ làm mát

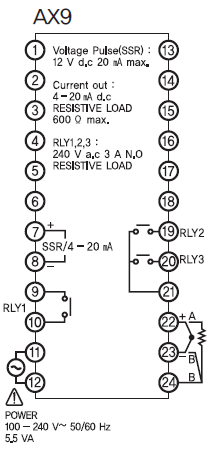

Control output

• Ngõ ra relay 3 A 240 V AC, 3 A 30 V DC (tải trở)

• Ngõ ra xung áp 12VDC

•  Ngõ ra dòng 4 - 20 ㎃

Nguồn cấp

100 - 240 V AC 50 / 60 ㎐

Nhiệt độ

-5 ~ 50℃

Độ ẩm

35 ~ 85% RH (trong điều kiện không ngưng tụ)

Trọng lượng

180g

320g

300g

320g

400g

Kiểu

Mã

Ghi chú

AX

-

Đồng hồ điều khiển nhiệt độ kỹ thuật số

Kích thước

2

AX2 : 48 X 96 mm

3

AX3 : 96 X 48 mm

4

AX4 : 48 X 48 mm

7

AX7 : 72 X 72 mm

9

AX9 : 96 X 96 mm

Ngõ ra điều khiển

1

SSR + Relay1 + Relay2

Tùy chọn cài đặt relay hoặc SSR

2

SSR + Relay1 + Relay2 + Relay3

Tùy chọn cài đặt relay hoặc SSR

1B

SSR + Relay1(Form c) + Relay2

Chỉ dành cho dòng AX2, 3, 7, 9

2B

SSR + Relay1(Form c) + Relay2 + Relay3

3

4 - 20 ㎃ + Relay2

Ngõ ra dòng là ngõ ra chính

4

4 - 20 ㎃ + Relay2 + Relay3

Nguồn cấp

A

100 - 240 V a.c 50/60 ㎐
