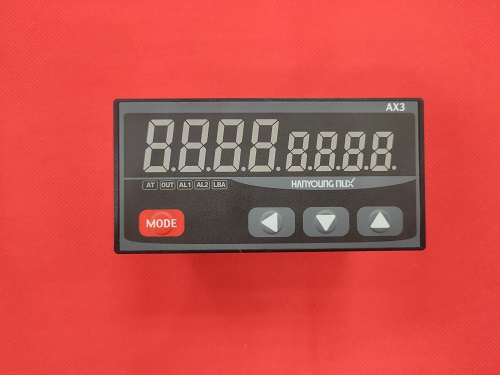

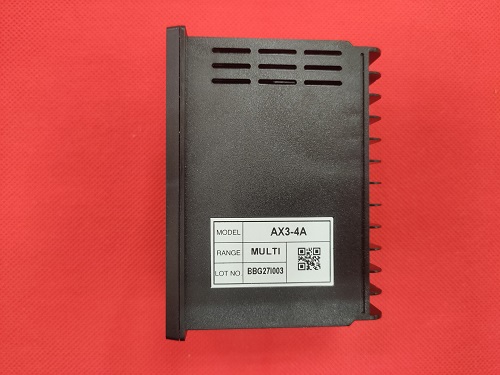

Bộ điều khiển nhiệt độ Hanyoung AX3-4A

1,073,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Hanyoung

Dòng series: AX Seires Hanyoung

Dạng đầu dò nhiệt độ: Tùy chỉnh đầu dò

Tính năng điều khiển: Điều khiển đốt nóng / làm lạnh

Kích thước: Ngang 96 x cao 48

Danh mục sản phẩm: Điều khiển nhiệt độ

Download:

16/02/2022Hướng dẫn cài đặt

Mô tả chi tiết

GIỚI THIỆU ĐỒNG HỒ ĐIỀU KHIỂN NHIỆT AX3-4A
GIỚI THIỆU TỔNG QUÁT SẢN PHẨM
- Đa ngõ vào
Đa dạng ngõ vào/ ngõ ra-
- Chu kỳ lấy mẫu cao chỉ 0.1
- Chiều sâu lắp đặt : 63mm
- Tùy chỉnh kiểu hoạt động đốt nóng hoặc làm mát
- PID auto tuning

MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM


Mã		AX4	AX3	AX7	AX2	AX9
Kích thước		48 X 48 X 63	96 X 48 X 63	72 X 72 X 63	48 X 96 X 63	96 X 96 X 63
Kiểu đầu vào		Multi input(Thermocouple : K, J, R, T, IEC 584-1), (RTD : Pt100 Ω, IEC751)
Chu kỳ lấy mẫu		100 ms
Hiển thị độ chính xác	Cặp nhiệt K,J,T	± 0.3 % F.S ±1 ℃
	Cặp nhiệt R	±1.0% F.S ±1 trong khoảng 0 ~ 600 ℃ ±0.3 % F.S ±1 trong khoảng 600 ~ 1700 ℃
	Pt100	±0.3 % F.S ±1℃
Kiểu hiển thị		LED 7 đoạn (PV : màu đỏ, SV : màu xanh lá)
Kiểu điều khiển		PID, ON/OFF
Kiểu hoạt động		Đốt nóng/ làm mát
Control output		• Ngõ ra relay 3 A 240 V AC, 3 A 30 V DC (tải trở)
		• Ngõ ra xung áp 12VDC
		• Ngõ ra dòng 4 - 20 ㎃
Nguồn cấp		100 - 240 V AC 50 / 60 ㎐
Nhiệt độ		-5 ~ 50℃
Độ ẩm		35 ~ 85% RH (trong điều kiện không ngưng tụ)
Trọng lượng		180g	320g	300g	320g	400g

BẢNG CHỌN MÃ HÀNG SẢN PHẨM

Kiểu	Mã			Ghi chú
AX	-			Đồng hồ điều khiển nhiệt độ kỹ thuật số
Kích thước	2			AX2 : 48 X 96 mm
	3			AX3 : 96 X 48 mm
	4			AX4 : 48 X 48 mm
	7			AX7 : 72 X 72 mm
	9			AX9 : 96 X 96 mm
Ngõ ra điều khiển		1		SSR + Relay1 + Relay2	Tùy chọn cài đặt relay hoặc SSR
		2		SSR + Relay1 + Relay2 + Relay3	Tùy chọn cài đặt relay hoặc SSR
		1B		SSR + Relay1(Form c) + Relay2	Chỉ dành cho dòng AX2, 3, 7, 9
		2B		SSR + Relay1(Form c) + Relay2 + Relay3	Chỉ dành cho dòng AX2, 3, 7, 9
		3		4 - 20 ㎃ + Relay2	Ngõ ra dòng là ngõ ra chính
		4		4 - 20 ㎃ + Relay2 + Relay3	Ngõ ra dòng là ngõ ra chính
Nguồn cấp			A	100 - 240 V a.c 50/60 ㎐

KÍCH THƯỚC SẢN PHẨM

Kích thước: 48 (mm) x 96 (mm) x 68.5 (mm)
Trọng lượng: 320g
Đơn vị tính: cái

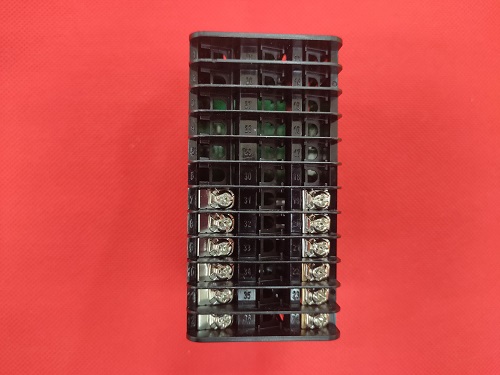

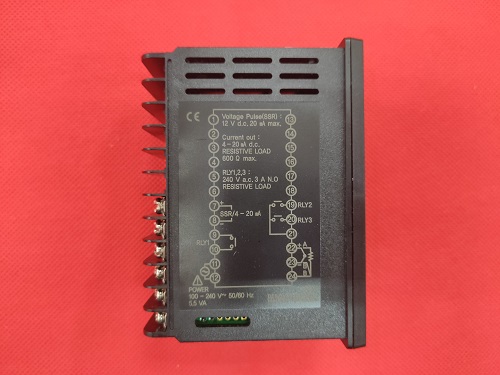

SƠ ĐỒ KẾT NỐI SẢN PHẨM

ỨNG DỤNG:
Đồng hồ điều khiển nhiệt độ AX3-4A được dùng phổ biến trong các hệ thống nhiệt nhằm duy trì nhiệt ở mức ổn định. Các ứng dụng thường thấy trong ngành thực phẩm (làm bánh,…), luyện kim, nông nghiệp (máy ấp trứng,...), Bộ điều khiển nhiệt độ Hanyoung AX3-4A
