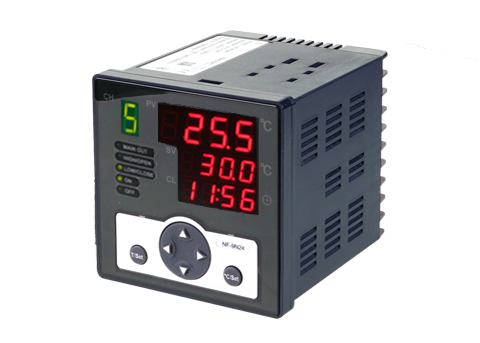

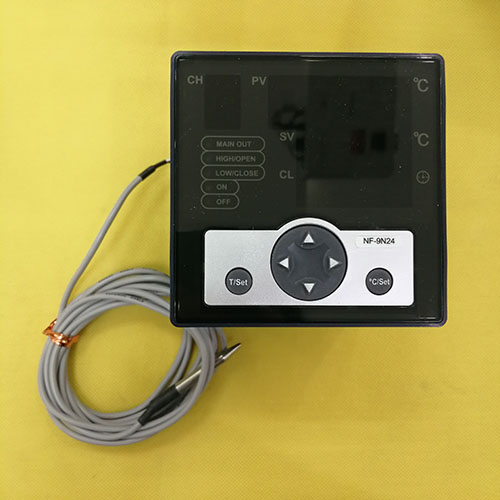

Bộ điều khiển nhiệt độ Conotec NF-9N24, dải đo nhiệt độ -50~90℃

3,025,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Conotec

Dạng đầu dò nhiệt độ: Đầu dò loại NTC

Dòng series: NF-9N24/NF-9P24 Conotec

Danh mục sản phẩm: Điều khiển nhiệt độ

Download:

19/07/2022Hướng dẫn cài đặt

Mô tả chi tiết

BỘ ĐIỀU KHIỂN NHIỆT ĐỘ CONOTEC NF-9N24

Giới thiệu tổng quát sản phẩm:

Bộ điều khiển nhiệt độ NF-9N24 Conotec dải đo nhiệt độ -50~90^oC, cảm biến ngõ ra NTC(10KΩ), các tính năng nổi bật:
> Cài đặt thời gian & độ ẩm giai đoạn 1~9
> Hiệu chỉnh nhiệt độ hiện tại
> Tín hiệu ngõ ra để kiểm soát nhiệt độ, độ ẩm nhà kính
> Thiết lập thời gian đóng hoặc mở

Thông số kỹ thuật sản phẩm:

Kích thước (mm)	96(W) x 96(H) x 110(W)
Phạm vi hoạt động	-50~90 ^oC
Cảm biến đầu vào	NTC(10KΩ)
Sai số hiển thị	±1%rdg ±1digit
Ngõ ra	3 relay (1c 2a 250VAC 2A) 1R (Main), 2R (High/Open), 3R (Low/Close)
Phím chức năng	^oC Set / T Set / Up / Down key / Left / Right Key
Phương pháp điều khiển	ON / OFF
Nguồn cấp	100 ~ 240VAC 50/60Hz
Nhiệt độ môi trường / độ ẩm	0 ~ 55^oC (32~131^oF) 35 ~ 80% RH
Trọng lượng	500g/cái

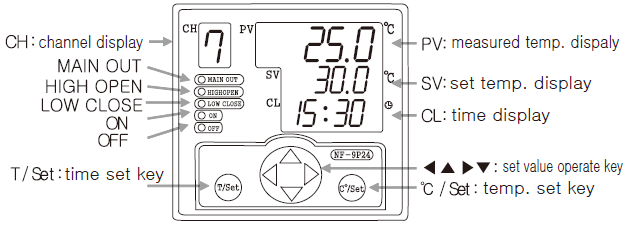

Phím chức năng sản phẩm:

bo-dieu-khien-nhiet-do-conotec-nf-9n24-chuc-nang

CH: hiển thị kênh 1~9
MAIN OUT: ngõ ra chính
HIGH OPEN: mở cao
LOW CLOSE: đóng thấp
ON: mở
OFF: tắt
T/Set: phím cài đặt thời gian
PV: hiển thị nhiệt độ hiện tại
SV: hiển thị nhiệt độ cài đặt
CL: hiển thị thời gian
4 phím mũi tên lựa chọn giá trị
^oC/Set: phím cài đặt nhiệt độ

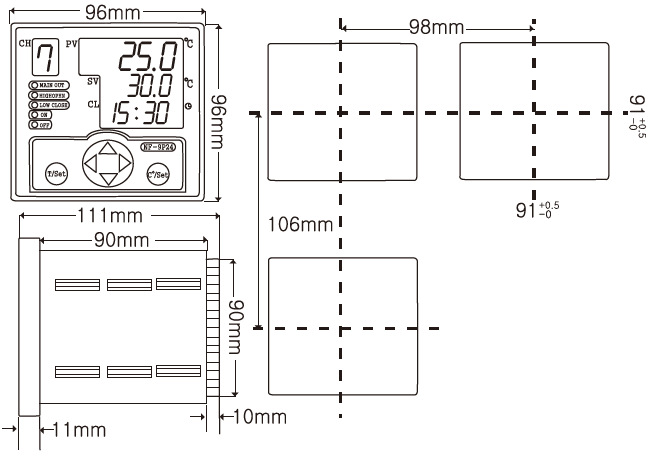

Kích thước sản phẩm:

bo-dieu-khien-nhiet-do-conotec-nf-9n24-kich-thuoc

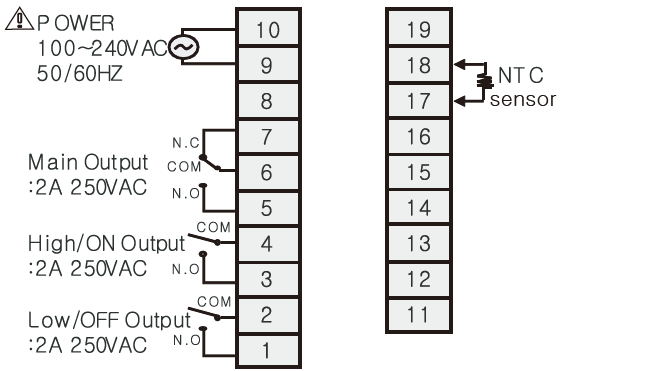

Sơ đồ đấu dây sản phẩm:

bo-dieu-khien-nhiet-do-conotec-nf-9n24-so-do-dau-day

Hướng dẫn cài đặt nhiệt độ NF-9N24:

Hướng dẫn An toàn và Nguy hiểm:

An toàn:
Vui lòng sử dụng sản phẩm này sau khi lắp đặt thiết bị an toàn, không được sử dụng tại các khu vực nguy hiểm có thể thương tích nghiêm trọng ở người hoặc thiệt hại nghiêm trọng về tài sản và máy móc quan trọng, bởi vì sản phẩm này không được thiết kế như thiết bị an toàn.
Hướng dẫn an toàn và cảnh báo nguy hiểm:
Vui lòng đọc kỹ hướng dẫn sử dụng trước khi đưa thiết bị vào hoạt động
Chúng tôi sẽ không chịu bất kỳ trách nhiệm nào về thiệt hại đối với tài sản hoặc con người do không xử lý đúng cách hoặc không tuân thủ các hướng dẫn an toàn hoặc cảnh báo nguy hiểm.
Vì lý do an toàn và cấp phép, việc chuyển đổi trái phép và / hoặc sửa đổi thiết bị không được phép.
Không vượt quá dòng tối đa cho phép trong trường hợp tải cao hơn, sử dụng contactor có nguồn điện phù hợp. Đảm bảo điện áp được cung cấp phù hợp với các giá trị được chỉ định cho thiết bị.
Thiết bị phải được bảo vệ đầy đủ khỏi nước và bụi theo ứng dụng và có thể tiếp cận được bằng cách sử dụng các công cụ thích hợp
Thiết bị không được tiếp xúc với nhiệt độ quá cao như ánh sáng mặt trời, tác động mạnh hoặc độ ẩm cao.
Không cho phép vận hành hoặc lắp đặt trong các điều kiện môi trường không thuận lợi như mối hàn hoặc tải quá mức hoặc các chất khí dễ cháy, hoặc dung môi.
Tránh vận hành hoặc lắp đặt gần các trường tần số cao như thiết bị hàn, máy khâu, máy phát không dây, hệ thống vô tuyến, bộ điều khiển SCR, v.v.
Không lắp cáp cảm biến gần cáp tín hiệu, cáp nguồn, cáp tải.
Vui lòng sử dụng cáp bảo vệ khi cáp cảm biến dài, tuy nhiên đừng làm nó dài quá.
Vui lòng sử dụng cáp cảm biến không có dấu hiệu hư hại.
Thiết bị không phải là đồ chơi và cần tránh xa trẻ em
Lắp đặt thiết bị chỉ được thực hiện bởi nhân viên có trình độ phù hợp, những người đã quen thuộc với các mối nguy hiển liên quan và các quy định có liên quan.
Bạn không nên mày mò bất cứ thứ gì của sản phẩm có thể không được mở hoặc tháo rời trừ khi bạn biết mình đang làm gì.
