Bộ điều khiển nhiệt độ, độ ẩm Conotec FOX-302R1 dải đo nhiệt độ -40~65°C

2,827,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Conotec
Dạng đầu dò nhiệt độ: Đầu dò loại HCPV
Dòng series: FOX-302 Series Conotec
Danh mục sản phẩm: Điều khiển nhiệt độ
 BỘ ĐIỀU KHIỂN NHIỆT ĐỘ CONOTEC FOX-302R1

Bộ điều khiển nhiệt độ là gì?

Bộ điều khiển nhiệt độ (tên tiếng Anh: Temperature Controllers) là bộ điều khiển được sử dụng để xác định nhiệt độ và ngắt ngõ ra khi nhiệt độ đạt mức mong muốn.

Cấu tạo bộ điều khiển nhiệt độ:

Thông thường bộ điều khiển nhiệt độ có cấu tạo bao gồm các thành phần sau:
Cảm biến: để đo lường giá trị thực tế và kiểm tra nhiệt độ, độ ấm, lưu lượng… đồng thời gửi rnhững thông tin đó đến bộ điều khiển.
Bộ điều khiển: Khi nhận được tín hiệu từ cảm biến nó sẽ bắt đầu xử lí tín hiệu vào và sau đó nó sẽ xuất tín hiệu tới thiết bị kiểm soát.
Thiết bị điều khiển: Sẽ thực hiện theo sự lập trình của bộ điều khiển đã cung cấp.
Nhằm đáp ứng nhu cầu kiểm soát, điều khiển nhiệt độ trong tủ đông, tủ lạnh, máy ấp trứng, nhà nuôi yến, nhà kính, trồng trọt thực phẩm,... Conotec - một hãng chuyên sản xuất đồng hồ nhiệt độ độ ẩm tại Hàn Quốc - cho ra mắt đa dạng sản phẩm điều khiển nhiệt độ với các chức năng khác nhau tuỳ theo nhu cầu người sử dụng.

Giới thiệu tổng quát sản phẩm:

bo-dieu-khien-nhiet-do-do-am-conotec-fox-302r1

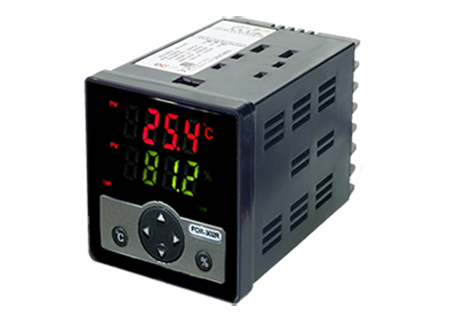

Bộ điều khiển nhiệt độ, độ ẩm FOX-302R1 Conotec dải đo nhiệt độ -40~65oC, độ ẩm 10~95% RH cảm biến ngõ ra HCPV-220NH, các tính năng nổi bật:
> Ngõ ra 1 giai đoạn: ngõ ra kiểm soát nhiệt độ và độ ẩm
> Ngõ ra 2 giai đoạn: ngõ ra báo động của nhiệt độ. độ ẩm
> Chức năng báo động giới hạn cao nhất và thấp nhất
> Truyền thông RS485

Bộ điều khiển nhiệt độ, độ ẩm FOX-302R1 Conotec kích thước nhỏ gọn, màn hình lớn và sáng dễ nhìn.

Thông số kỹ thuật sản phẩm:

Kích thước (mm)77(W) x 72(H)
Phạm vi hoạt độngNhiệt độ -40~65 oC, Độ ẩm: 10~95% RH
Cảm biến đầu vàoFS-200N / HCPV-220NH
Sai số hiển thịNhiệt độ ±1%rdg ±1digit
Ngõ ra4 relay (4a 250VAC 2A) 1R (Temp), 2R (Temp), 3R (Humi), 4R (Alarm)
Phím chức năngoC Set / % Set / Up / Down key / Left / Right Key
Phương pháp điều khiểnON / OFF
Nguồn cấp100 ~ 240VAC 50/60Hz
Nhiệt độ môi trường / độ ẩm0 ~ 55oC (32~131oF)
35 ~ 80% RH
Trọng lượng500g/cái

Phím chức năng sản phẩm:

bo-dieu-khien-nhiet-do-do-am-302ar-1-chuc-nang
1: Hiển thị nhiệt độ hiện tại (màu đỏ)
2: Hiển thị độ ẩm hiện tại (màu xanh lá)
3: Đèn báo ngõ ra độ ẩm đang hoạt động
4: Đèn báo ngõ ra hút ẩm đang hoạt động
5: Up (tăng)
6: chế độ độ ẩm (%)
7: Down (giảm)
8: chế độ nhiệt độ (độ C)
9: Hiển thị ngõ ra sưởi ấm
10: Hiển thị ngõ ra làm lạnh
11: Hiển thị giá trị đo lường
12: Hiển thị giá trị cài đặt

Kích thước sản phẩm:

bo-dieu-khien-nhiet-do-do-am-300a-kich-thuoc
bo-dieu-khien-nhiet-do-do-am-300a-kich-thuoc

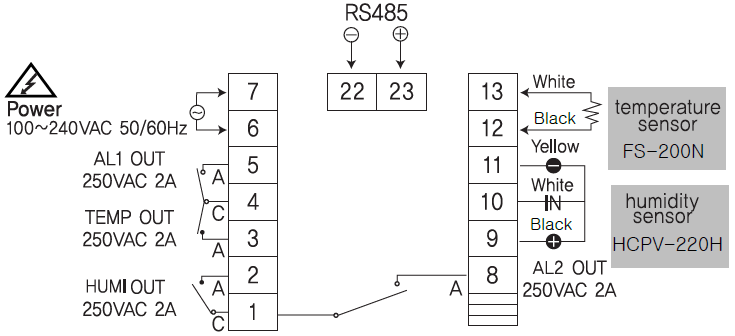

Sơ đồ đấu dây sản phẩm:

bo-dieu-khien-nhiet-do-do-am-302ar-1-so-do-dau-day

Hướng dẫn cài đặt nhiệt độ sản phẩm:

bo-dieu-khien-nhiet-do-do-am-302-cai-dat-nhiet-do
Xem phần phím chức năng sản phẩm phía trên.
Hướng dẫn cài đặt nhiệt độ của bộ điều khiển nhiệt độ FOX-301AR-1 Conotec:
-> nhấn phím "độ C" (8)
-> nhấn phím "tăng" (5) hoặc "giảm" (7) để thay đổi giá trị nhiệt độ +99.9 ~ -55.0 độ C
-> nhấn phím "độ C" (8) giá trị cài đặt sẽ được lưu và hiển thị nhiệt độ hiện tại

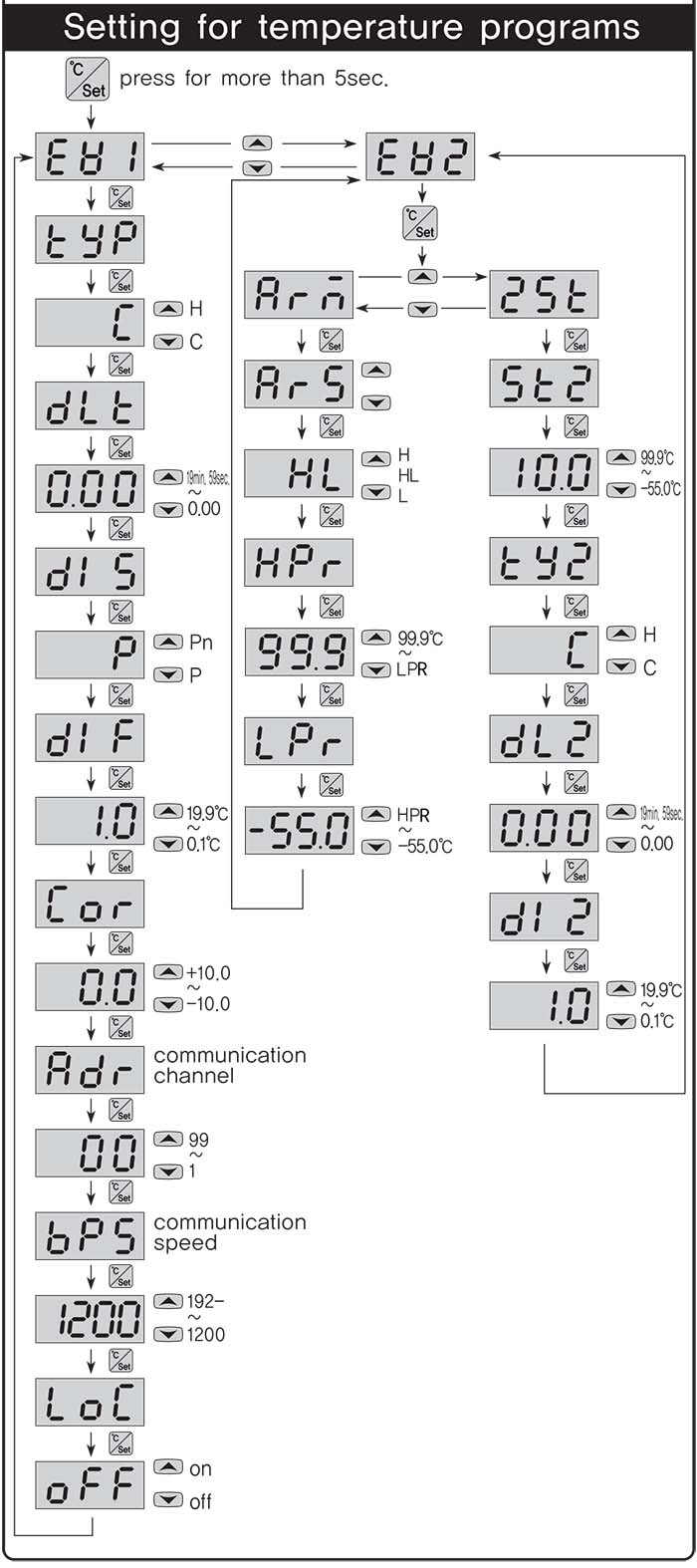

Hướng dẫn cài đặt chương trình nhiệt độ sản phẩm:

bo-dieu-khien-nhiet-do-do-am-302-cai-dat-nhiet-do

Hướng dẫn cài đặt độ ẩm sản phẩm:

bo-dieu-khien-nhiet-do-do-am-302-cai-dat-do-am
Xem phần phím chức năng sản phẩm phía trên.
Hướng dẫn cài đặt nhiệt độ của bộ điều khiển nhiệt độ FOX-301AR-1 Conotec:
-> nhấn phím "%" (6)
-> nhấn phím "tăng" (5) hoặc "giảm" (7) để thay đổi giá trị độ ẩm 100% ~ 0%
-> nhấn phím "%" (6) giá trị cài đặt sẽ được lưu và hiển thị nhiệt độ hiện tại

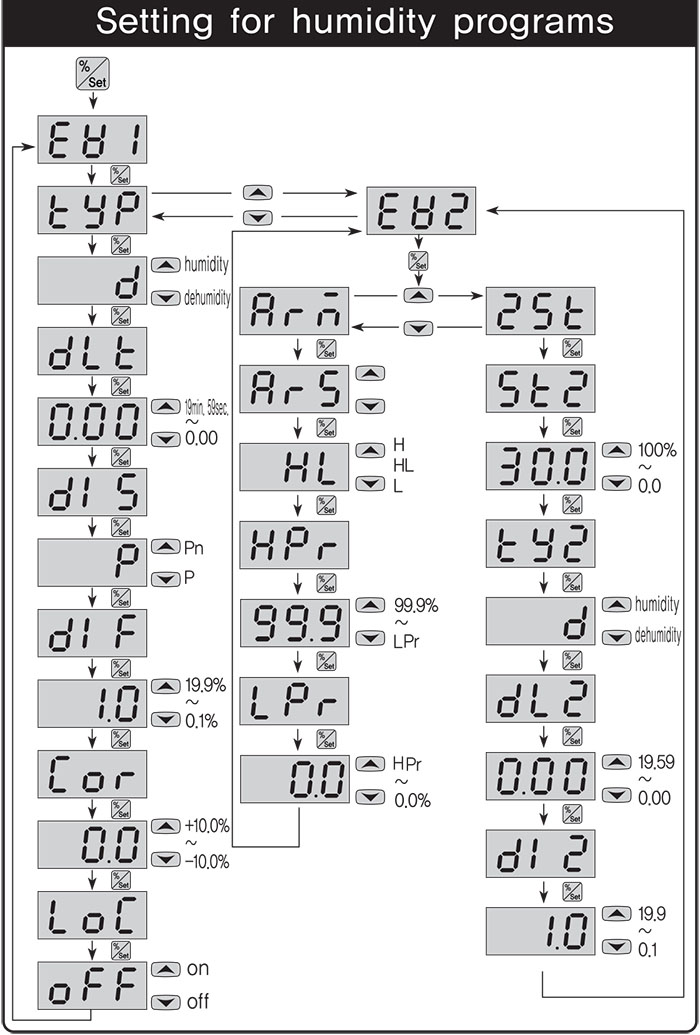

Hướng dẫn cài đặt chương trình độ ẩm sản phẩm:

bo-dieu-khien-nhiet-do-302-cai-dat-chuong-trinh-do-am

Hướng dẫn An toàn và Nguy hiểm:

An toàn:
Vui lòng sử dụng sản phẩm này sau khi lắp đặt thiết bị an toàn, không được sử dụng tại các khu vực nguy hiểm có thể thương tích nghiêm trọng ở người hoặc thiệt hại nghiêm trọng về tài sản và máy móc quan trọng, bởi vì sản phẩm này không được thiết kế như thiết bị an toàn.
Hướng dẫn an toàn và cảnh báo nguy hiểm:
Vui lòng đọc kỹ hướng dẫn sử dụng trước khi đưa thiết bị vào hoạt động
Chúng tôi sẽ không chịu bất kỳ trách nhiệm nào về thiệt hại đối với tài sản hoặc con người do không xử lý đúng cách hoặc không tuân thủ các hướng dẫn an toàn hoặc cảnh báo nguy hiểm.
Vì lý do an toàn và cấp phép, việc chuyển đổi trái phép và / hoặc sửa đổi thiết bị không được phép.
Không vượt quá dòng tối đa cho phép trong trường hợp tải cao hơn, sử dụng contactor có nguồn điện phù hợp.  Đảm bảo điện áp được cung cấp phù hợp với các giá trị được chỉ định cho thiết bị.
Thiết bị phải được bảo vệ đầy đủ khỏi nước và bụi theo ứng dụng và có thể tiếp cận được bằng cách sử dụng các công cụ thích hợp
Thiết bị không được tiếp xúc với nhiệt độ quá cao như ánh sáng mặt trời, tác động mạnh hoặc độ ẩm cao.
Không cho phép vận hành hoặc lắp đặt trong các điều kiện môi trường không thuận lợi như mối hàn hoặc tải quá mức hoặc các chất khí dễ cháy, hoặc dung môi.
Tránh vận hành hoặc lắp đặt gần các trường tần số cao như thiết bị hàn, máy khâu, máy phát không dây, hệ thống vô tuyến, bộ điều khiển SCR, v.v.
Không lắp cáp cảm biến gần cáp tín hiệu, cáp nguồn,  cáp tải.
Vui lòng sử dụng cáp bảo vệ khi cáp cảm biến dài, tuy nhiên đừng làm nó dài quá.
Vui lòng sử dụng cáp cảm biến không có dấu hiệu hư hại.
Thiết bị không phải là đồ chơi và cần tránh xa trẻ em
Lắp đặt thiết bị chỉ được thực hiện bởi nhân viên có trình độ phù hợp, những người đã quen thuộc với các mối nguy hiển liên quan và các quy định có liên quan.
Bạn không nên mày mò bất cứ thứ gì của sản phẩm có thể không được mở hoặc tháo rời trừ khi bạn biết mình đang làm gì.
