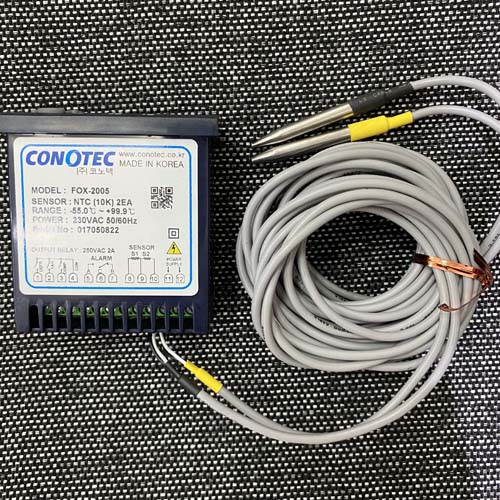

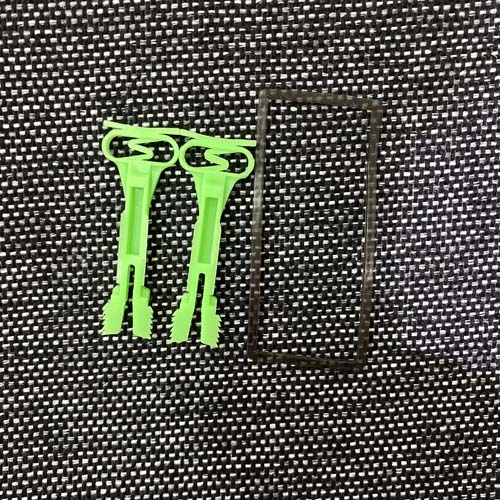

Bộ điều khiển nhiệt độ Conotec FOX-2005 dải đo -50~99.9℃

1,353,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Conotec

Dạng đầu dò nhiệt độ: Đầu dò loại NTC

Dòng series: FOX-2005 Conotec

Danh mục sản phẩm: Điều khiển nhiệt độ

Download:

22/04/2021Hướng dẫn cài đặt

Mô tả chi tiết

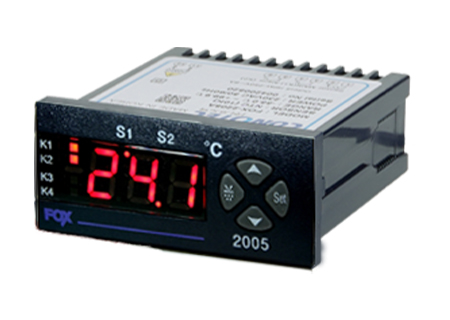

BỘ ĐIỀU KHIỂN NHIỆT ĐỘ CONOTEC FOX-2005

Bộ điều khiển nhiệt độ là gì?

Bộ điều khiển nhiệt độ (tên tiếng Anh: Temperature Controllers) là bộ điều khiển được sử dụng để xác định nhiệt độ và ngắt ngõ ra khi nhiệt độ đạt mức mong muốn.

Cấu tạo bộ điều khiển nhiệt độ:

Thông thường bộ điều khiển nhiệt độ có cấu tạo bao gồm các thành phần sau:
Cảm biến: để đo lường giá trị thực tế và kiểm tra nhiệt độ, độ ấm, lưu lượng… đồng thời gửi rnhững thông tin đó đến bộ điều khiển.
Bộ điều khiển: Khi nhận được tín hiệu từ cảm biến nó sẽ bắt đầu xử lí tín hiệu vào và sau đó nó sẽ xuất tín hiệu tới thiết bị kiểm soát.
Thiết bị điều khiển: Sẽ thực hiện theo sự lập trình của bộ điều khiển đã cung cấp.
Nhằm đáp ứng nhu cầu kiểm soát, điều khiển nhiệt độ trong tủ đông, tủ lạnh, máy ấp trứng, nhà nuôi yến, nhà kính, trồng trọt thực phẩm,... Conotec - một hãng chuyên sản xuất đồng hồ nhiệt độ độ ẩm tại Hàn Quốc - cho ra mắt đa dạng sản phẩm điều khiển nhiệt độ với các chức năng khác nhau tuỳ theo nhu cầu người sử dụng.

Giới thiệu tổng quát sản phẩm:

Bộ điều khiển nhiệt độ FOX-2005 Conotec dải đo -55 ~ 99.9 ^oC, cảm biến ngõ ra NTC(10KΩ) 3M :2EA, các tính năng nổi bật:
> 2 cảm biến (cảm biến nhiệt độ, cảm biến rã đông)
> Chỉ sử dụng ngõ ra điều khiển quạt (FAN) làm lạnh
> Chức năng rã đông / rã đông thủ công
> Chức năng hạn chế phạm vi cài đặt giới hạn tối đa hoặc giới hạn thấp nhất
Bộ điều khiển nhiệt độ FOX-2005 Conotec kích thước nhỏ gọn, màn hình lớn và sáng dễ nhìn.

Thông số kỹ thuật sản phẩm:

Kích thước (mm)	77(W) x 35(H) x 78(D)
Phạm vi hoạt động	-55 ~ 99.9 ^oC
Cảm biến đầu vào	NTC(10kΩ) 3M :2EA
Sai số hiển thị	±1%rdg ±1digit
Ngõ ra	4 relay (1c 3a 250VAC 2A) 1R (Comp), 2R (Defrost), 3R (Fan), 4R (Alarm)
Phím chức năng	Set / Up / Down / Df key
Phương pháp điều khiển	ON / OFF
Nguồn cấp	100 ~ 240VAC 50/60Hz
Nhiệt độ môi trường / độ ẩm	0 ~ 55^oC (32~131^oF) 35 ~ 80% RH
Trọng lượng	340g/cái

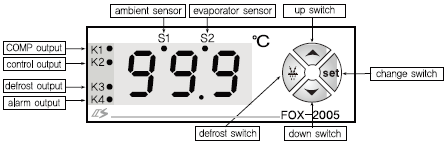

Phím chức năng sản phẩm:

COMP output K1: Ngõ ra COMP
Control output K2: Ngõ ra điều khiển
Defrost output K3 : Ngõ ra rã đông
Alarm output K4 : Ngõ ra báo động
S1: ambient Sensor - cảm biến môi trường xung quanh
S2: evaporator sensor - cảm biến bay hơi
Up switch: Tăng
Change function switch - cài đặt chức năng
Defrost switch – phím rã đông
Down switch: Giảm

Kích thước sản phẩm:

77x35x78 (mm)
bo-dieu-khien-nhiet-do-2005-kich-thuoc

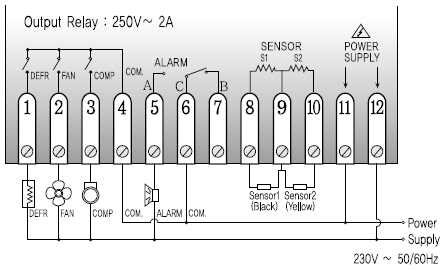

Sơ đồ đấu dây sản phẩm:

bo-dieu-khien-nhiet-do-2005-so-do-dau-day

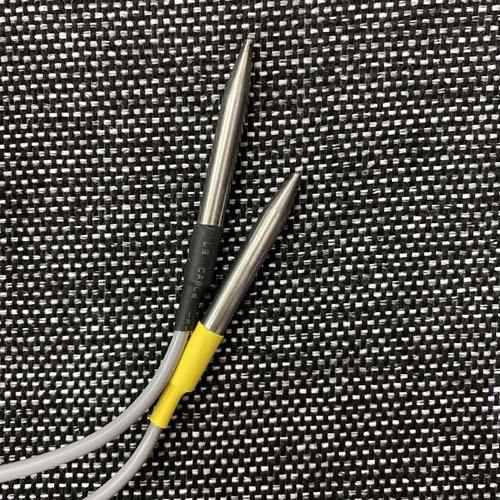

Đấu nối cảm biến (sensor)
Đầu dây của cảm biến 1 (đen – black) được đấu vào chân số 8 và 9 của bộ điều khiển nhiệt độ FOX-2005 Conotec
Đầu dây của cảm biến 2 (vàng – yellow) được đấu vào chân số 9 và 10 của bộ điều khiển nhiệt độ FOX-2005 Conotec
Đấu nối điện
Nguồn cấp: đấu vào chân số 11 và 12
COMP: đấu vào chân số 3 và 12
Defrost (rã đông): đấu vào chân số 1 và 12
Fan (quạt): đấu vào chân số 2 và 12
Báo động (alarm): đấu vào chân số 5 và 12
Nối tắt: dùng đoạn dây ngắn nối chân 4, 6 với nguồn

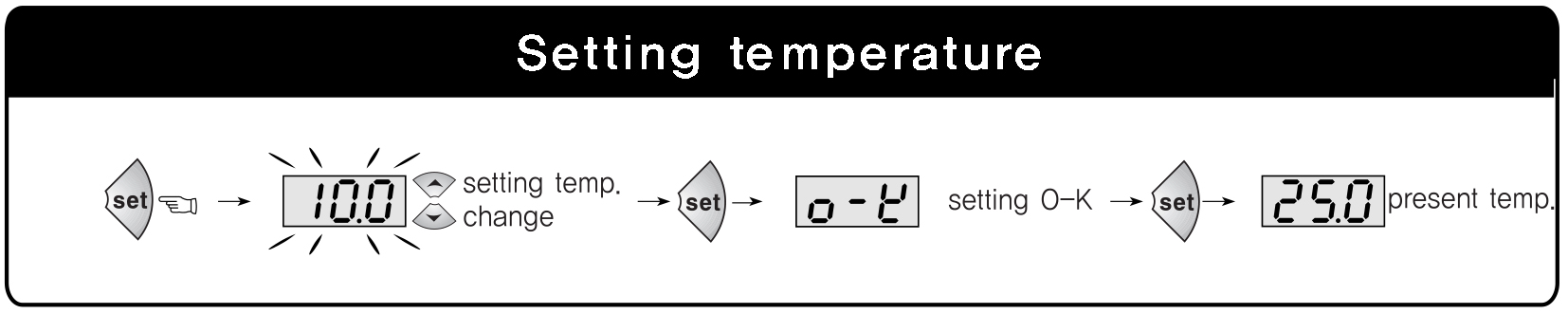

Hướng dẫn cài đặt nhiệt độ sản phẩm:

Hướng dẫn cài đặt nhiệt độ của bộ điều khiển nhiệt độ FOX-2005 Conotec:
bo-dieu-khien-nhiet-do-2004-cai-dat-nhiet-do

Xem phần phím chức năng sản phẩm phía trên.
Màn hình hiển thị giá trị nhiệt độ hiện tại
-> nhấn phím "Set" giá trị cài đặt sẽ được nhấp nháy trên màn hình hiển thị
-> nhấn phím "tăng" hoặc "giảm" để thay đổi giá trị nhiệt độ
-> nhấn phím "Set" sau khi thay đổi giá trị cài đặt, giá trị cài đặt sẽ được lưu và đồng thời hiển thị nhiệt độ hiện tại

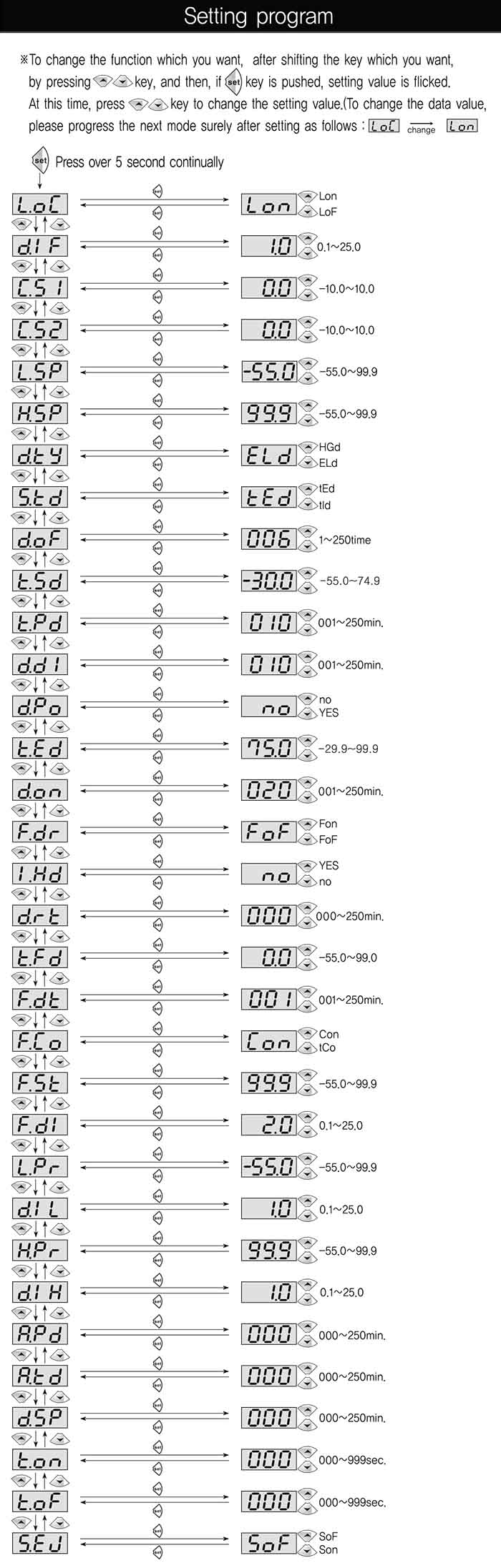

Hướng dẫn cài đặt chương trình sản phẩm:

Hướng dẫn cài đặt chương trình bộ điều khiển nhiệt độ FOX-2005 Conotec.
bo-dieu-khien-nhiet-do-2005-cai-dat-chuong-trinh

Xem phần phím chức năng sản phẩm phía trên
-> nhấn giữ phím "Set" 5 giây
-> chuyển sang chế độ “khoá chức năng”
-> nhấn phím "Set" chọn Lon (mở) hoặc độ LoF (tắt)
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ dIF (cài đặt sai số nhiệt độ)
-> nhấn phím "Set" chọn 0.1~25.0
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ CS1 cài đặt nhiệt độ cho S1 (ambient Sensor - cảm biến môi trường xung quanh)
-> nhấn phím "Set" chọn -10~10.0
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ CS2 cài đặt nhiệt độ cho S2 (evaporator sensor - cảm biến bay hơi)
-> nhấn phím "Set" chọn -10~10.0
-> chuyển sang chế độ LSP (cài đặt giới hạn nhiệt độ tối thiểu)
-> nhấn phím "Set" chọn -55.0~99.9
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ HSP (cài đặt giới hạn nhiệt độ tối đa)
-> nhấn phím "Set" chọn -55.0~99.9
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ dtY
-> nhấn phím "Set" chọn HGd hoặc ELd
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ Sdt
-> nhấn phím "Set" chọn tEd hoặc tld
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ doF
-> nhấn phím "Set" chọn 1~250 time
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ tSd
-> nhấn phím "Set" chọn -55~74.9
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ tPd
-> nhấn phím "Set" chọn 001~250 phút
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ ddI “thời gian chờ trước khi rã đông”
-> nhấn phím "Set" chọn 001~250 phút
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ dPo
-> nhấn phím "Set" chọn no hoặc YES
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ tEd
-> nhấn phím "Set" chọn -29.9~99.9
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ don
-> nhấn phím "Set" chọn 001~250 phút
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ Fdr
-> nhấn phím "Set" chọn Fon hoặc FoF
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ IHd
-> nhấn phím "Set" chọn no hoặc YES
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ drt
-> nhấn phím "Set" chọn 001~250 phút
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ tFd
-> nhấn phím "Set" chọn -55~99.0
-> chuyển sang chế độ Fdt
-> nhấn phím "Set" chọn 001~250 phút
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ FCo
-> nhấn phím "Set" chọn Con hoặc tCo
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ FSt
-> nhấn phím "Set" chọn -55~99.0
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ Fdt
-> nhấn phím "Set" chọn 001~250 phút
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ FdI
-> nhấn phím "Set" chọn 0.1~25.0
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ LPr
-> nhấn phím "Set" chọn -55~99.0
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ dIL
-> nhấn phím "Set" chọn 0.1~25.0
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ HPr
-> nhấn phím "Set" chọn -55~99.0
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ dIH
-> nhấn phím "Set" chọn 0.1~25.0
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ APd
-> nhấn phím "Set" chọn 001~250 phút
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ Atd
-> nhấn phím "Set" chọn 001~250 phút
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ dSP
-> nhấn phím "Set" chọn 001~250 phút
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ ton
-> nhấn phím "Set" chọn 000~999 giây
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ toF
-> nhấn phím "Set" chọn 000~999 giây
-> nhấn phím "tăng" hoặc nhấn phím "giảm"
-> chuyển sang chế độ SEJ
-> nhấn phím "Set" chọn SoF hoặc Son
Lưu ý: sau 2 giây không nhấn phím bất kỳ sẽ tự động quay trở lại màn hình hiển thị nhiệt độ.

Hướng dẫn An toàn và Nguy hiểm:

An toàn:
Vui lòng sử dụng sản phẩm này sau khi lắp đặt thiết bị an toàn, không được sử dụng tại các khu vực nguy hiểm có thể thương tích nghiêm trọng ở người hoặc thiệt hại nghiêm trọng về tài sản và máy móc quan trọng, bởi vì sản phẩm này không được thiết kế như thiết bị an toàn.
Hướng dẫn an toàn và cảnh báo nguy hiểm:
Vui lòng đọc kỹ hướng dẫn sử dụng trước khi đưa thiết bị vào hoạt động
Chúng tôi sẽ không chịu bất kỳ trách nhiệm nào về thiệt hại đối với tài sản hoặc con người do không xử lý đúng cách hoặc không tuân thủ các hướng dẫn an toàn hoặc cảnh báo nguy hiểm.
Vì lý do an toàn và cấp phép, việc chuyển đổi trái phép và / hoặc sửa đổi thiết bị không được phép.
Không vượt quá dòng tối đa cho phép trong trường hợp tải cao hơn, sử dụng contactor có nguồn điện phù hợp. Đảm bảo điện áp được cung cấp phù hợp với các giá trị được chỉ định cho thiết bị.
Thiết bị phải được bảo vệ đầy đủ khỏi nước và bụi theo ứng dụng và có thể tiếp cận được bằng cách sử dụng các công cụ thích hợp
Thiết bị không được tiếp xúc với nhiệt độ quá cao như ánh sáng mặt trời, tác động mạnh hoặc độ ẩm cao.
Không cho phép vận hành hoặc lắp đặt trong các điều kiện môi trường không thuận lợi như mối hàn hoặc tải quá mức hoặc các chất khí dễ cháy, hoặc dung môi.
Tránh vận hành hoặc lắp đặt gần các trường tần số cao như thiết bị hàn, máy khâu, máy phát không dây, hệ thống vô tuyến, bộ điều khiển SCR, v.v.
Không lắp cáp cảm biến gần cáp tín hiệu, cáp nguồn, cáp tải.
Vui lòng sử dụng cáp bảo vệ khi cáp cảm biến dài, tuy nhiên đừng làm nó dài quá.
Vui lòng sử dụng cáp cảm biến không có dấu hiệu hư hại.
Thiết bị không phải là đồ chơi và cần tránh xa trẻ em
Lắp đặt thiết bị chỉ được thực hiện bởi nhân viên có trình độ phù hợp, những người đã quen thuộc với các mối nguy hiển liên quan và các quy định có liên quan.
Bạn không nên mày mò bất cứ thứ gì của sản phẩm có thể không được mở hoặc tháo rời trừ khi bạn biết mình đang làm gì.
