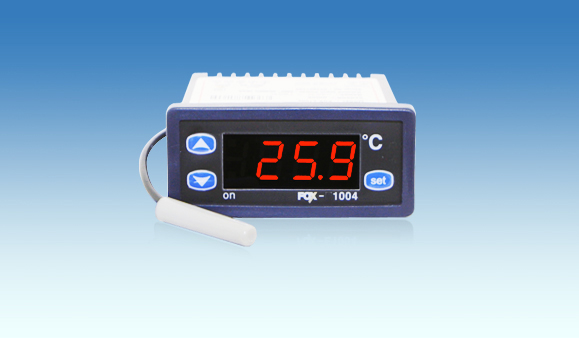

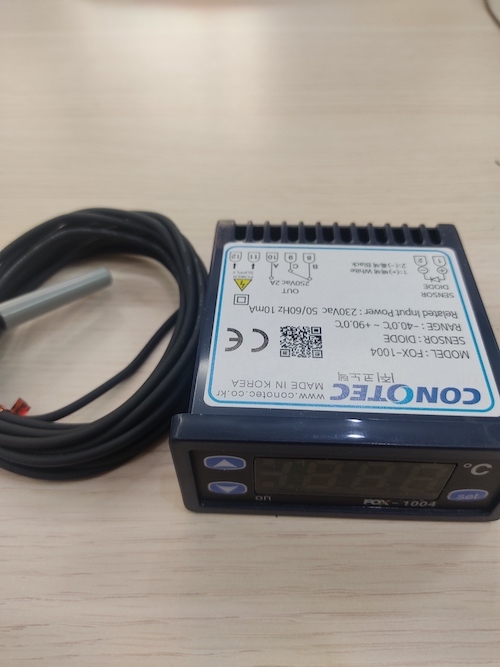

Bộ điều khiển nhiệt độ FOX-1004 Conotec dải đo -40 ~ 90℃
693,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Conotec
Dạng đầu dò nhiệt độ: Đầu dò loại Diode
Dòng series: FOX-1004/E1004/S1004 Conotec
Danh mục sản phẩm:
Điều khiển nhiệt độ
Download:
BỘ ĐIỀU KHIỂN NHIỆT ĐỘ CONOTEC FOX-1004
Bộ điều khiển nhiệt độ FOX-1004 Conotec dải đo -40 ~ 90 oC, cảm biến Diode(3M). Bộ điều khiển nhiệt độ FOX-1004 Conotec kích thước nhỏ gọn, màn hình lớn và sáng dễ nhìn.
Setting Up: Tăng
Setiing Down: Giảm
Output: Ngõ ra
Setting: Set - cài đặt chức năng
Đấu nối cảm biến (sensor)
2 đầu dây của cảm biến (sensor) được đấu vào chân số 1 và 2 của bộ điều khiển nhiệt độ FOX-1004 Conotec.
Đấu nối điện
Nguồn cấp: đấu vào chân số 11 và 12
Machine or magnetic (Thiết bị hay từ tính): đấu vào chân số 10 và 12
Nối tắt: dùng đoạn dây ngắn nối chân 9 với nguồn.
Xem phần phím chức năng sản phẩm phía trên.
Màn hình hiển thị giá trị nhiệt độ hiện tại
-> nhấn phím "Set" giá trị cài đặt sẽ được nhấp nháy trên màn hình hiển thị
-> nhấn phím "setting up" hoặc " setting down" để thay đổi giá trị nhiệt độ
-> nhấn phím "Set" sau khi thay đổi giá trị cài đặt, giá trị cài đặt sẽ được lưu và đồng thời hiển thị nhiệt độ hiện tại.
Xem phần phím chức năng sản phẩm phía trên
-> nhấn giữ phím "Set" 5 giây
-> sau khi giá trị nhiệt độ nhấp nháy trên màn hình hiển thị, chuyển sang chế độ “cooling/heating”
-> nhấn phím "Set"
-> nhấn phím "setting up" chọn chế độ làm lạnh (C) hoặc " setting down" chọn chế độ sưởi ấm (H)
-> nhấn phím "Set"
-> chuyển sang chế độ “độ trễ thời gian”
-> nhấn phím "Set"
-> nhấn phím "setting up" hoặc " setting down" để thay đổi giá trị
-> nhấn phím "Set"
-> chuyển sang chế độ “cài đặt sai số nhiệt độ”
-> nhấn phím "Set"
-> nhấn phím "setting up" hoặc " setting down" để thay đổi giá trị
-> nhấn phím "Set"
-> chuyển sang chế độ “điều chỉnh nhiệt độ”
-> nhấn phím "Set"
-> nhấn phím "setting up" hoặc " setting down" để thay đổi giá trị
Lưu ý: sau 2 giây không nhấn phím bất kỳ sẽ tự động quay trở lại màn hình hiển thị nhiệt độ.
Bộ điều khiển nhiệt độ FOX-E1004 dải đo -40 ~ 90 oC, cảm biến Diode (3M). Độ trễ thời gian ngõ ra, kiểm soát làm lạnh và sưởi ấm, không có dấu thập phân.
Bộ điều khiển nhiệt độ FOX-S1004 dải đo -40 ~ 90 oC, cảm biến Diode (3M). Độ trễ thời gian ngõ ra, chỉ làm lạnh.
Bộ điều khiển nhiệt độ FOX-D1004 dải đo -40 ~ 90 oC, cảm biến Diode (3M). Độ trễ thời gian ngõ ra, điều khiển 2 giai đoạn làm lạnh và sưởi ấm.
Bộ điều khiển nhiệt độ FOX-T1004 dải đo -40 ~ 90 oC, cảm biến Diode (3M). Ngõ ra 1 điều khiển làm lạnh và sưởi ấm, Ngõ ra 2 điều khiển thời gian
Vui lòng sử dụng sản phẩm này sau khi lắp đặt thiết bị an toàn, không được sử dụng tại các khu vực nguy hiểm có thể thương tích nghiêm trọng ở người hoặc thiệt hại nghiêm trọng về tài sản và máy móc quan trọng, bởi vì sản phẩm này không được thiết kế như thiết bị an toàn.
Hướng dẫn an toàn và cảnh báo nguy hiểm:
Vui lòng đọc kỹ hướng dẫn sử dụng trước khi đưa thiết bị vào hoạt động
Chúng tôi sẽ không chịu bất kỳ trách nhiệm nào về thiệt hại đối với tài sản hoặc con người do không xử lý đúng cách hoặc không tuân thủ các hướng dẫn an toàn hoặc cảnh báo nguy hiểm.
Vì lý do an toàn và cấp phép, việc chuyển đổi trái phép và / hoặc sửa đổi thiết bị không được phép.
Không vượt quá dòng tối đa cho phép trong trường hợp tải cao hơn, sử dụng contactor có nguồn điện phù hợp. Đảm bảo điện áp được cung cấp phù hợp với các giá trị được chỉ định cho thiết bị.
Thiết bị phải được bảo vệ đầy đủ khỏi nước và bụi theo ứng dụng và có thể tiếp cận được bằng cách sử dụng các công cụ thích hợp
Thiết bị không được tiếp xúc với nhiệt độ quá cao như ánh sáng mặt trời, tác động mạnh hoặc độ ẩm cao.
Không cho phép vận hành hoặc lắp đặt trong các điều kiện môi trường không thuận lợi như mối hàn hoặc tải quá mức hoặc các chất khí dễ cháy, hoặc dung môi.
Tránh vận hành hoặc lắp đặt gần các trường tần số cao như thiết bị hàn, máy khâu, máy phát không dây, hệ thống vô tuyến, bộ điều khiển SCR, v.v.
Không lắp cáp cảm biến gần cáp tín hiệu, cáp nguồn, cáp tải.
Vui lòng sử dụng cáp bảo vệ khi cáp cảm biến dài, tuy nhiên đừng làm nó dài quá.
Vui lòng sử dụng cáp cảm biến không có dấu hiệu hư hại.
Thiết bị không phải là đồ chơi và cần tránh xa trẻ em
Lắp đặt thiết bị chỉ được thực hiện bởi nhân viên có trình độ phù hợp, những người đã quen thuộc với các mối nguy hiển liên quan và các quy định có liên quan.
Bạn không nên mày mò bất cứ thứ gì của sản phẩm có thể không được mở hoặc tháo rời trừ khi bạn biết mình đang làm gì.
Giới thiệu tổng quát sản phẩm:
Bộ điều khiển nhiệt độ FOX-1004 Conotec dải đo -40 ~ 90 oC, cảm biến Diode(3M). Bộ điều khiển nhiệt độ FOX-1004 Conotec kích thước nhỏ gọn, màn hình lớn và sáng dễ nhìn.
Thông số kỹ thuật sản phẩm:
| Kích thước (mm) | 77(W) x 35(H) x 78(D) |
| Phạm vi hoạt động | -40 ~ 90oC |
| Cảm biến đầu vào | Diode(3M) |
| Sai số hiển thị | ±1%rdg ±1digit |
| Ngõ ra | 1 relay (1c 250VAC 2A) |
| Phím chức năng | Set / Up / Down |
| Phương pháp điều khiển | ON / OFF |
| Nguồn cấp | 100 ~ 240VAC 50/60Hz |
| Nhiệt độ môi trường / độ ẩm | 0 ~ 55oC (32~131oF) 35 ~ 80% RH |
| Trọng lượng | 254g/cái |

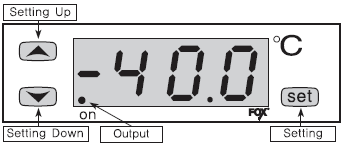

Phím chức năng sản phẩm:
Setting Up: Tăng
Setiing Down: Giảm
Output: Ngõ ra
Setting: Set - cài đặt chức năng

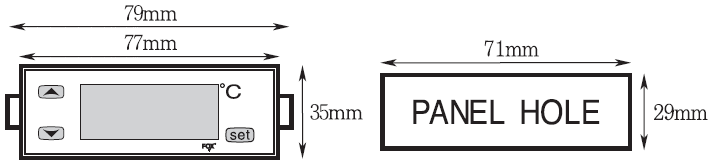

Kích thước sản phẩm:

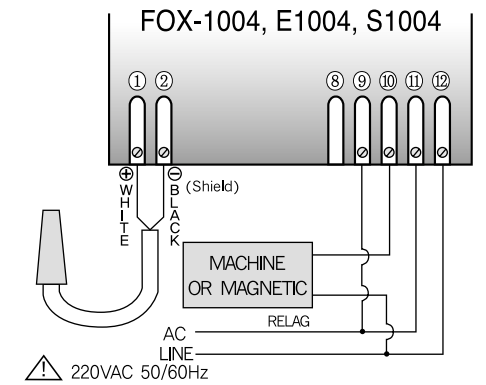

77x35x78 (mm)Sơ đồ đấu dây sản phẩm:
Đấu nối cảm biến (sensor)
2 đầu dây của cảm biến (sensor) được đấu vào chân số 1 và 2 của bộ điều khiển nhiệt độ FOX-1004 Conotec.
Đấu nối điện
Nguồn cấp: đấu vào chân số 11 và 12
Machine or magnetic (Thiết bị hay từ tính): đấu vào chân số 10 và 12
Nối tắt: dùng đoạn dây ngắn nối chân 9 với nguồn.

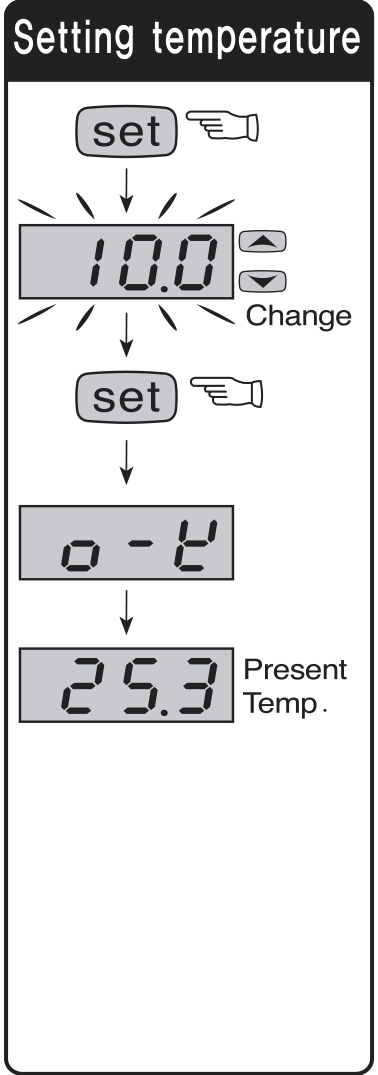

Hướng dẫn cài đặt nhiệt độ sản phẩm:
Hướng dẫn cài đặt nhiệt độ của bộ điều khiển nhiệt độ FOX-1004 Conotec:Xem phần phím chức năng sản phẩm phía trên.
Màn hình hiển thị giá trị nhiệt độ hiện tại
-> nhấn phím "Set" giá trị cài đặt sẽ được nhấp nháy trên màn hình hiển thị
-> nhấn phím "setting up" hoặc " setting down" để thay đổi giá trị nhiệt độ
-> nhấn phím "Set" sau khi thay đổi giá trị cài đặt, giá trị cài đặt sẽ được lưu và đồng thời hiển thị nhiệt độ hiện tại.

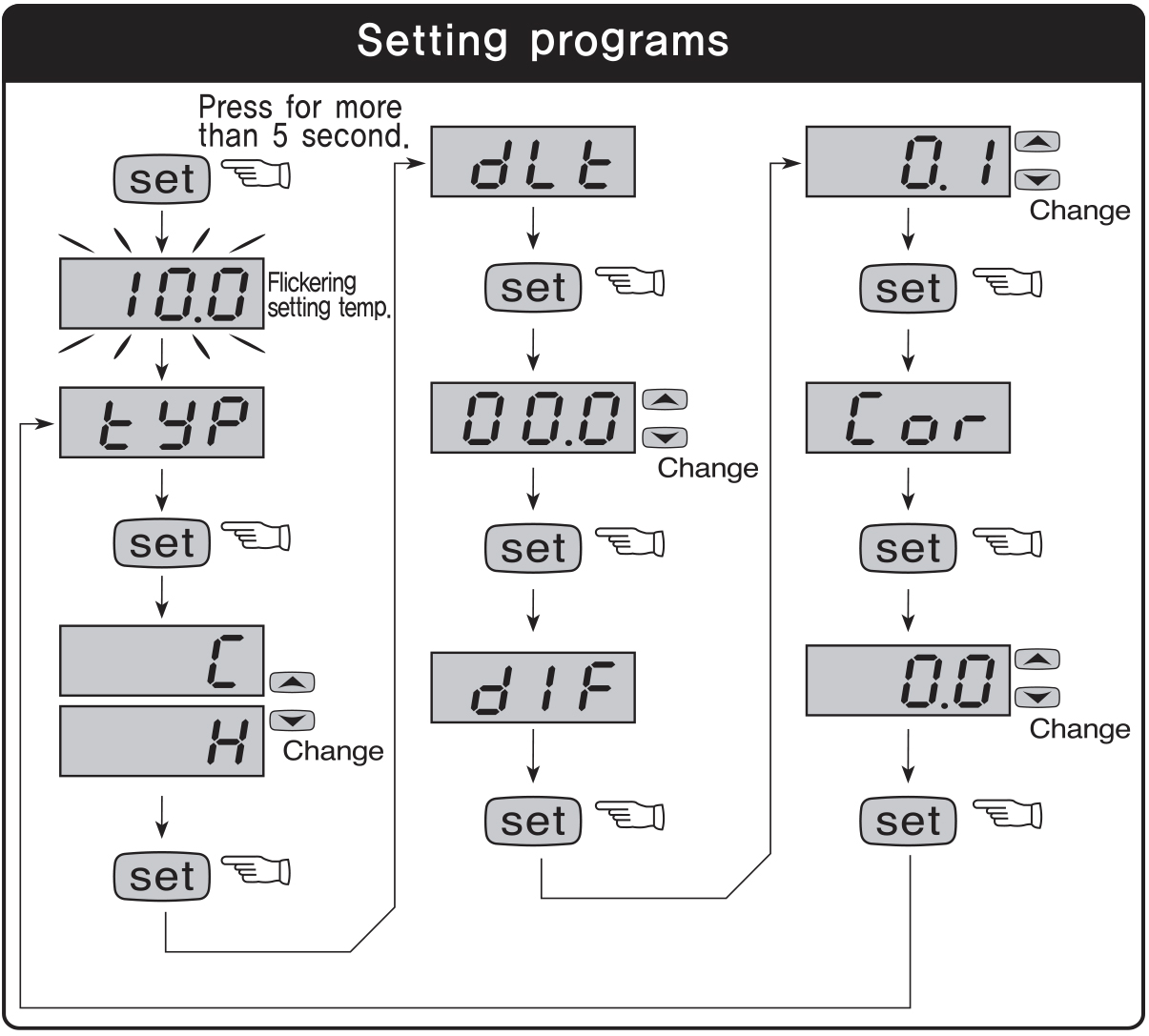

Hướng dẫn cài đặt chương trình sản phẩm:
Hướng dẫn cài đặt chương trình bộ điều khiển nhiệt độ FOX-1004 Conotec.Xem phần phím chức năng sản phẩm phía trên
-> nhấn giữ phím "Set" 5 giây
-> sau khi giá trị nhiệt độ nhấp nháy trên màn hình hiển thị, chuyển sang chế độ “cooling/heating”
-> nhấn phím "Set"
-> nhấn phím "setting up" chọn chế độ làm lạnh (C) hoặc " setting down" chọn chế độ sưởi ấm (H)
-> nhấn phím "Set"
-> chuyển sang chế độ “độ trễ thời gian”
-> nhấn phím "Set"
-> nhấn phím "setting up" hoặc " setting down" để thay đổi giá trị
-> nhấn phím "Set"
-> chuyển sang chế độ “cài đặt sai số nhiệt độ”
-> nhấn phím "Set"
-> nhấn phím "setting up" hoặc " setting down" để thay đổi giá trị
-> nhấn phím "Set"
-> chuyển sang chế độ “điều chỉnh nhiệt độ”
-> nhấn phím "Set"
-> nhấn phím "setting up" hoặc " setting down" để thay đổi giá trị
Lưu ý: sau 2 giây không nhấn phím bất kỳ sẽ tự động quay trở lại màn hình hiển thị nhiệt độ.
Những sản phẩm khác của Conotec trong dòng FOX-1004:
Bộ điều khiển nhiệt độ FOX-1004 dải đo -40 ~ 90 oC, cảm biến Diode (3M). Độ trễ thời gian ngõ ra, kiểm soát làm lạnh và sưởi ấm.Bộ điều khiển nhiệt độ FOX-E1004 dải đo -40 ~ 90 oC, cảm biến Diode (3M). Độ trễ thời gian ngõ ra, kiểm soát làm lạnh và sưởi ấm, không có dấu thập phân.
Bộ điều khiển nhiệt độ FOX-S1004 dải đo -40 ~ 90 oC, cảm biến Diode (3M). Độ trễ thời gian ngõ ra, chỉ làm lạnh.
Bộ điều khiển nhiệt độ FOX-D1004 dải đo -40 ~ 90 oC, cảm biến Diode (3M). Độ trễ thời gian ngõ ra, điều khiển 2 giai đoạn làm lạnh và sưởi ấm.
Bộ điều khiển nhiệt độ FOX-T1004 dải đo -40 ~ 90 oC, cảm biến Diode (3M). Ngõ ra 1 điều khiển làm lạnh và sưởi ấm, Ngõ ra 2 điều khiển thời gian
Hướng dẫn An toàn và Nguy hiểm:
An toàn:Vui lòng sử dụng sản phẩm này sau khi lắp đặt thiết bị an toàn, không được sử dụng tại các khu vực nguy hiểm có thể thương tích nghiêm trọng ở người hoặc thiệt hại nghiêm trọng về tài sản và máy móc quan trọng, bởi vì sản phẩm này không được thiết kế như thiết bị an toàn.
Hướng dẫn an toàn và cảnh báo nguy hiểm:
Vui lòng đọc kỹ hướng dẫn sử dụng trước khi đưa thiết bị vào hoạt động
Chúng tôi sẽ không chịu bất kỳ trách nhiệm nào về thiệt hại đối với tài sản hoặc con người do không xử lý đúng cách hoặc không tuân thủ các hướng dẫn an toàn hoặc cảnh báo nguy hiểm.
Vì lý do an toàn và cấp phép, việc chuyển đổi trái phép và / hoặc sửa đổi thiết bị không được phép.
Không vượt quá dòng tối đa cho phép trong trường hợp tải cao hơn, sử dụng contactor có nguồn điện phù hợp. Đảm bảo điện áp được cung cấp phù hợp với các giá trị được chỉ định cho thiết bị.
Thiết bị phải được bảo vệ đầy đủ khỏi nước và bụi theo ứng dụng và có thể tiếp cận được bằng cách sử dụng các công cụ thích hợp
Thiết bị không được tiếp xúc với nhiệt độ quá cao như ánh sáng mặt trời, tác động mạnh hoặc độ ẩm cao.
Không cho phép vận hành hoặc lắp đặt trong các điều kiện môi trường không thuận lợi như mối hàn hoặc tải quá mức hoặc các chất khí dễ cháy, hoặc dung môi.
Tránh vận hành hoặc lắp đặt gần các trường tần số cao như thiết bị hàn, máy khâu, máy phát không dây, hệ thống vô tuyến, bộ điều khiển SCR, v.v.
Không lắp cáp cảm biến gần cáp tín hiệu, cáp nguồn, cáp tải.
Vui lòng sử dụng cáp bảo vệ khi cáp cảm biến dài, tuy nhiên đừng làm nó dài quá.
Vui lòng sử dụng cáp cảm biến không có dấu hiệu hư hại.
Thiết bị không phải là đồ chơi và cần tránh xa trẻ em
Lắp đặt thiết bị chỉ được thực hiện bởi nhân viên có trình độ phù hợp, những người đã quen thuộc với các mối nguy hiển liên quan và các quy định có liên quan.
Bạn không nên mày mò bất cứ thứ gì của sản phẩm có thể không được mở hoặc tháo rời trừ khi bạn biết mình đang làm gì.
