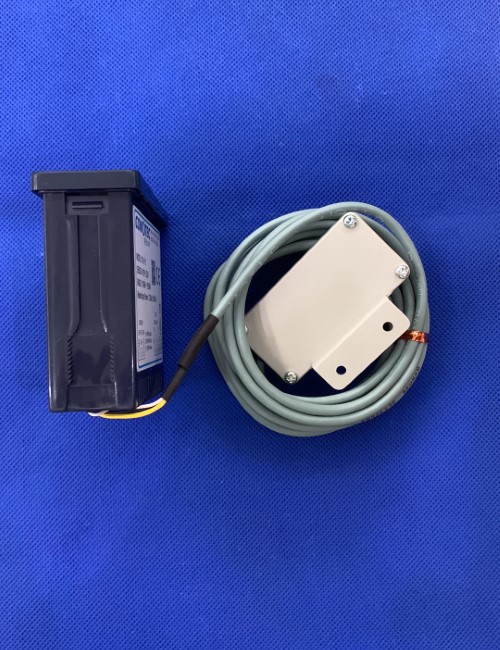

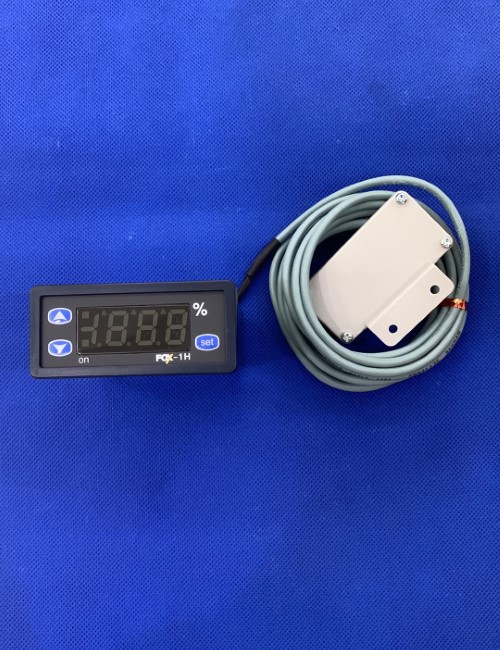

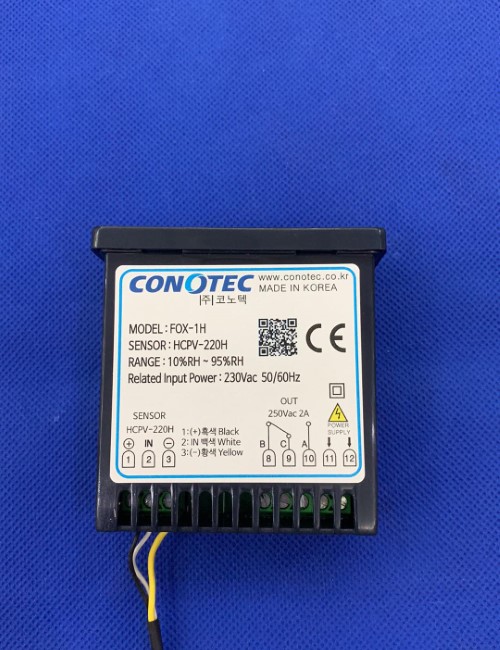

Bộ điều khiển độ ẩm FOX-1H Conotec dải đo 10~90% RH

1,100,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Conotec
Dạng đầu dò nhiệt độ: Đầu dò loại HCPV
Dòng series: FOX-1H Series
Danh mục sản phẩm: Điều khiển nhiệt độ
BỘ ĐIỀU KHIỂN ĐỘ ẨM CONOTEC FOX-1H

Bộ điều khiển nhiệt độ là gì?

Bộ điều khiển nhiệt độ (tên tiếng Anh: Temperature Controllers) là bộ điều khiển được sử dụng để xác định nhiệt độ và ngắt ngõ ra khi nhiệt độ đạt mức mong muốn.

Cấu tạo bộ điều khiển nhiệt độ:

Thông thường bộ điều khiển nhiệt độ có cấu tạo bao gồm các thành phần sau:
Cảm biến: để đo lường giá trị thực tế và kiểm tra nhiệt độ, độ ấm, lưu lượng… đồng thời gửi rnhững thông tin đó đến bộ điều khiển.
Bộ điều khiển: Khi nhận được tín hiệu từ cảm biến nó sẽ bắt đầu xử lí tín hiệu vào và sau đó nó sẽ xuất tín hiệu tới thiết bị kiểm soát.
Thiết bị điều khiển: Sẽ thực hiện theo sự lập trình của bộ điều khiển đã cung cấp.
Nhằm đáp ứng nhu cầu kiểm soát, điều khiển nhiệt độ trong tủ đông, tủ lạnh, máy ấp trứng, nhà nuôi yến, nhà kính, trồng trọt thực phẩm,... Conotec - một hãng chuyên sản xuất đồng hồ nhiệt độ độ ẩm tại Hàn Quốc - cho ra mắt đa dạng sản phẩm điều khiển nhiệt độ với các chức năng khác nhau tuỳ theo nhu cầu người sử dụng.

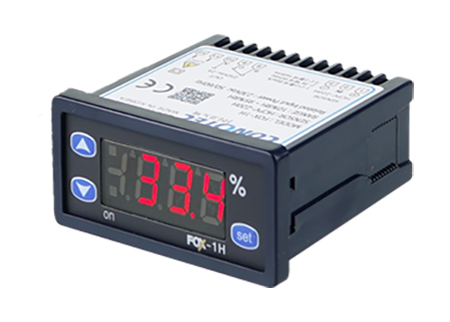

Giới thiệu tổng quát sản phẩm:

bo-dieu-khien-do-am-1h

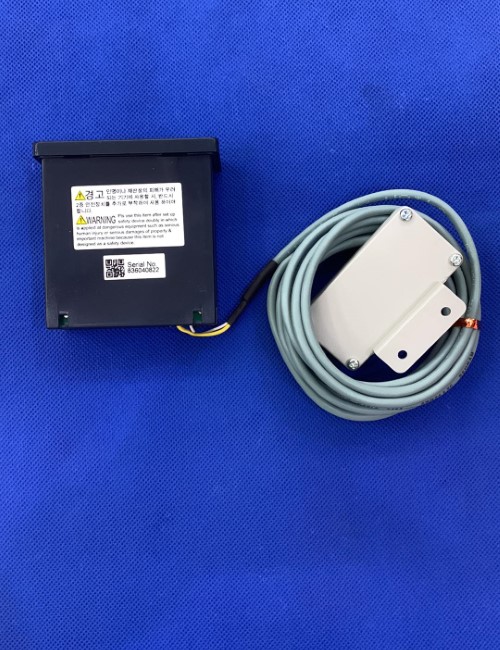

Bộ điều khiển độ ẩm FOX-1H Conotec dải đo 10~90% RH, cảm biến ngõ ra HCPV-220H. Bộ điều khiển độ ẩm FOX-1H Conotec kích thước nhỏ gọn, màn hình lớn và sáng dễ nhìn.

Thông số kỹ thuật sản phẩm:

Kích thước (mm)77(W) x 35(H) x 78(D)
Phạm vi hoạt động10~90% RH
Cảm biến đầu vàoHCPV-220H
Sai số hiển thị±1%rdg ±1digit
Ngõ ra1 relay (1c 250VAC 2A)
Phím chức năngSet / Up / Down
Phương pháp điều khiểnON / OFF
Nguồn cấp100 ~ 240VAC 50/60Hz
Nhiệt độ môi trường / độ ẩm0 ~ 55oC (32~131oF)
35 ~ 80% RH
Trọng lượng312g/cái

Phím chức năng sản phẩm:

bo-dieu-khien-do-am-1h-chuc-nang
1: Tăng
2: Giảm
3: Set - cài đặt chức năng
4: Đèn báo ngõ ra

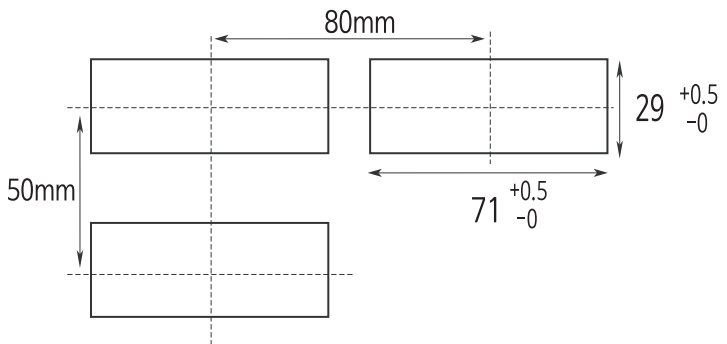

Kích thước sản phẩm:

77x35x78 (mm)
bo-dieu-khien-do-am-1h-kich-thuoc
bo-dieu-khien-do-am-1h-kich-thuoc

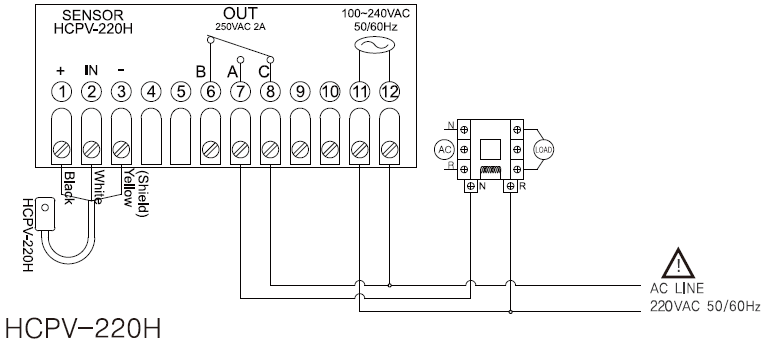

Sơ đồ đấu dây sản phẩm:

bo-dieu-khien-do-am-1h-so-do-dau-day

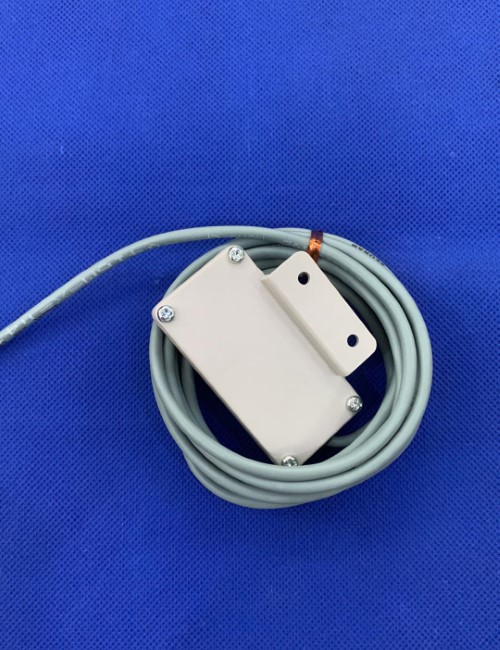

Cảm biến HCPV-220H:
Dây đen của cảm biến HCPV-220H: nối vào số 1 của FOX-1H
Dây trắng của cảm biến HCPV-220H: nối vào số 2 của FOX-1H
Dây vàng của cảm biến HCPV-220H: nối vào số 3 của FOX-1H
Đấu nối điện
Nguồn cấp vào chân số 11 và 12
Thiết bị vào chân số 7 và 11

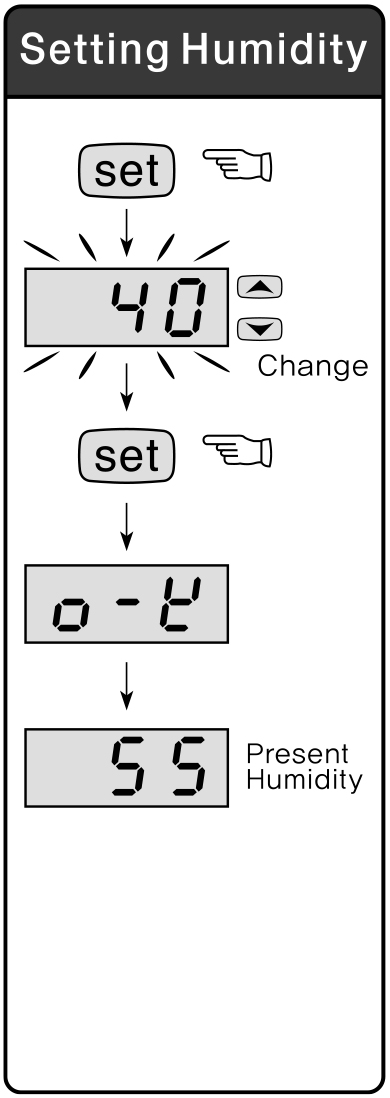

Hướng dẫn cài đặt độ ẩm sản phẩm:

bo-dieu-khien-do-am-1h-cai-dat-nhiet-do
Hướng dẫn cài đặt nhiệt độ của bộ điều khiển độ ẩm FOX-1H Conotec:
Màn hình hiển thị giá trị nhiệt độ hiện tại
-> nhấn phím "Set"
-> giá trị cài đặt sẽ được nhấp nháy trên màn hình hiển thị
-> nhấn phím "tăng" hoặc "giảm" để thay đổi giá trị độ ẩm
-> nhấn phím "Set" để xác nhận giá trị độ ẩm mới
-> Màn hình hiển thị giá trị độ ẩm hiện tại

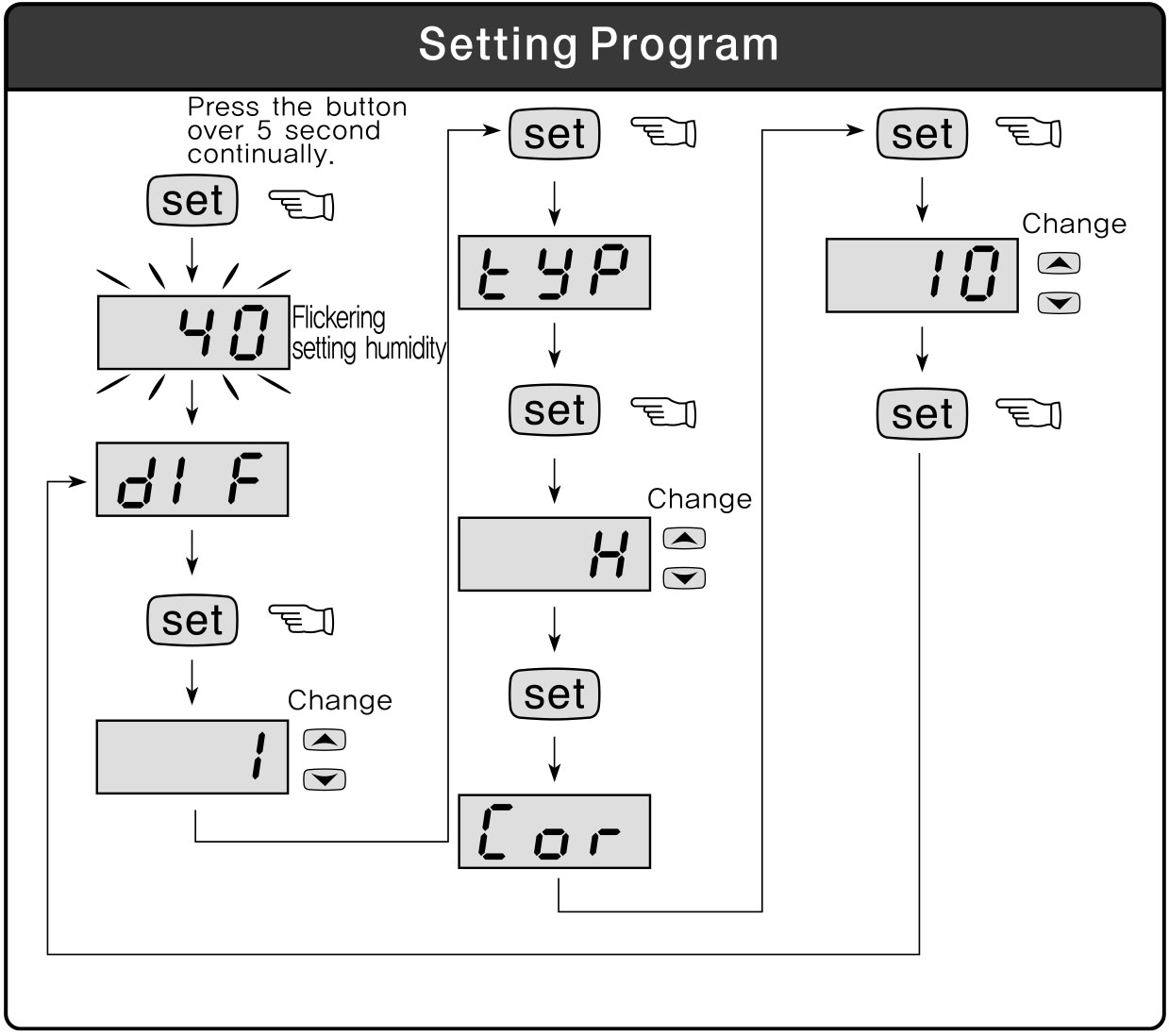

Hướng dẫn cài đặt chương trình sản phẩm:

bo-dieu-khien-do-am-1h-cai-dat-chuong-trinh
Hướng dẫn cài đặt chương trình bộ điều khiển độ ẩm FOX-1H Conotec.
Xem phần phím chức năng sản phẩm phía trên
-> nhấn giữ phím "Set" 5 giây
-> sau khi giá trị nhiệt độ nhấp nháy trên màn hình hiển thị, chuyển sang chế độ “sai số độ ẩm”
-> nhấn phím "Set"
-> nhấn phím "tăng" hoặc "giảm" để thay đổi
-> nhấn phím "Set"
-> chuyển sang chế độ “cài đặt độ ẩm”
-> nhấn phím "Set"
-> nhấn phím "tăng" hoặc "giảm" để thay đổi
-> nhấn phím "Set"
-> chuyển sang chế độ “điều chỉnh độ ẩm hiên tại”
-> nhấn phím "Set"
-> nhấn phím "tăng" hoặc "giảm" để thay đổi
-> nhấn phím "Set" quay lại từ đầu
Lưu ý: sau 2 giây không nhấn phím bất kỳ sẽ tự động quay trở lại màn hình hiển thị nhiệt độ

Hướng dẫn An toàn và Nguy hiểm:

An toàn:
Vui lòng sử dụng sản phẩm này sau khi lắp đặt thiết bị an toàn, không được sử dụng tại các khu vực nguy hiểm có thể thương tích nghiêm trọng ở người hoặc thiệt hại nghiêm trọng về tài sản và máy móc quan trọng, bởi vì sản phẩm này không được thiết kế như thiết bị an toàn.
Hướng dẫn an toàn và cảnh báo nguy hiểm:
Vui lòng đọc kỹ hướng dẫn sử dụng trước khi đưa thiết bị vào hoạt động
Chúng tôi sẽ không chịu bất kỳ trách nhiệm nào về thiệt hại đối với tài sản hoặc con người do không xử lý đúng cách hoặc không tuân thủ các hướng dẫn an toàn hoặc cảnh báo nguy hiểm.
Vì lý do an toàn và cấp phép, việc chuyển đổi trái phép và / hoặc sửa đổi thiết bị không được phép.
Không vượt quá dòng tối đa cho phép trong trường hợp tải cao hơn, sử dụng contactor có nguồn điện phù hợp.  Đảm bảo điện áp được cung cấp phù hợp với các giá trị được chỉ định cho thiết bị.
Thiết bị phải được bảo vệ đầy đủ khỏi nước và bụi theo ứng dụng và có thể tiếp cận được bằng cách sử dụng các công cụ thích hợp
Thiết bị không được tiếp xúc với nhiệt độ quá cao như ánh sáng mặt trời, tác động mạnh hoặc độ ẩm cao.
Không cho phép vận hành hoặc lắp đặt trong các điều kiện môi trường không thuận lợi như mối hàn hoặc tải quá mức hoặc các chất khí dễ cháy, hoặc dung môi.
Tránh vận hành hoặc lắp đặt gần các trường tần số cao như thiết bị hàn, máy khâu, máy phát không dây, hệ thống vô tuyến, bộ điều khiển SCR, v.v.
Không lắp cáp cảm biến gần cáp tín hiệu, cáp nguồn,  cáp tải.
Vui lòng sử dụng cáp bảo vệ khi cáp cảm biến dài, tuy nhiên đừng làm nó dài quá.
Vui lòng sử dụng cáp cảm biến không có dấu hiệu hư hại.
Thiết bị không phải là đồ chơi và cần tránh xa trẻ em
Lắp đặt thiết bị chỉ được thực hiện bởi nhân viên có trình độ phù hợp, những người đã quen thuộc với các mối nguy hiển liên quan và các quy định có liên quan.
Bạn không nên mày mò bất cứ thứ gì của sản phẩm có thể không được mở hoặc tháo rời trừ khi bạn biết mình đang làm gì.
