Bộ điều khiển chuyển động loại tốc độ cao Autonics PMC-1HS-232
8,091,600 VNĐ
Liên hệ 094 788 1820
Bộ điều khiển chuyển động loại tốc độ cao Autonics PMC-1HS-232
4 chế độ hoạt động: quét, liên tục, chỉ mục, chương trình
12 lệnh điều khiển và lên đến 64 bước lập trình mỗi trục
Ngõ vào / ngõi ra giao diện song song cho phép giao tiếp với PLC
Lập trình hoạt động, cài đặt và chỉnh sửa thông số với phần mềm chuyên dụng
Hỗ trợ tín hiệu điều khiển để điều khiển giai đoạn XY thuận tiện
Điều khiển từ xa thông qua cổng nối tiếp (RS232C) trên tất cả model
Hướng dẫn và theo dõi với Thiết bị hướng dẫn (Teaching Unit) (PMC-2TU-232)
Giới thiệu tổng quan:
Bộ điều khiển chuyển động tốc độ cao series PMC-1HS / 2HS là bộ điều khiển độc lập có khả năng điều khiển 1 trục hoặc 2 trục. Series PMC-1HS / 2HS có tính năng xử lý lên đến 4 Mpps và 4 chế độ hoạt động (scan, continuous, index, program), đồng thời có 12 lệnh điều khiển với 64 bước. Người dùng có thể lập trình, cài đặt và chỉnh sửa thông số có thể được thực hiện dễ dàng thông qua một phần mềm chuyên dụng.Tính năng chính:
Xử lý tốc độ cao lên đến 4 Mpps4 chế độ hoạt động: quét, liên tục, chỉ mục, chương trình
12 lệnh điều khiển và lên đến 64 bước lập trình mỗi trục
Ngõ vào / ngõi ra giao diện song song cho phép giao tiếp với PLC
Lập trình hoạt động, cài đặt và chỉnh sửa thông số với phần mềm chuyên dụng
Hỗ trợ tín hiệu điều khiển để điều khiển giai đoạn XY thuận tiện
Điều khiển từ xa thông qua cổng nối tiếp (RS232C) trên tất cả model
Hướng dẫn và theo dõi với Thiết bị hướng dẫn (Teaching Unit) (PMC-2TU-232)
Thông số kỹ thuật PMC-1HS-232:
| Số trục | 1 trục |
| Loại | Loại độc lập |
| Tiếp điểm ngõ vào/ngõ ra | I/F song song: 13/4 Trục X: 8/5 (chung: 0/1) Trục Y: 8/5 (chung: 0/1) |
| Chế độ hoạt động | INDEX, PROGRAM(64 bước), JOG, CONTINUOUS |
| Cài đặt đúng vị trí | TUYỆT ĐỐI, TƯƠNG ĐỐI |
| Tốc độ điều khiển | 1pps~4Mpps |
| Phương pháp kết nối | RS232C |
| Giao thức truyền thông | Giao thức Autonics |
| Nguồn cấp | 24VDC |
| Số bước Index | 64 bước mỗi trục |
| Dải định vị | -8,388,608 đến 8,388,607 (có chức năng điều chỉnh xung) |
| Số tốc độ điều khiển | 1 pps đến 4 Mpps (từ 1 đến 8,000 × độ phóng đại 1 đến 500) |
| Phụ kiện_Thông dụng | Hướng dẫn sử dụng, CD |
| Phụ kiện_Giắc cắm nguồn | CN1: MC1,5/2-ST-3.5 (PHOENIX): 1 |
| Phụ kiện_Giắc cắm RS232C | CN2: RS-232C Cáp truyền thông (1.5m): 1 |
| Phụ kiện_Giắc cắm P I/F | CN3: 20P MIL tiêu chuẩn, 2.54mm Giắc cắm: 1 |
| Phụ kiện_Giắc cắm ngõ ra/ngõ vào trục X | CN4: 16P MIL tiêu chuẩn, 2.54mm Giắc cắm: 1 (2HS: 2) |
| Môi trường_Nhiệt độ xung quanh | 0 đến 45℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH |
| Trọng lượng | Xấp xỉ 386g (Xấp xỉ 96.8g) |
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Bảng chọn mã PMC-1HS/2HS Series:

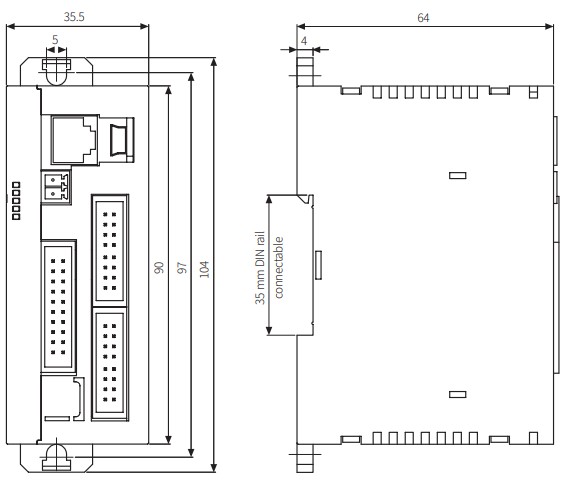

Kích thước PMC-1HS/2HS Series:

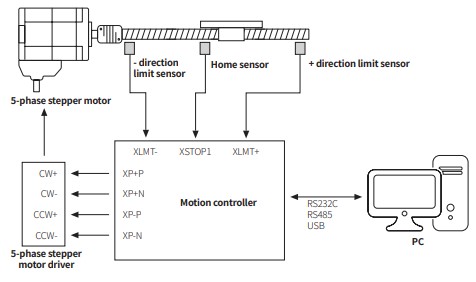

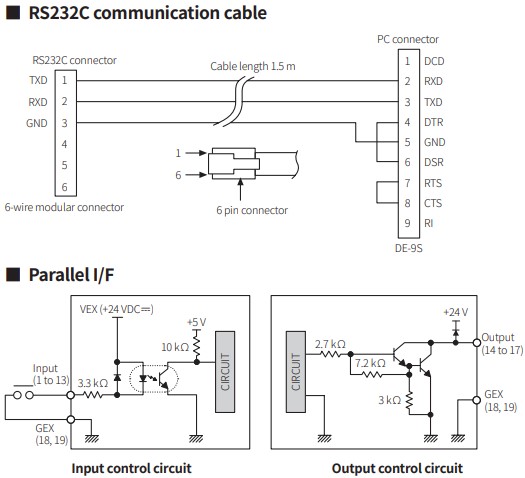

Sơ đồ đấu dây:
