Bộ điều khiển chuyển động 2 trục Autonics PMC-2HSN-485
9,444,600 VNĐ
Liên hệ 094 788 1820
Bộ điều khiển chuyển động 2 trục Autonics PMC-2HSN-485
Điều khiển nội suy tuyến tính/tròn
Dải hoạt động lên đến 200 bước với 17 chương trình hoạt động khác nhau
Giao diện điều khiển đa dạng (USB, RS232C, RS485, Song song l I/F)
Điều khiển lên đến 32 trục (16 thiết bị) thông qua truyền thông nối tiếp RS485 (Modbus RTU)
4 chế độ hoạt động : Jog, Continuous, Index, Program
Chức năng đối xứng / bất đối xứng hình thang, chức năng giảm / tăng tốc hình chữ S.
Giới thiệu tổng quan:
Bộ điều khiển chuyển động loại nội suy dòng PMC-2HSP có tính năng điều khiển 2 trục độc lập tốc độ cao với tốc độ xử lý lên đến 4 Mpps. Dòng PMC-2HSP hỗ trợ điều khiển nội suy tuyến tính và tròn. Có thể lập trình 200 bước hoạt động với 17 điều khiển và 4 chế độ hoạt động có sẵn (quét, liên tục, lập chỉ mục, chương trình). Có thể điều khiển nhiều trục lên đến 32 trục (16 đơn vị) với giao tiếp RS485 (Modbus RTU).Tính năng chính:
Điều khiển 2 trục độc lập với tốc độ hoạt động cao max. 4MppsĐiều khiển nội suy tuyến tính/tròn
Dải hoạt động lên đến 200 bước với 17 chương trình hoạt động khác nhau
Giao diện điều khiển đa dạng (USB, RS232C, RS485, Song song l I/F)
Điều khiển lên đến 32 trục (16 thiết bị) thông qua truyền thông nối tiếp RS485 (Modbus RTU)
4 chế độ hoạt động : Jog, Continuous, Index, Program
Chức năng đối xứng / bất đối xứng hình thang, chức năng giảm / tăng tốc hình chữ S.
Thông số kỹ thuật PMC-2HSN-485:
| Số trục | 2 trục |
| Loại | Loại độc lập |
| Đặc điểm chính | Tăng / giảm tốc hình chữ S |
| Tiếp điểm ngõ vào/ngõ ra | I/F song song: 13/4 Trục X: 8/6 (chung: 2/2) Trục Y: 8/6 (chung: 2/2) |
| Chế độ hoạt động | INDEX, PROGRAM(200 bước), JOG, CONTINUOUS |
| Cài đặt đúng vị trí | TUYỆT ĐỐI, TƯƠNG ĐỐI |
| Tốc độ điều khiển | 1pps~4Mpps |
| Phương pháp kết nối | RS485 |
| Giao thức truyền thông | Modbus RTU |
| Thư viện áp dụng | Ngôn ngữ lập trình C (DLL) |
| Nguồn cấp | 24VDC |
| Số bước Index | 64 bước mỗi trục |
| I/O | Song song I / F (CN3): 13 ngõ vào, 4 ngõ ra Song song I / F (CN3): 13 đầu vào, 4 đầu ra• Trục X (CN4) / trục Y (CN5): 8 ngõ vào, 6 ngõ ra (đa năng I / O, 2) |
| Phụ kiện | [Thông dụng] Giắc cắm nguồn, giắc cắm I / O: 3 (PI / F, trục X, trục Y), RS232C Cáp truyền thông (1.5m): 1 [Loại USB] USB Cáp truyền thông 1m: 1 • [RS485] Giắc cắm RS485: 1 |
| Môi trường_Nhiệt độ xung quanh | 0 đến 45℃, bảo quản: -15 đến 70℃ |
| Môi trường_Độ ẩm xung quanh | 20 đến 90%RH, bảo quản: 20 đến 90%RH |
| Trọng lượng | Xấp xỉ 344g(Xấp xỉ 101.5g) |
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.

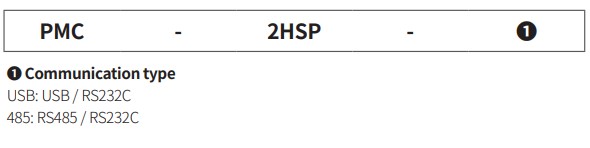

Bảng chọn mã PMC-1HS/2HS Series:
Kích thước PMC-1HS/2HS Series:

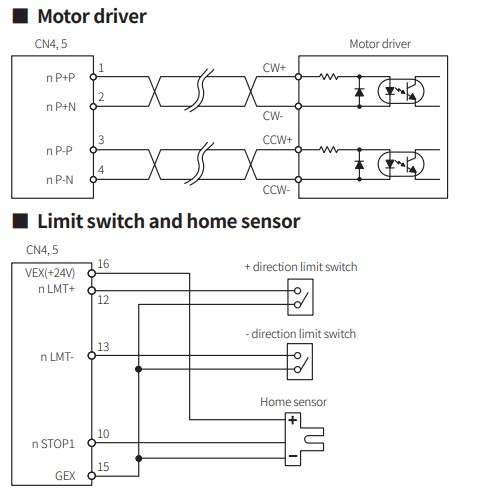

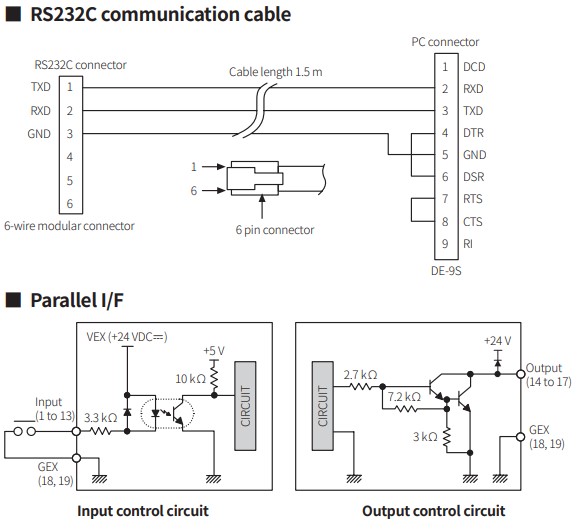

Sơ đồ đấu dây:
