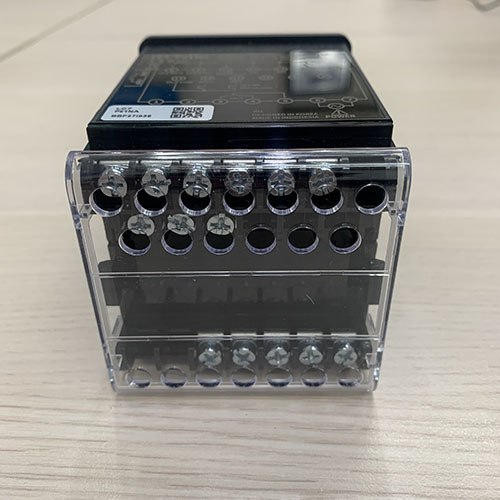

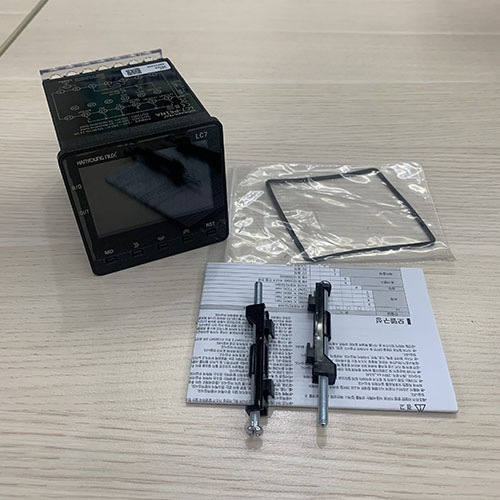

Bộ đếm / bộ định thời Hanyoung LC7-P61NA
BỘ ĐẾM/ BỘ ĐỊNH THỜI HANYOUNG LC7-P61NA
Giới thiệu tổng quát sản phẩm:
Bộ đếm / bộ định thời series LC tích hợp chức năng của bộ đếm và bộ định thời. Series LC có nhiều loại ngõ vào / ngõ ra và công suất tải lên đến 5A. Model RS485 của series này cho phép người dùng cài đặt cấu hình và giám sát các thông số từ xa qua máy tính cá nhân. Series LC bao gồm model 4 chữ số và 6 chữ số với 4 kích cỡ DIN tiêu chuẩn (48×96, 48 × 48, 72 × 72, 72 x 36 mm).
· Phương pháp hiển thị : LCD
· Phương thức hoạt động : Bộ đếm: Đếm xuôi, đếm ngược, đếm xuôi/ngược
· Bộ định thời: Đếm xuôi, Đếm ngược ,Hẹn giờ kép
· Terminal : Terminal block
· Hoạt động ngõ ra : TÍN HIỆU ON DELAY, NGUỒN ON DELAY, FLICKER, INTERVAL, ADDITION, TÍN HIỆU OFF DELAY, ON-OFF DELAY, INTEGRATION TIME
· Nguồn cấp : 100 - 240 VAC. 50/60 ㎐
· Cấu trúc bảo vệ : IP66(bảng điều khiển phía trước)
Thông số kỹ thuật sản phẩm:
Kiểu | LC7-P61NA |
Nguồn cấp | 100 - 240 VAC. 50/60 ㎐ |
Phương pháp hiển thị | LCD |
Phương thức hoạt động | Bộ đếm: Đếm xuôi, đếm ngược, đếm xuôi/ngược |
Terminal | Terminal block |
Thời gian hoạt động | POWER ON START |
Nguồn cấp bên ngoài | Max. 12VDC ±10%, 100mA |
Phương pháp ngõ vào tín hiệu | Ngõ vào điện áp (PNP), Hoặc ngõ vào điện áp (NPN) |
Tốc độ đếm tối đa | 1, 30, 1k , 10k [cps] |
Độ rộng tín hiệu tối thiểu | 1ms/20ms |
Dải cài đặt | 0.001 giây đến 9.999 giây, 0.01 giây đến 99.99 giây, 0.1 giây đến 999.9 giây, 1 giây đến 9999 giây, 1 giây đến 99 phút 59 giây, 0.1 phút đến 999.9 phút, 1 phút đến 9999 phút, 1 phút đến 99 giờ 59 phút, 1 giờ đến 9999 giờ |
Ngõ ra điều khiển_Loại | 1 bước preset |
Ngõ ra điều khiển_Relay | SPDT (1c): 1 |
Cấu trúc bảo vệ | IP66(bảng điều khiển phía trước) |
Bộ đếm_Phạm vi đếm | -99999 đến 999999 |
Bộ đếm_Tỷ lệ | Điểm thập phân đến chữ số thứ năm |
Bộ đếm_Độ rộng tối thiểu của tín hiệu ngõ vào | RESET: Tùy chọn 1ms/20ms |
Bộ định thời_Độ rộng tín hiệu ngõ vào | INA, RESET, INHIBIT, BATCH, RESET: |
Môi trường_Nhiệt độ xung quanh | -10 đến 55℃, bảo quản: -25 đến 65℃ |
Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
Cân nặng | Xấp xỉ 222g |
Bảng chọn mã hàng sản phẩm:
Kích thước sản phẩm: 72x72

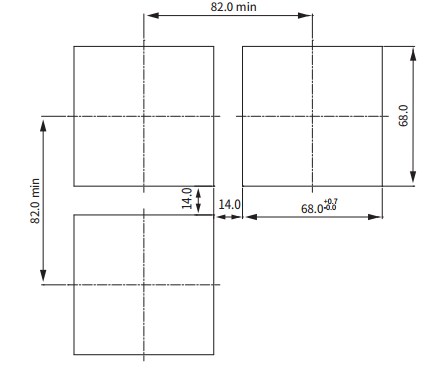

Kích thước lỗ khoét mặt tủ:

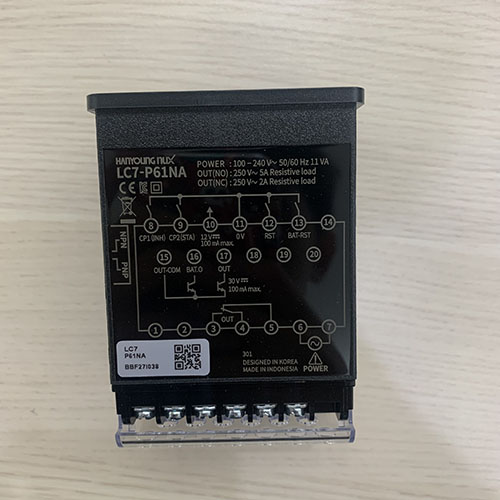

Sơ đồ đấu dây sản phẩm:
Ứng dụng:
Bộ đếm, bộ định thời có thể ứng dụng trong các dây chuyền sản xuất dùng để đếm số lượng sản phẩm, đóng gói, đo cắt sản phẩm, chiết rót dung dịch vào chai,....
