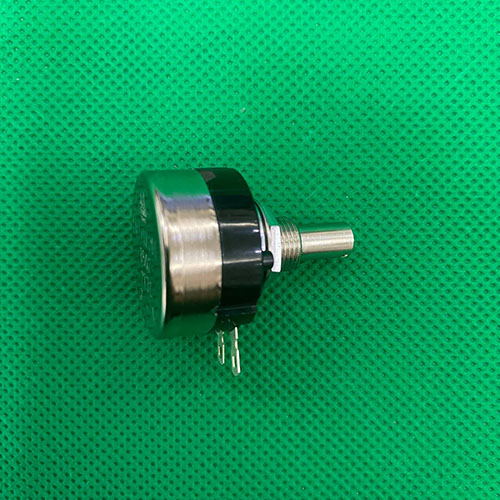

BIẾN TRỞ Tocos VR5K
Giới thiệu tổng quát sản phẩm:
Biến Trở VR là thiết bị có điện trở thuần có thể biến đổi được theo ý muốn. Chúng có thể được sử dụng trong các mạch điện để điều chỉnh hoạt động của mạch điện và điều chỉnh điện áp các thiết bị điện công nghiệp.
Thông số kỹ thuật
- Dải kháng tiêu chuẩn: 10K ohm
- Khả năng điều chỉnh:
Điện áp : ± 0.01%
Điện trở : ± 0.05%
- Công suất đánh giá (tối đa 300 volts)
70 ° C : 0.5 W
125 ° C : 0W
- Dải nhiệt độ hoạt động: -55 ° C đến +125 ° C
- Hệ số Nhiệt độ: ± 100 ppm / ° C
- Điện trở tinh chỉnh: 5 kOhm
Cách mắc biến trở theo từng bước
Bước 1: Xác định 3 chân trên biến trở. Đặt biến trở sao cho núm vặn hướng lên trên trần nhà và 3 chân về phía bạn. Với biến trở ở vị trí này, bạn có thể xem các chân theo thứ tự từ trái qua phải là 1,2,3. Bạn cần nhớ chính xác thứ tự vì có thể dễ bị nhầm lẫn khi biến trở thay đổi vị trí.
![](/Uploads/images/img/images/VR1K%201.jpg)
Bước 2: Nối đất chân đầu tiên của biến trở. Để sử dụng biến trở điều khiển âm lượng (vì đây là ứng dụng phổ biến nhất), chân số 1 sẽ được nối đất. Để làm điều này, bạn cần hàn một đầu của dây điện với chân số 1 và hàn đầu kia vào mass của mạch điện tử.
Bắt đầu bằng cách đo chiều dài dây điện, bạn cần phải mắc chân biến trở với một vị trí thuận tiện trên khung máy. Sử dụng kéo cắt dây điện theo chiều dài phù hợp.
Sử dụng mỏ hàn điện tử để hàn một đầu của dây điện với chân số 1. Hàn đầu kia vào khung mass của mạch điện tử. Điều này sẽ giúp biến trở nối đất, cho giá trị về 0 khi núm vặn ở vị trí tối thiểu.
![](/Uploads/images/img/images/VR1K%202.jpg)
Bước 3: Mắc chân số 2 vào đầu ra của mạch. Chân số 2 là đầu vào của biến trở, nên sẽ được nối với đầu ra của mạch điện. Dùng hàn để cố định lại vị trí nối.
![](/Uploads/images/img/images/VR1K%203.jpg)
Bước 4: Nối chân số 3 với đầu vào của mạch. Chân số 3 là đầu ra của biến trở, vì vậy nó phải được nối với đầu vào của mạch. Dùng hàn để cố định lại vị trí nối.
![](/Uploads/images/img/images/VR1K%204.jpg)
Bước 5: Kiểm tra biến áp để chắc chắn đã đấu dây chính xác. Khi biến trở đã được đấu dây, bạn có thể kiểm tra bằng cách sử dụng vôn kế. Chạm que đo của vôn kế với đầu vào và đầu ra của biến áp và xoay núm chỉnh. Khi xoay núm chỉnh thì giá trị đo trên vôn kế sẽ thay đổi tức là đã mắc đúng.
