Biến tần Hitachi WJ200N-022SFC

6,468,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hitachi
Công suất: 2.2kW[3Hp]
Điện áp: Vào 1 Pha 220VAC - Ra 3 Pha 220VAC
Dòng series: WJ200/WJ200N - Dòng biến tần hiệu suất cao, kích thước nhỏ gọn (Hitachi)
Ứng dụng: Biến tần dùng cho băng tải vừa và nhỏ
Danh mục sản phẩm: Biến tần

BIẾN TẦN HITACHI WJ200N-022SFC

Giới thiệu tổng quát sản phẩm:

Biến tần Hitachi thương hiệu của Nhật bản được sản xuất ở Trung Quốc với  chất lượng rất tốt nhiều chế độ tính năng điều khiển. Về chế độ bảo hành thì biến tần Hitachi bảo hành 12 tháng

Thông số kỹ thuật sản phẩm:

Mã hàng

WJ200N-022SFC

Điện áp nguồn

1-pha: 200V-15% đến 240V +10%

Điện áp đầu ra

3Pha 220-240VAC

Dòng định mức ngõ ra

24A

Tần số nguồn cấp

50/60 Hz biên độ dao động ± 5%

Công suất

2.2KW (3HP)

Công suất nguồn cấp

4,1KVA

Công suất quá tải

150% 60 giây

Momen khởi động

200% @ 0,5Hz (điều khiển vector không cảm biến)

Dải tần số sóng mang

2kHz-15kHz

Dải tần số cài đặt

0.1Hz-400Hz

Độ phân giải tần số đầu vào

 Digital : ± 0,01% tần số tối đa
Analogue: ± 0,2% tần số tối đa (25 ° C ± 10 ° C)

Hiển thị

Led 7 đoạn (5 chữ số)

Thời gian tang giảm tốc

0.1-3600 giây

Cài đặt Tần số

Bảng điều khiển: cài đặt giá trị  bằng bàn phím

Tín hiệu bên ngoài : 0 đến 10 VDC (trở kháng đầu vào 10kΩ), 4 đến 20mA (trở kháng đầu vào 100Ω), Chiết áp (1k đến 2kΩ, 2W)

Truyền thông : RS485 ModBus RTU, tùy chọn mạng khác

Chạy FWD / REV

Bảng điều khiển: Chạy / Dừng (Chuyển tiếp / Đảo ngược thay đổi bằng lệnh)

Tín hiệu bên ngoài : Chạy / dừng chuyển tiếp, Chạy / dừng ngược lại

Truyền thông  : RS485 ModBus RTU, tùy chọn mạng khác

Thiết bị đầu cuối : 7 thiết bị đầu cuối, có thể thay đổi nguồn / chìm bằng một thanh ngắn

Các chức năng khác

Điều khiển V / f, tăng mô-men xoắn bằng tay / tự động, điều chỉnh tăng điện áp đầu ra, chức năng AVR, giảm điện áp khởi động, lựa chọn dữ liệu động cơ, tự động điều chỉnh, kiểm soát ổn định động cơ, bảo vệ chạy ngược, điều khiển vị trí đơn giản, kiểm soát mô-men xoắn đơn giản, giới hạn mô-men xoắn, tự động Giảm tần số sóng mang, hoạt động tiết kiệm năng lượng, chức năng PID, hoạt động không ngừng khi mất điện tức thời, điều khiển phanh, phanh phun DC, phanh động (BRD), giới hạn trên và dưới tần số, tần số nhảy, tăng và decel đường cong (S, U , U đảo ngược, EL-S), cấu hình tốc độ 16 giai đoạn, điều chỉnh tốt tần số bắt đầu, tăng và giảm tốc độ dừng, quá trình chạy bộ, tính toán tần số, bổ sung tần số, tăng / giảm tốc độ 2 giai đoạn, lựa chọn chế độ dừng, tần suất bắt đầu / kết thúc ., bộ lọc đầu vào tương tự, bộ so sánh cửa sổ, thời gian phản hồi đầu vào đầu vào, chức năng trì hoãn / giữ tín hiệu đầu ra, hạn chế hướng quay, chọn phím dừng, khóa phần mềm, chức năng dừng an toàn, chức năng chia tỷ lệ, hạn chế hiển thị, mật khẩu chức năng, thông số người dùng, khởi tạo, lựa chọn hiển thị ban đầu, điều khiển quạt làm mát, cảnh báo, thử lại chuyến đi, khởi động lại tần số kéo vào, khớp tần số, hạn chế quá tải, hạn chế quá dòng, điện áp bus DC AVR

Các chức năng ngõ vào

FW (lệnh chạy thuận), RV (lệnh chạy ngược), CF1 - CF4 (cài đặt tốc độ nhiều giai đoạn), JG (lệnh chạy nhanh), DB (phanh ngoài), SET (đặt động cơ thứ hai), 2CH (tăng tốc 2 giai đoạn . / decel. command), FRS (lệnh dừng chạy tự do), EXT (chuyến đi bên ngoài), USP (chức năng khởi động), CS (chuyển đổi nguồn thương mại), SFT (khóa mềm), AT (lựa chọn đầu vào tương tự), RS (đặt lại ), PTC (bảo vệ nhiệt điện trở nhiệt), STA (khởi động), STP (dừng), F / R (tiến / lùi), PID (tắt PID), PIDC (đặt lại PID), UP (chức năng điều khiển từ xa), DWN ( chức năng điều khiển từ xa xuống), UDC (xóa dữ liệu điều khiển từ xa), OPE (điều khiển người vận hành), SF1 - SF7 (cài đặt tốc độ nhiều giai đoạn; hoạt động bit), OLR (hạn chế quá tải), TL (bật giới hạn mô-men xoắn), TRQ1 (mô-men xoắn chuyển đổi giới hạn1), TRQ2 (chuyển đổi giới hạn mô-men xoắn2), BOK (xác nhận phanh), LAC (hủy bỏ LAD), PCLR (xóa lệch vị trí), ADD (kích hoạt thêm tần số), F-TM (đầu nối lực chế độ), ATR (cho phép đầu vào lệnh mô-men xoắn), KHC (Xóa công suất tích lũy), MI1 - MI7 (đầu vào mục đích chung cho EzSQ), AHD (giữ lệnh tương tự), CP1– CP3 (công tắc vị trí nhiều tầng), ORL (giới hạn tín hiệu trả về không), ORG (tín hiệu kích hoạt của trả về không), SPD (chuyển đổi tốc độ / vị trí), GS1, GS2 (đầu vào STO, tín hiệu liên quan đến an toàn), 485 (tín hiệu giao tiếp khởi động), PRG (thực hiện chương trình EzSQ) , HLD (giữ lại tần số đầu ra), ROK (cho phép lệnh chạy), EB (phát hiện hướng quay của pha B), DISP (giới hạn hiển thị), NO (không có chức năng)

Các chức năng ngõ ra

RUN (tín hiệu chạy), FA1 - FA5 (tín hiệu đến tần số), OL, OL2 (tín hiệu thông báo trước quá tải), OD (tín hiệu lỗi lệch PID), AL (tín hiệu cảnh báo), OTQ (ngưỡng mô-men xoắn vượt / dưới), UV ( dưới điện áp), TRQ (tín hiệu giới hạn mô-men xoắn), RNT (hết thời gian chạy), ONT (hết thời gian BẬT nguồn), THM (cảnh báo nhiệt), BRK (nhả phanh), BER (lỗi phanh), ZS (phát hiện 0Hz) , DSE (lệch tốc độ quá mức), POK (hoàn thành định vị), ODc (ngắt kết nối đầu vào điện áp tương tự), OIDc (ngắt kết nối đầu vào dòng điện tương tự), FBV (đầu ra PID giai đoạn hai), NDc (phát hiện ngắt kết nối mạng), LOG1 –LOG3 (Logic tín hiệu đầu ra), WAC (cảnh báo tuổi thọ tụ điện), WAF (cảnh báo quạt làm mát), FR (tiếp điểm khởi động), OHF (cảnh báo quá nhiệt tản nhiệt), LOC (Tải thấp), MO1 - MO3 (đầu ra chung cho EzSQ), IRDY ( biến tần sẵn sàng), FWR (hoạt động thuận), RVR (hoạt động ngược), MJA (lỗi lớn),

WCO (bộ so sánh cửa sổ O), WCOI (bộ so sánh cửa sổ OI), FREF (nguồn lệnh tần số), REF (nguồn lệnh chạy), SETM (động cơ thứ hai không hoạt động), EDM (STO (tắt mô-men xoắn an toàn) theo dõi hiệu suất), OP (tùy chọn tín hiệu điều khiển), KHÔNG (không có chức năng)

Chức năng bảo vệ

Quá dòng, quá áp, dưới điện áp, quá tải, quá tải điện trở phanh, lỗi CPU, lỗi bộ nhớ, chuyến đi bên ngoài, lỗi USP, phát hiện lỗi nối đất khi bật nguồn, lỗi nhiệt độ, lỗi giao tiếp nội bộ, lỗi trình điều khiển, lỗi nhiệt điện trở, lỗi phanh, dừng an toàn, quá tải ở tốc độ thấp, lỗi giao tiếp modbus, lỗi tùy chọn, ngắt kết nối bộ mã hóa, quá tốc độ, lỗi lệnh EzSQ, lỗi lồng EzSQ, lỗi thực thi EzSQ, chuyến đi của người dùng EzSQ

Nhiệt độ môi trường xung quanh

-10 ℃-50 ℃

Độ ẩm

20-90% RH, không ngưng tụ ..

Nhiệt độ bảo quản

-20℃- +65℃

Tiêu Chuẩn

IP20

Trọng lượng (g)

1.8kg

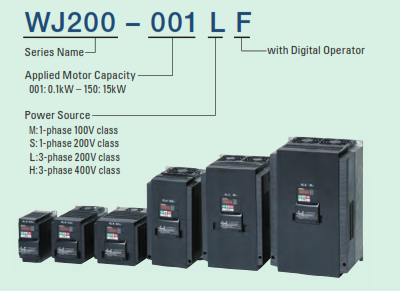

Bảng chọn mã hàng sản phẩm:

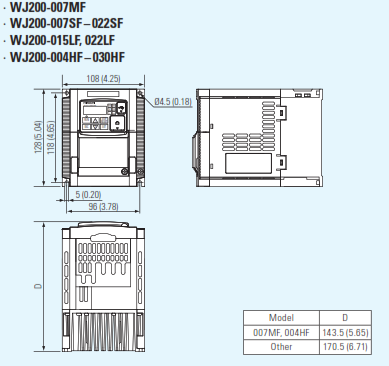

Kích thước sản phẩm :

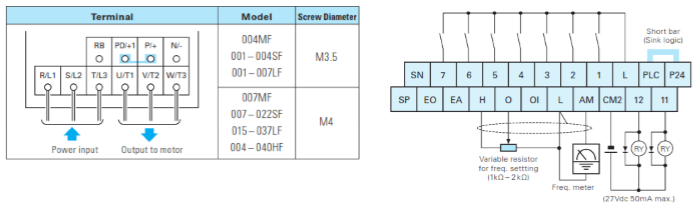

Sơ đồ đấu dây sản phẩm:

Ứng dụng : tiết kiệm điện năng ,dùng để điều khiển và bảo vệ  động cơ trong công nghiệp cho các ứng dụng cho tải vừa và nhỏ như, quạt hút quạ thổi , máy bơm, máy đóng gói thực phẩm,băng tải.v..v.
