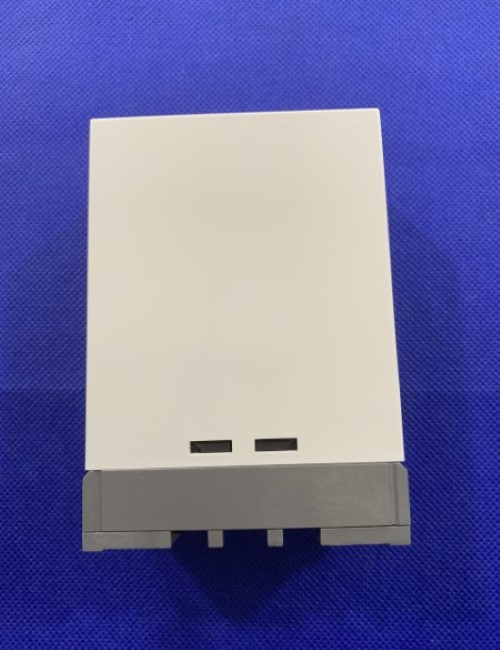

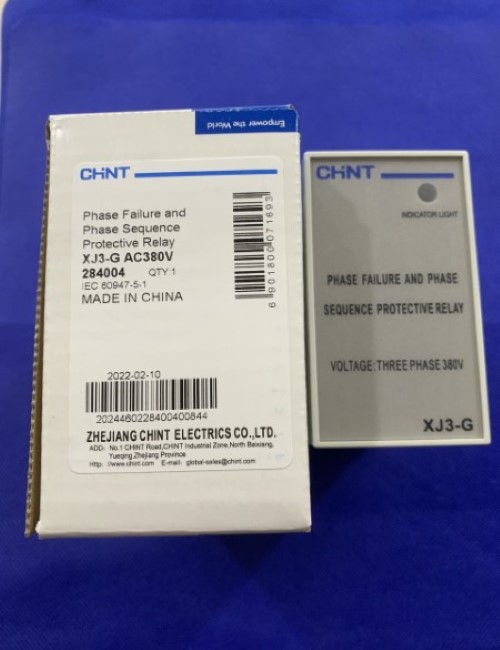

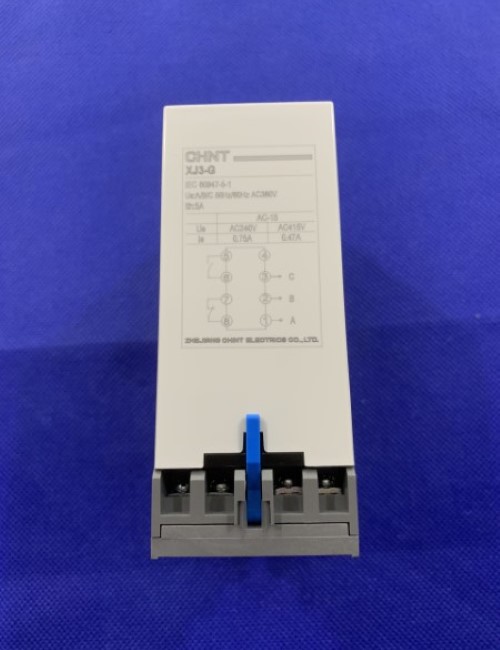

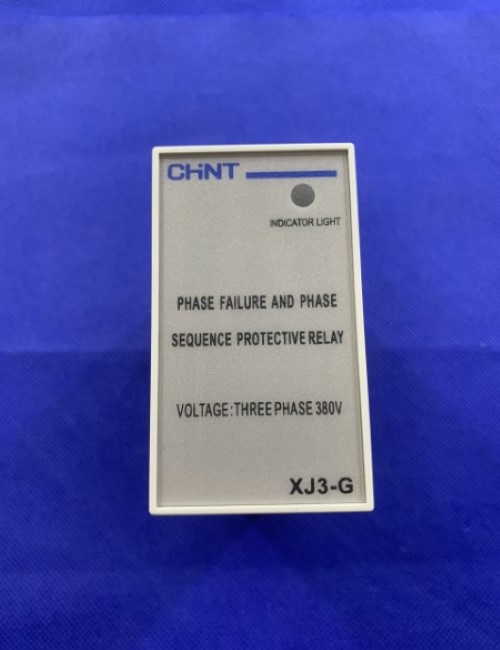

Bảo vệ mất pha, thứ tự pha, cân bằng pha Chint XJ3-G AC380V
276,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: CHINT
Danh mục sản phẩm:
Relay trung gian
XJ3-G AC380V
Giới thiệu sản phẩm
- Rơ le hay Relay bảo vệ Chint XJ3-G dùng để bảo vệ lỗi pha và thứ tự pha được sử dụng để bảo vệ cho mạch điện 3 pha điện áp AC. Dòng sản phẩm này được thiết kế với tính năng hiệu suất đáng tin cậy. Phù hợp với mọi ứng dụng cùng với sự tiện lợi cho quá trình lắp đặt sử dụng.Nguyên lý hoạt động
- Thiết bị bắt đầu hoạt động ngay khi nó được lắp đặt vào mạch điều khiển phù hợp theo đúng thiết kế. Ngay khi một trong các pha đầu vào bị gián đoạn hoặc khi một trong các pha bị lỗi. Relay bảo vệ CHINT XJ3-G sẽ ngay lập tức tác động thông qua việc ngắt cặp tín hiệu cấp nguồn điều khiển cho mạch điện. Và khi đó toàn bộ mạch điều khiển sẽ ngừng hoạt động. Đảm bảo cho các thiết bị phần phụ tải không bị hư hỏng. Khi hoạt động trong trường hợp nguồn cấp không đảm bảo yêu cầu.
- Khi một trong ba pha cáp nguồn bị tác động thay đổi thứ tự chính xác đã được hiệu chỉnh lúc đầu. Sau quá trình bảo trì hệ thống hoặc do thay đổi nguồn cấp. Rơ le XJ3 sẽ thực hiện xác lập trình tự pha và tác động ngắt tín hiệu duy trì mạch điều khiển của hệ thống cung cấp nguồn điện. Qua đó thực hiên đầy đủ chức năng bảo vệ các thiết bị trong hệ thống.
Thông số Kỹ Thuật
| Tên sản phẩm | Relay bảo vệ pha XJ3-G AC380V Chint |
| Điện áp | 3 Pha (50Hz) 380VAC |
| Dòng tải | 5A |
| Bảo vệ quá áp | 380~460VAC, thời gian trễ: 1,5~4s (có thể điều chỉnh) |
| Bảo vệ thấp áp | 300~380VAC, thời gian trễ: 2~9s (có thể điều chỉnh) |
| Độ chính xác với điện áp | ±5% |
| Lỗi pha | Điện áp nguồn cấp < 60%Ue và Bảo vệ thứ tự pha ≤ 2s |
| Công suất tiếp điểm | AC380V 3A |
| Công suất tiêu thụ | ≤ 1W |
| Độ bền điện | 10⁵ ( không lớn hơn tải định mức) |
| Dải Nhiệt độ hoạt động | -5°C~+40°C |
| Tính năng | Bảo vệ quá tải, sụt áp, mất pha, đảo pha |
| Hãng sản xuất | Chint |

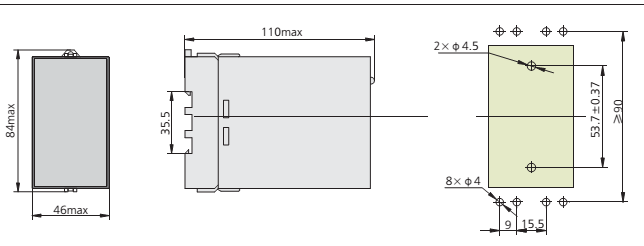

Kích thước sản phẩm

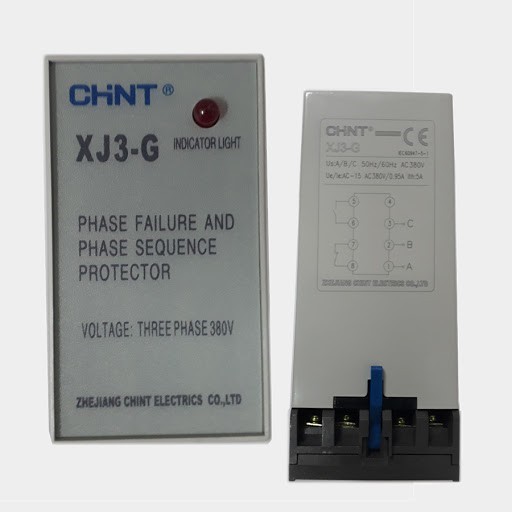

Sơ đồ Nguyên lý
Ứng dụng
-Dùng để bảo vệ và giá sát lỗi điện áp của mạch 3 pha, bao gồm: Mất pha, đảo pha, quá áp, thấp áp…Dùng bảo vệ điện áp trong hệ thông điện công nghiệp, xây dựng và dân dụng…
Dùng bảo vệ động cơ …
