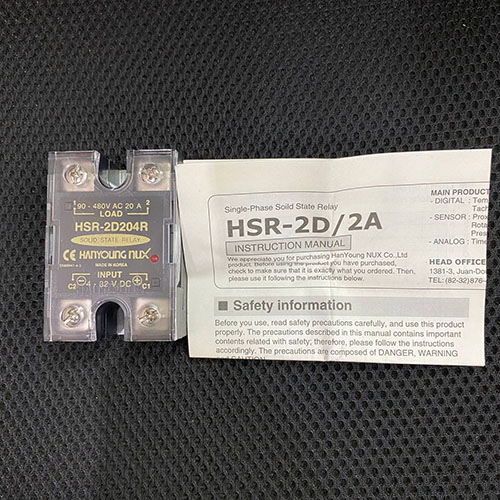

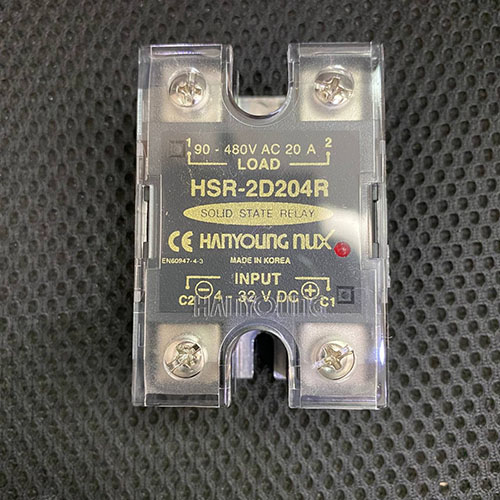

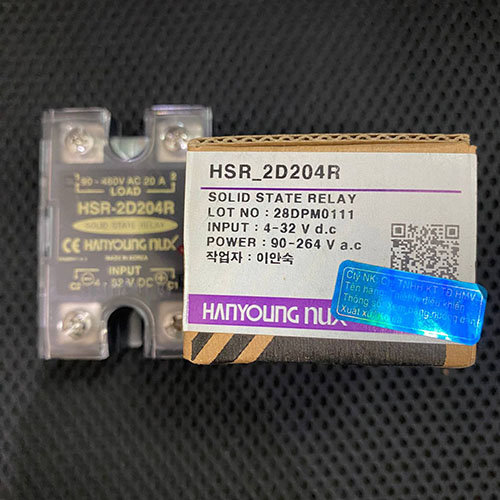

Relay bán dẫn Hanyoung HSR-2D204R

463,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Hanyoung

Dòng series: HSR-2 Series

Danh mục sản phẩm: Relay trung gian

Mô tả chi tiết

GIỚI THIỆU RỜ LE BÁN DẪN HSR-2D204R

GIỚI THIỆU TỔNG QUÁT SẢN PHẨM

- Tuỳ chọn phương pháp điều khiển random hoặc Zero switching
- Điện áp tải 100-440 V a.c
- Độ tin cậy cao khi không tiếp xúc
- Cách điện cao giữa đầu vào và đầu ra
- Công suất lớn với kích thước nhỏ gọn và trọng lượng nhẹ

MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Model		HSR-2A102	HSR-2A202	HSR-2A302	HSR-2A402	HSR-2A502	HSR-2A702
Load	Rated load voltage	100 - 240 V AC
	Power supply voltage	90 - 264 V AC
	Peak voltage	600 V				800 V
	(no repetition)
	Rated load current	10:00 SA	20 A	30 A	40 A	50 A	70 A
	Frequency	25 - 65 ㎐
	Input current	170 A	250 A	315 A		580 A
	Leakage current	15 ㎃
	Output ON voltage dropping	1.3 V	1.6 V	1.8 V
	Min operation current	1:00 SA
	Response speed	1/2 cycle + 1 ㎳ max.
		Max 1 ㎳
Input	Rated voltage	100 - 240 V AC
	Usable voltage range	90 - 264 V AC
	Impedance	Max 40 ㏀
	Operation voltage	Min 72 V AC
	Return voltage	Max 40 V AC
	Input current	240 V AC / 9 ㎃ (±4)
Insulation resistance		500 V DC, 100 ㏁ (Between the input / output and case)
Dielectric strength		2,500 V AC (for 1 min at 60㎐)
Vibration resistance		10 - 55 ㎐ Double amplitude : 1.5 ㎜, each X, Y and Z direction for 2 hour
Shock resistance		1,000 ㎨, X,Y,Z each X, Y and Z direction for 3 times
Storage temperature		-30 ℃ ~ 90 ℃
Ambient temperature		-20 ℃ ~ 80 ℃
Ambient humidity		45 ~ 85 % RH
weight		Approx 150 g (included the weight of box)

BẢNG CHỌN MÃ HÀNG SẢN PHẨM

Kiểu	Mã					Mô tả
HSR-2						Rờ le bán dẫn 1 pha
Điện áp kích	D					4 - 32 V d.c
Điện áp kích	A					90 - 264 V a.c
Dòng tải (A)		10				10:00 SA
		20				20 A
		30				30 A
		40				40 A
		50				50 A
		70				70 A
Điện áp tải			2			90 - 264 V AC (đện áp thấp)
Điện áp tải			4			90 - 480 V AC (điện áp cao)
Phương pháp điều khiển				Z		Zero Cross Switching
Phương pháp điều khiển				R		Random Switching
Đế tản nhiệt					-	Không có
Đế tản nhiệt					T	Tích hợp trên rờ le bán dẫn (dùng cho 50A và 70A)

KÍCH THƯỚC SẢN PHẨM

Kích thước: 44 (mm) x 64 (mm) x 28.6 (mm)

Trọng lượng: 150g

Đơn vị tính: cái

SƠ ĐỒ KẾT NỐI SẢN PHẨM

ỨNG DỤNG:

Rờ le bán dẫn HSR2D504RT được dùng phổ biến trong các hệ thống điều khiển nhiệt nhằm kết hợp với đồng hồ điều khiển nhiệt dộ duy trì nhiệt ở mức ổn định. Các ứng dụng thường thấy trong ngành thực phẩm (làm bánh,…), luyện kim, nông nghiệp (máy ấp trứng,...),…
