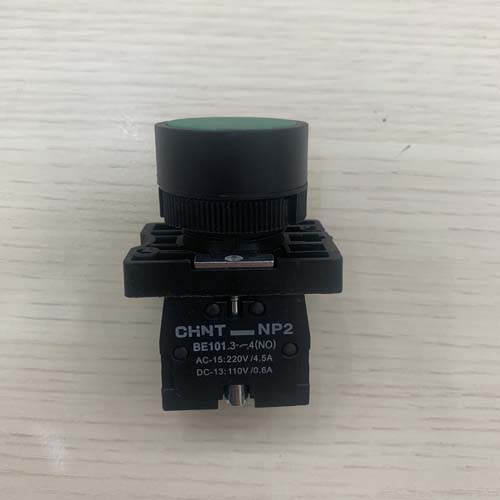

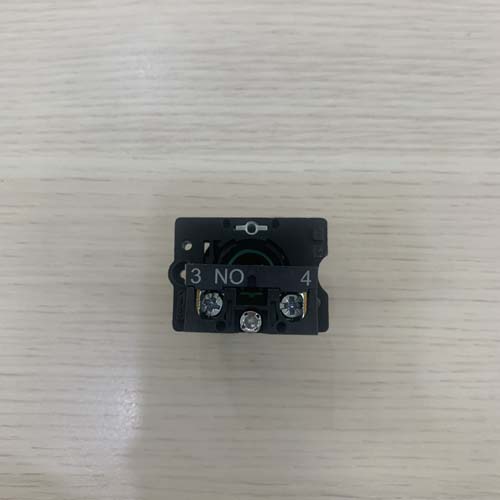

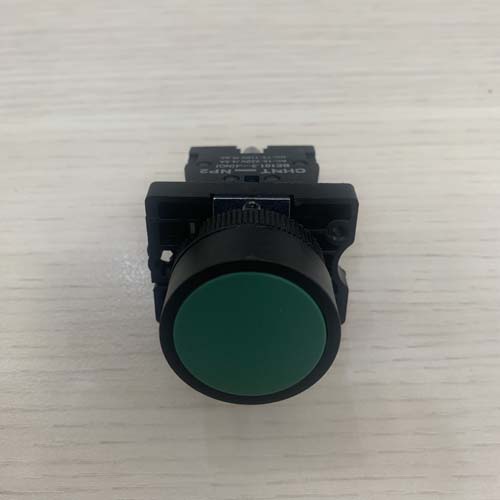

NÚT NHẤN DÙ CHINT NP2-EC31
GIỚI THIỆU SẢN PHẨM
Nút nhấn NP2 được sử dụng trong mạch điều khiển công nghiệp với tần số AC 50Hz hoặc 60Hz, điện áp hoạt động danh định lên đến 415V và hoạt động DC điện áp lên đến 250V. Nó được sử dụng để điều khiển bộ khởi động điện từ, công tắc tơ, rơ le và các mạch điện khác. Nút bấm với chỉ báo cũng phù hợp cho các ứng dụng cần đèn báo tín hiệu.
+ Phù hợp với điện áp: AC50/60HZ, AC380V/DC220V;
+ Cấp bảo vệ chống bụi: IP40;
+ Phù hợp tiêu chuẩn: IEC60947-5-1;+ Chứng nhận: CCC, CE, EAC. UL, ACCE-NOM, Ukraine;
THÔNG SỐ SẢN PHẨM
Điều kiện môi trường | Nhiệt độ môi trường xung quanh. | -5 ℃ ~ + 40 ℃, nhiệt độ trung bình nên không vượt quá + 35 ℃ trong vòng 24 giờ |
Độ nóng và ẩm điều kiện khí quyển | Độ ẩm tương đối không được vượt quá 50% ở + 40 ℃; lên đến 90% tại + 20 ℃; |
Độ cao | Không ảnh hưởng dưới 2000m |
Lớp ô nhiễm / hạng mục cài đặt | Lớp 3 / II |
Các thông số kỹ thuật | Điện áp hoạt động định mức Ue (V) | AC-15: 415/380/240/220; DC-13: 250/220/125/110 |
Dòng điện hoạt động định mức(mA) | AC-15: 1.9/2.5/3/4.5; DC-13: 0.27/0.3/0.55/0.6 |
Điện áp cách điện định mức Ui (V) | 415 |
Nhiệt thông thường Ith hiện tại (A) | 10 |
Điện áp chịu xung định mức Uimp (kV) | 2.5 |
Lớp bảo vệ đầu | IP40, IP65 |
Điện áp hoạt động định mức của nút Ue (V) | Xem phần thân để biết thêm chi tiết |
Dòng điện hoạt động định mức của nút Ie (mA) | Xem phần thân để biết thêm chi tiết |
KÍCH THƯỚC SẢN PHẨM: 42x30x70
KÍCH THƯỚC KHOÉT LỖ
![](/Uploads/images/img/images/NP2_ktt%20lo.png)
Đường kính của lỗ lắp cho nút lắp bảng +0,4 Φ 22 là 22,3 0 mm; đầu kim loại phù hợp để lắp bảng điều khiển có độ dày 1mm ~ 6mm; đầu nhựa phù hợp để lắp bảng điều khiển có độ dày từ 1mm ~ 4mm.
ỨNG DỤNG:
Công tắc dùng để tác động thay đổi trạng thái của các mạch điều khiển, mạch động lực trong tủ điện thường thấy trong công nghiệp
