Điều khiển nhiệt độ Hanyoung ND4-PKMR-05

354,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Dòng series: ND4 Series
Danh mục sản phẩm: Điều khiển nhiệt độ

BỘ ĐIỀU KHIỂN NHIỆT ĐỘ ND4-PKMR-05

Tổng quan sản phẩm:

TÊN SẢN PHẨM

Bộ điều khiển nhiệt độ ND4-PKMR05 Hanyoung

LOẠI

Bộ điều khiển nhiệt độ không hiển thị PV

DÒNG

ND4

NGUỒN CẤP

110/220VAC

CÔNG SUẤT TIÊU THỤ

3VA max.

DẢI NHIỆT ĐỘ

0-200°C

PHƯƠNG THỨC ĐIỀU KHIỂN

Điều khiển tỉ lệ

TÍN HIỆU ĐẦU VÀO

Cặp nhiệt K

TÍN HIỆU RA ĐIỀU KHIỂN

Rơ le loại1c, 250VAC, 3A (tải trở)

TÍN HIỆU RA CẢNH BÁO

-

CHẾ ĐỘ ĐIỀU KHIỂN

Điều khiển nghịch (Điều khiển nóng)

NHIỆT ĐỘ MÔI TRƯỜNG

0-50°C

ĐỘ ẨM MÔI TRƯỜNG

35-85% RH

KÍCH THƯỚC (WXHXD)

48x48x79.5mm

TRỌNG LƯỢNG

200g



Thông số kỹ thuật:

[ Input ]



thermocouple

K

Thermoresistor

Pt100 Ω(IEC751)

Input impedance

Approx. 1 MΩ(Thermocouple input)

Allowable signal source resistance

Max. 100 Ω (thermocouple input)

Allowable wiring resistance

Resistance thermometer 10 Ω or less.
(The resistance between the three lines should be the same)

Allowable input voltage

Within ± 10 V (thermocouple, RTD, DC voltage)

Reference contact compensation error

±2.0 ℃ (0 ~ 50 ℃)



[ Control functions and outputs ]



Control Method

Time Proportional Control, ON/OFF Control(By type code configuration)

Control operation

Reverse action control or Direct action control (By type code configuration)

Setting range

Refer to Standard range code

Proportional Band

3 % of Max. Range (fixed)

Proportional Cycle

Relay Output : 20 sec
SSR Output : 2 sec

Input disconnection detection

Output when range is out

Control Output

Relay Output : 250Va.c, 3 A (resistive load)
SSR Output : Voltage pulse 12Vd.c. (Resistive Load Min.800 Ω)



[ General Specifications ]



Power supply voltage

110 V a.c. or 220 V a.c. individual

Permissible Voltage
Fluctuation Range

Rated Voltage ±10 %

Consumption Power

Max. 3 VA

Insulation Resistance

Min.20 MΩ (500 V d.c.)

Dielectric Strength

2000 V a.c. 50~60 Hz for 1 minute (Between different live parts)

Ambient Temperature

0 ~ 50 ℃

Ambient Humidity

35 ~ 85 % R.H (without condensation)

Storage temperature

-25 ~ 65 ℃

Shock Resistance

300 m/s²

Weight

220g

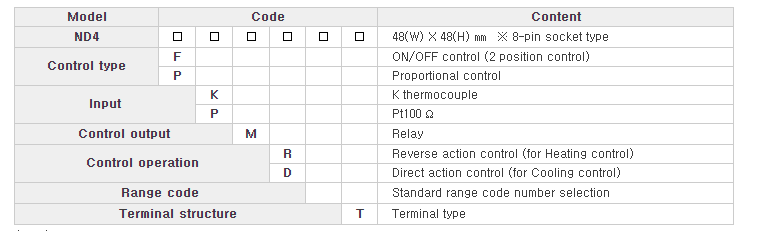

Bảng chọn mã sản phẩm:

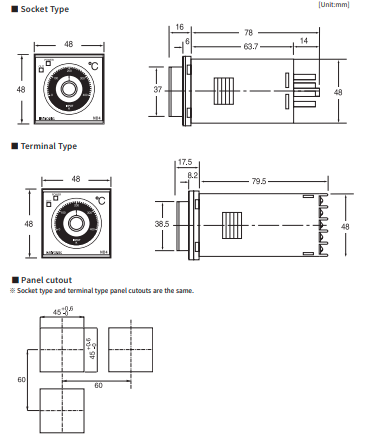

Kích thước :

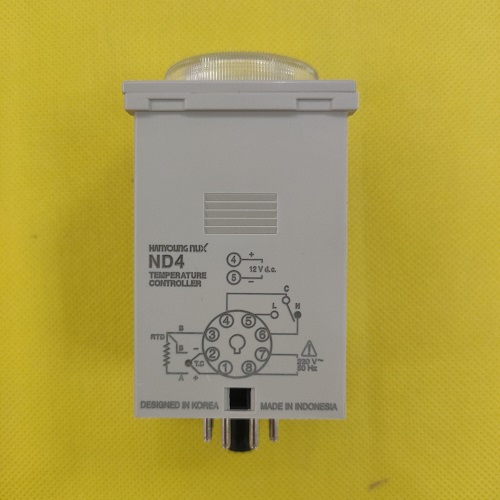

Sơ đồ đấu dây:
