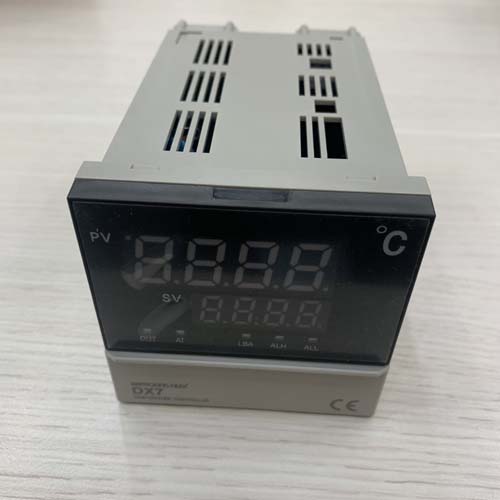

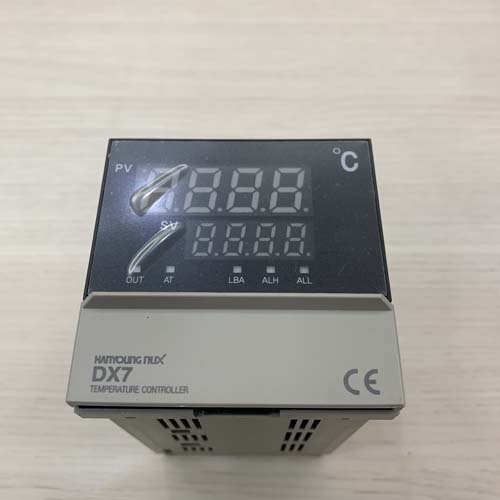

Bộ điều khiển nhiệt độ Hanyoung DX7-FMWNR

1,904,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Dòng series: DX Series Hanyoung
Danh mục sản phẩm: Điều khiển nhiệt độ
ĐỒNG HỒ ĐIỀU KHIỂN NHIỆT ĐỘ DX7-FMWNR
GIỚI THIỆU TỔNG QUÁT SẢN PHẨM
  • Phương pháp hiển thị :  Led 7 đoạn
  • Phương thức điều khiển : Điều khiển ON / OFF, điều khiển PID
  • Loại ngõ vào : Cặp nhiệt loại K,
  • Chu kỳ lấy mẫu : 250ms
  • Ngõ ra điều khiển : SSR (đầu ra điện áp xung, 12 V d.c)
  • Ngõ ra cảnh báo :  2 ngõ ra Cảnh báo
  • Nguồn cấp : 100-240VAC~ 50/60Hz
MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM
Model
DX9
DX7
DX2
DX3
DX4
Kích thước (W × H × D (mm))
96 × 96 × 100
72 × 72 × 100
48 × 96 × 100
96 × 48 × 100
48 × 48 × 100
Nguồn cấp
100 - 240 V a.c (± 10 %), 50 - 60

Chu kỳ lấy mẫu
250 ms
Độ chính xác hiển thị
± 0.5 %
Ngõ ra điều khiển
Ngõ ra relay
NO: 5 A 250 V a.c, 5A 30 V d.c (resistive load)
NC: 3 A 250 V a.c, 1A 30V d.c (resistive load)
Switching Life : 100 thousand times (without load)
Ngõ ra áp
Áp ON: tối thiểu 12 V d.c
Áp OFF: tối đa 0.1 V d.c
Ngõ ra dòng
Phạm vi: 3.2 ~ 20.8 mA
Cấp chính xác: ± 0.2 mA
Ngõ ra retransmission
Phạm vi: 3.2 ~ 20.8 mA
Cấp chính xác: ± 0.2 mA
Ngõ ra cảnh báo
5 A 250 V a.c, 5 A 30 V d.c (tải trở)
Điều khiển
Phương pháp điều khiển
ON/OFF, PID
Kiểu hoạt động ngõ ra
Đốt nóng/ làm mát
Nhiệt độ/ độ ẩm
0 ~ 50℃, 35 ~ 85% R.H (trong điều kiện không ngưng tụ)

BẢNG CHỌN MÃ HÀNG SẢN PHẨM

Kiểu
Ghi chú
DX


Đồng hồ điều khiển nhiệt độ kỹ thuật số
Kích thước
2






48(W) × 96(H) mm
3






96(W) × 48(H) mm
4






48(W) × 48(H) mm
7






72(W) × 72(H) mm
9






96(W) × 96(H) mm
Đầu vào
K





Can nhiệt K
J





Can nhiệt J
R





Can nhiệt R
D





Nhiệt điện trở KPt 100 Ω
P





Nhiệt điện trở Pt 100 Ω
V





1 - 5 V d.c
C





4 - 20 mA d.c
F





0 - 10 V d.c
Ngõ ra điều khiển
M




Ngõ ra relay
C




Ngõ ra dòng 4-20mA
S




Ngõ ra xung áp (12VDC)
Ngõ ra cảnh báo
S



1 ngõ ra cảnh báo (dòng: DX4)
W



2 ngõ ra cảnh báo (tất cả các dòng trừ: DX4)
Tùy chọn
A


Ngõ ra retransmission 4 - 20 mA d.c
N


Không (DX4, DX7 không có tùy chọn này)
Kiểu điều khiển
R

Đốt nóng
D

Làm mát
Nguồn cấp
100 - 240 V a.c
C
24 V d.c / a.c


Kích thước sản phẩm: 72(W) × 72(H) mm

Kích thước lỗ khoét mặt tủ:

Sơ đồ đấu dây sản phẩm :




Ứng dụng:
Bộ điều khiển nhiệt độ được ứng dụng rộng rải trong các dây chuyền chế biến thực phẩm, đùn nhựa, hệ thống nhà kính, xử lý rác thải, đóng gói sản phẩm,...
