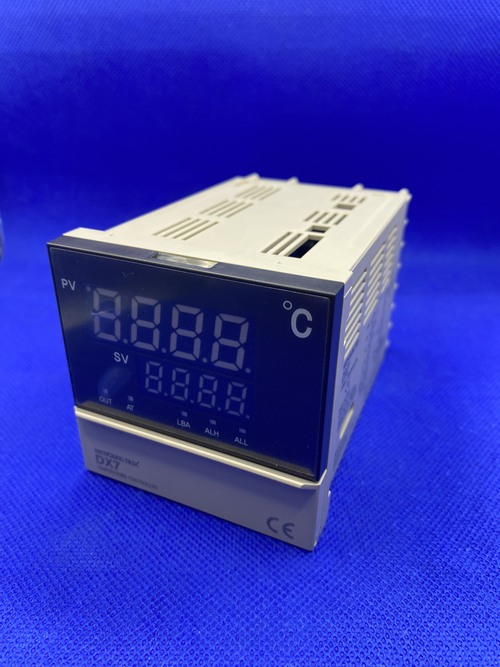

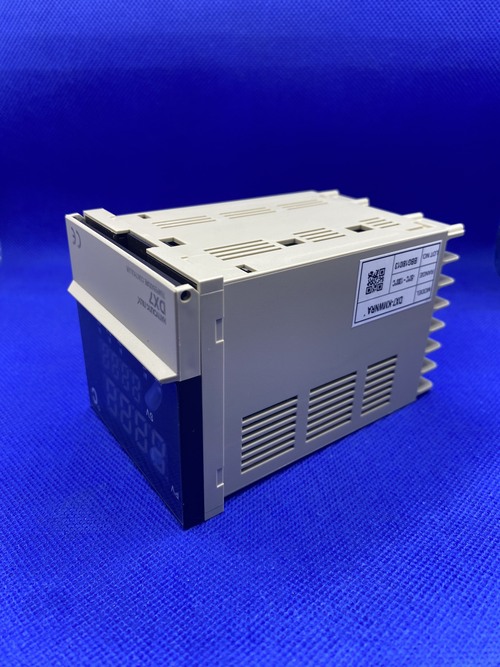

Bộ điều khiển nhiệt độ Hanyoung DX7-CMWNR

1,904,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Hanyoung

Dòng series: DX Series Hanyoung

Danh mục sản phẩm: Điều khiển nhiệt độ

Download:

19/07/2021Hướng dẫn cài đặt

Mô tả chi tiết

ĐỒNG HỒ ĐIỀU KHIỂN NHIỆT ĐỘ DX7-CMWNR

GIỚI THIỆU TỔNG QUÁT SẢN PHẨM

Phương pháp hiển thị : Led 7 đoạn
Phương thức điều khiển : Điều khiển ON / OFF, điều khiển PID
Loại ngõ vào : Cặp nhiệt loại K,
Chu kỳ lấy mẫu : 250ms
Ngõ ra điều khiển : SSR (đầu ra điện áp xung, 12 V d.c)
Ngõ ra cảnh báo : 2 ngõ ra Cảnh báo
Nguồn cấp : 100-240VAC~ 50/60Hz

MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Model		DX9	DX7	DX2	DX3	DX4
Kích thước (W × H × D (mm))		96 × 96 × 100	72 × 72 × 100	48 × 96 × 100	96 × 48 × 100	48 × 48 × 100
Nguồn cấp		100 - 240 V a.c (± 10 %), 50 - 60 ㎐
	Chu kỳ lấy mẫu	250 ms
	Độ chính xác hiển thị	± 0.5 %
Ngõ ra điều khiển	Ngõ ra relay	NO: 5 A 250 V a.c, 5A 30 V d.c (resistive load)
		NC: 3 A 250 V a.c, 1A 30V d.c (resistive load)
		Switching Life : 100 thousand times (without load)
	Ngõ ra áp	Áp ON: tối thiểu 12 V d.c
		Áp OFF: tối đa 0.1 V d.c
	Ngõ ra dòng	Phạm vi: 3.2 ~ 20.8 mA
		Cấp chính xác: ± 0.2 mA
Ngõ ra retransmission		Phạm vi: 3.2 ~ 20.8 mA
		Cấp chính xác: ± 0.2 mA
Ngõ ra cảnh báo		5 A 250 V a.c, 5 A 30 V d.c (tải trở)
Điều khiển	Phương pháp điều khiển	ON/OFF, PID
	Kiểu hoạt động ngõ ra	Đốt nóng/ làm mát
Nhiệt độ/ độ ẩm		0 ~ 50℃, 35 ~ 85% R.H (trong điều kiện không ngưng tụ)

BẢNG CHỌN MÃ HÀNG SẢN PHẨM

Kiểu	Mã							Ghi chú
DX								Đồng hồ điều khiển nhiệt độ kỹ thuật số
Kích thước	2							48(W) × 96(H) mm
	3							96(W) × 48(H) mm
	4							48(W) × 48(H) mm
	7							72(W) × 72(H) mm
	9							96(W) × 96(H) mm
Đầu vào		K						Can nhiệt K
		J						Can nhiệt J
		R						Can nhiệt R
		D						Nhiệt điện trở KPt 100 Ω
		P						Nhiệt điện trở Pt 100 Ω
		V						1 - 5 V d.c
		C						4 - 20 mA d.c
		F						0 - 10 V d.c
Ngõ ra điều khiển			M					Ngõ ra relay
			C					Ngõ ra dòng 4-20mA
			S					Ngõ ra xung áp (12VDC)
Ngõ ra cảnh báo				S				1 ngõ ra cảnh báo (dòng: DX4)
Ngõ ra cảnh báo				W				2 ngõ ra cảnh báo (tất cả các dòng trừ: DX4)
Tùy chọn					A			Ngõ ra retransmission 4 - 20 mA d.c
Tùy chọn					N			Không (DX4, DX7 không có tùy chọn này)
Kiểu điều khiển						R		Đốt nóng
Kiểu điều khiển						D		Làm mát
Nguồn cấp							ㆍ	100 - 240 V a.c
Nguồn cấp							C	24 V d.c / a.c

Kích thước sản phẩm: 72(W) × 72(H) mm

Kích thước lỗ khoét mặt tủ:

Sơ đồ đấu dây sản phẩm :

Ứng dụng:
Bộ điều khiển nhiệt độ được ứng dụng rộng rải trong các dây chuyền chế biến thực phẩm, đùn nhựa, hệ thống nhà kính, xử lý rác thải, đóng gói sản phẩm,...
