Công tắc Hanyoung HY-SQ5-SH3506
CÔNG TẮC HANYOUNG HY-SQ5-SH3506
Diễn giải chung
Cấu trúc thiết kế có thể kiểm tra được trạng thái hoạt động.
Các chứng chỉ an toàn về điện
Đa dạng hình dáng bên ngoài (hình vuông, hình tròn phi 25 và phi 30).
Ba kiểu tay nắm (loại H, loại R, loại P)
Thiết kế thích hợp gắn tủ điện A/S,V/S,V/S.
Có thể đặt hàng riêng các sơ đồ mạch điện theo yêu cầu.
Kiểu | Thông tin | ||||||
Kích thước |
| ||||||
HY-SQ5 |
|
|
|
|
| Cam switch hình vuông | |
HY-255 |
|
|
|
|
| Cam switch phi 25 | |
HY-305 |
|
|
|
|
| Cam switch phi 30 | |
Hình dạng tiếp điểm | S |
|
|
|
| Hình vuông (loại chuẩn) | |
C |
|
|
|
| Tròn (khi chọn HY-SQ5) | ||
Kiểu tay nắm | H |
|
|
| Loại chuẩn (máy móc công nghiệp) | ||
R |
|
|
| Loại tủ bảng (A/S,V/S) | |||
P |
|
|
| Loại điều khiển (C/S) | |||
Số vị trí | 2 |
|
| 2 vị trí | |||
3 |
|
| 3 vị trí | ||||
4 |
|
| 4 vị trí | ||||
5 |
|
| 5 vị trí | ||||
6 |
|
| 6 vị trí | ||||
Số tiếp điểm (số hàng) | 1 |
| 1 hàng | ||||
2 |
| 2 hàng | |||||
3 |
| 3 hàng | |||||
4 |
| 4 hàng | |||||
5 |
| 5 hàng | |||||
6 |
| 6 hàng | |||||
Sơ đồ tiếp điểm | 1 | Được định danh bằng số tùy vào sơ đồ tiếp điểm mà khách đặt hàng. | |||||
2 | |||||||
Điện áp hoạt động định mức | 230/240, 400/415V, 440V, 500V, 690V |
Dòng điện tiếp điểm | 10A |
Khả năng chịu dung môi | 2500VAC trong 1 phút |
Tuổi thọ cơ khí | 500.000 lần |
Tuổi thọ (có đóng điện) | 100.000 lần |
Cấp bảo vệ | 305, 205 : IP65 SQ5: IP40 |
Nhiệt độ môi trường xung quanh | -20℃ ~ 50℃ |

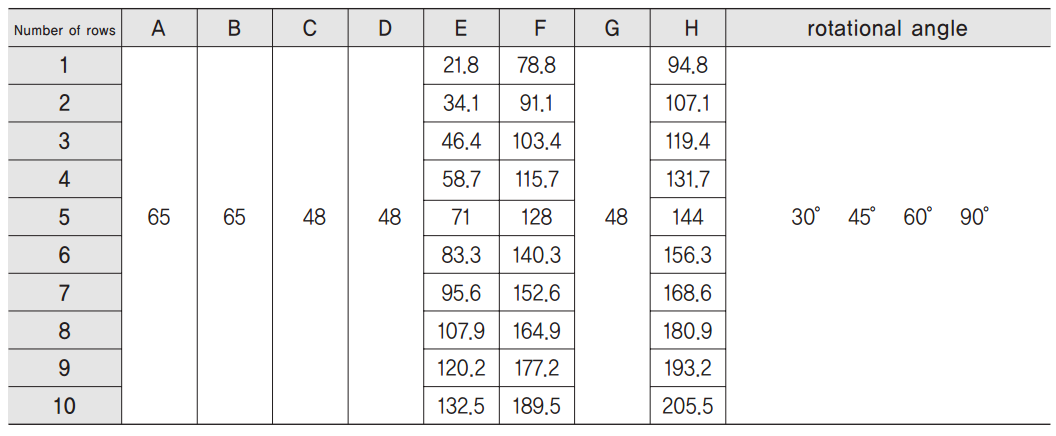

Kích thước sản phẩm

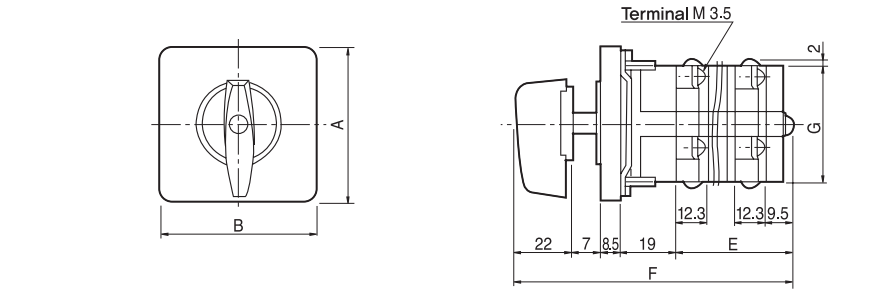

Loại vuông

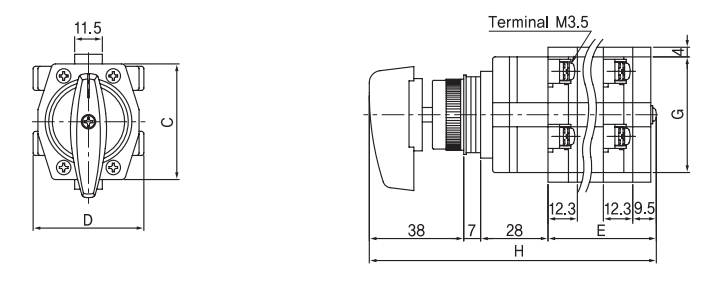

Loại tròn

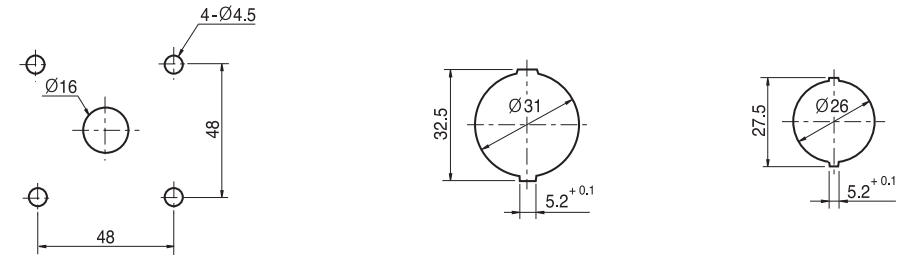

Kích thước khoét lỗ

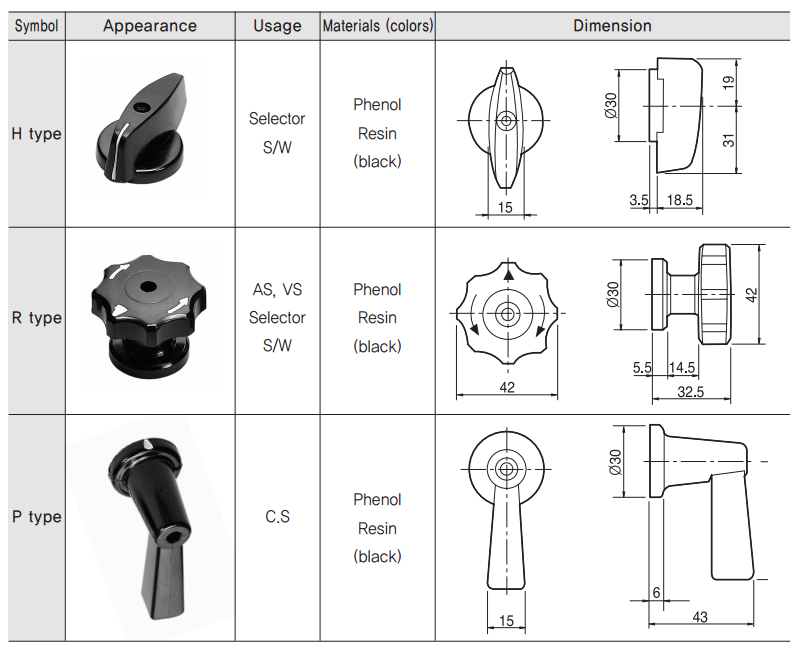

Loại cần điều khiển
Ứng dụng :
Ứng dụng xác định vị trí trên thang máy, vị trí trên băng tải.
