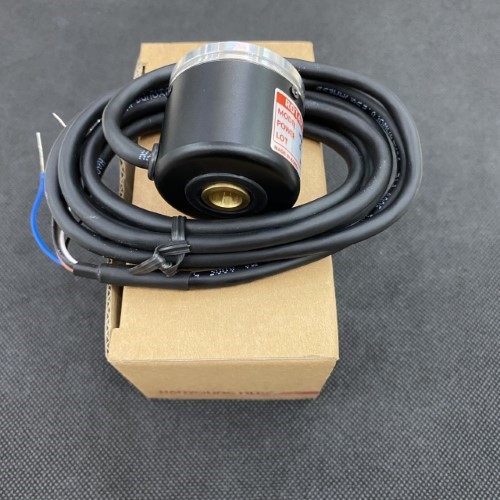

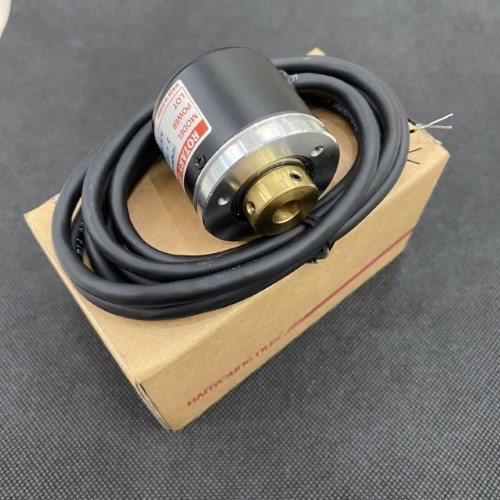

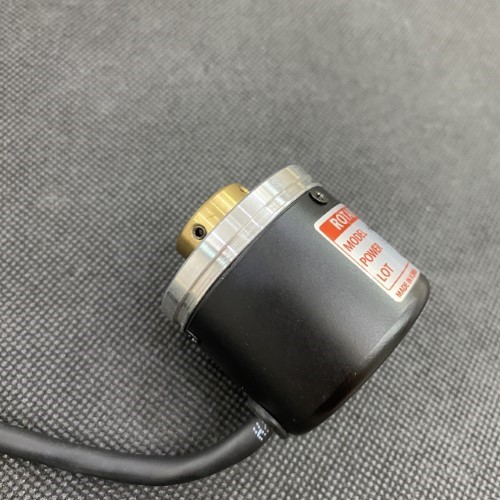

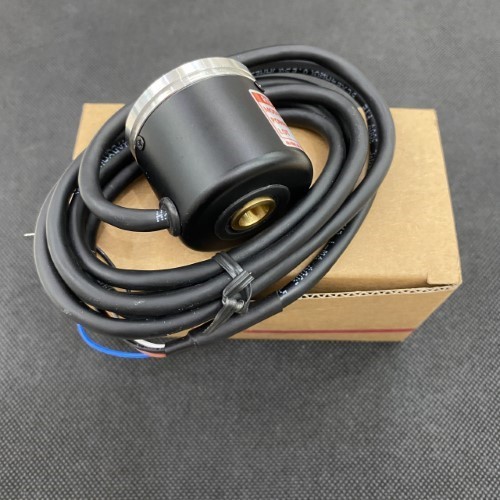

Bộ mã hóa vòng quay Hanyoung HE40H-12-200-3-T-12

1,507,000 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Hanyoung

Dòng series: HE Series, HE40H/HE60H Series

Danh mục sản phẩm: Bộ mã hóa vòng quay

Download:

29/06/2021Hướng dẫn cài đặt

Mô tả chi tiết

Bộ mã hóa vòng quay Hanyoung HE40H-12-200-3-T-12

GIỚI THIỆU TỔNG QUÁT SẢN PHẨM

Bộ mã hoá vòng quay dạng tương đối
Ngõ vào cấp rộng
Lắp đặt đơn giản, dễ dàng
Tuỳ chọn nhiều ngõ ra khác nhau

MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Mode

HExxB-N-

HExxB-O-

HExxB-T

HExxB-L

Output type

NPN Voltage output

NPN Open collector output

Totem Pole Output

Line Driver Output

Electrical
Specification

Output signal

A, B, Z phase

A, B, Z, /A, /B, /Z phase

Phase difference
on Output

Phase difference between A. B phase : T/4 ± T/8(Cycle of A phase = T)

Max. Response
Frequency

300 kHz

Power voltage

5 - 12 V d.c / 12 - 24 V d.c ± 5%

5/12/24 V d.c ± 5%

Current
Consumption

60 mA Max.(No - load)

Connection
method

WIRE

Control output

Load voltage : 30 V Max.

Load current : 30 mA Max.

Residual voltage : 0.4 V Max.

For Low

Load current:30㎃ max.

Residual voltage:

0.4 V max.

For High

Load current:10㎃ max.

Remaining voltage:

Power Voltage2.5Vmin.

For Low

Load current:20㎃max.

Residual voltage:

0.4 V max.

For High

Load Current 20㎃max.

Remaining voltage:

0.4 V max.

Response Time

1µs Max.
(Cable length 2.0 m / sink = 30 mA)

1µs Max.
(Cable length 1.5
m / sink = 10 mA)

1µs Max.
(Cable length 1.5
m / sink = 30 mA)

Mechanical
Specification

Starting Torque

Ø40 : 4 x 10^-3 N . m Max. / Ø50 : 7 x 10^-3N . m Max.

Moment of inertia

Ø40 : 4 x 10^-6 kg . m² Max. / Ø50 : 7 x 10^-6 kg . m² Max.

Permissible
Shaft Loading

Ø40 : Radial : Within 30N, Thrust : Within 20N / Ø50 : Radial : Within 50N, Thrust : Within 30N

Max. Permissible
Revolution

5000 r/min

Insulation Resistance

Over 100 MΩ(Base on 500 V d.c mega between terminal and case)

Dielectric Strength

800 V a.c(Between terminal and case at 60 Hz for 1 minute)

Vibration Resistance

10 - 55Hz(Cycle for 1 minute), Double amplitude width: 1.5mm, Each X Y Z direction for 2 hours

Shock Resistance

Ø40 : Max 490 ㎨, Ø50 :Max 735 ㎨

Ambient Temperature

-10 ~ 70 °C(Without condensation), Storage Temperature : -25 ~ 85 °C

Ambient Humidity

35 ~ 85% R.H.

Protection

Protection IP 50(IEC Standard)

Wire Specification

5 P, Ø5.0 ㎜, length: 1.5 m, shield cable(HE40B, HE50B cable length option : 2 m, 8 m, 10 m)
(Line drive type : 8P, Ø5.0 ㎜, length : 1.5 m, shield cable)

Weight

Ø40 : 170 g, Ø50 : 200 g

Accessory

Ø 40 : Ø 6.0 ㎜ / Ø 8.0 ㎜ coupling, Ø 40 : Ø 8.0 ㎜ coupling, bracket

BẢNG CHỌN MÃ HÀNG SẢN PHẨM

Model		Code				Information
HE40	-					Rotary Encoder(Hollow Shaft/Hollow Built in Shaft)
Dimension	B	6				Hollow Shaft	Inner diameter : Ø 6 mm
		8					Inner diameter : Ø 8 mm
		10					Inner diameter : Ø 10 mm
		12					Inner diameter : Ø 12 mm
	HB	6				Blind shaft	Inner diameter : Ø 6 mm
		8					Inner diameter : Ø 8 mm
		10					Inner diameter : Ø 10 mm
		12					Inner diameter : Ø 12 mm
Number of pulse						200
Output signal			2			A , B phase
			3			A , B , Z phase
			3C			A , B , /Z phase
			4			A , B , /A , /B phase
			6			A , B , Z , /A , /B , /Z phase
Output circuit				N	12	NPN voltage output (5 - 12 V DC)
				N	24	NPN voltage output (12 - 24 V DC)
				O	12	NPN open collector output (5 - 12 V DC)
				O	24	NPN open collector output (12 - 24 V DC)
				T	12	Totem pole output (5 - 12 V DC)
				T	24	Totem pole output (12 - 24 V DC)
				L	5	Line Driver output (5 V DC)
					12	Line Driver output (12 V DC)- Apply only for HE40B, HE50B
					24	Line Driver output (24 V DC)- Apply only for HE40B, HE50B

KÍCH THƯỚC SẢN PHẨM

Kích thước: 50 (mm) x 40 (mm)

Trọng lượng: 170g

Đơn vị tính: cái

SƠ ĐỒ KẾT NỐI SẢN PHẨM

ỨNG DỤNG:
Bộ mã hoá vòng quay HE40H được dùng phổ biến trong các hệ thống ngành tự động hoá nhằm phản hồi tín hiệu hồi tiếp vị trí, tốc độ nhằm giúp máy móc vận hành đạt chính xác, tăng hiệu suất.
