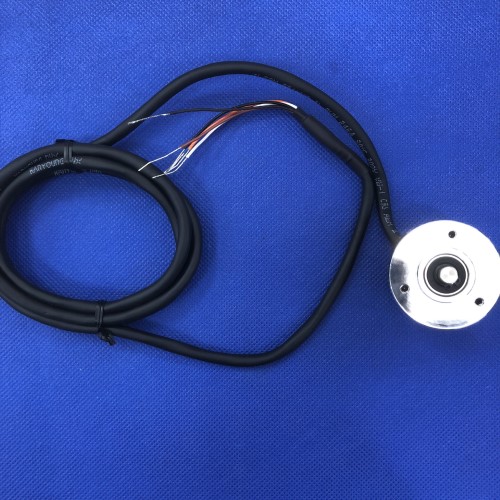

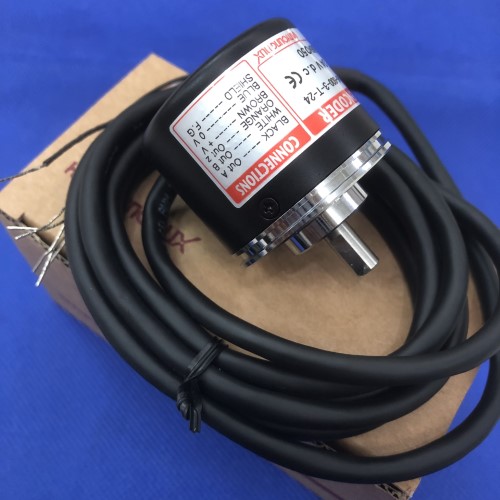

Bộ mã hóa vòng quay Hanyoung HE40B-6-1000-3-T-24

1,507,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Dòng series: HE Series
Danh mục sản phẩm: Bộ mã hóa vòng quay

BỘ MÃ HÓA VÒNG QUAY HANYOUNG HE40B-6-1000-3-T-24

Giới thiệu tổng quát sản phẩm:

  • Đường kính ngoài trục : Ø6mm
  • Tần số đáp ứng tối đa : 300kHz
  • Độ phân giải cho phép tối đa : 5000rpm
  • Mô-men khởi động : Max. 80gf.cm(max. 0.00686N.m)
  • Độ phân giải : 1000P/R
  • Ngõ ra điều khiển : Totem-pole
  • Nguồn cấp : 12-24VDC ±5%(sóng P-P: max. 5%)
  • Loại kết nối : Loại cáp trục
  • Cấu trúc bảo vệ : IP50

Thông số kỹ thuật sản phẩm:

Mã hàng

HE40B-6-1000-3-T-24

Đường kính ngoài trục

Ø6mm

Tần số đáp ứng tối đa

300kHz

Độ phân giải cho phép tối đa

5000rpm

Mô-men khởi động

Max. 70gf.cm(max. 0.00686N.m)

Độ phân giải

1000P/R

Pha ngõ ra

A, B, Z

Ngõ ra điều khiển

NPN Open Collector

Nguồn cấp

12-24VDC ±5%(sóng P-P: max. 5%)

Loại kết nối

Loại cáp trục

Cấu trúc bảo vệ

IP50

Tiêu chuẩn

IEC

Môi trường_Nhiệt độ xung quanh

-10 đến 60℃, bảo quản: -25 đến 85℃

Môi trường_Độ ẩm xung quanh

35 đến 85%RH

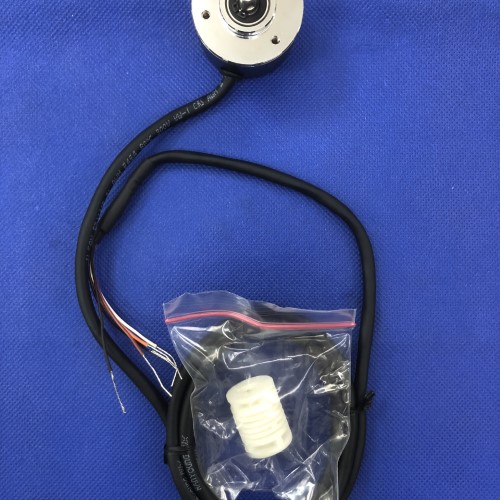

Phụ kiện

Khớp nối Ø8mm, giá đỡ

Trọng lượng

Xấp xỉ 200g



Bảng chọn mã hàng sản phẩm HE40B-6-1000-3-T-24:

Kích thước sản phẩm :  Đường kính 40mm

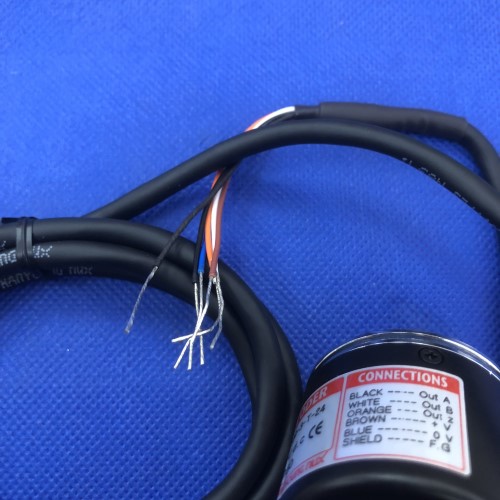

Sơ đồ đấu dây sản phẩm:


Ứng dụng HE40B-6-1000-3-T-24 :

  • Bộ mã hóa vòng quay được sử dụng máy phay, vận hành cửa thang máy, kiểm soát vị trí của cần trục….
