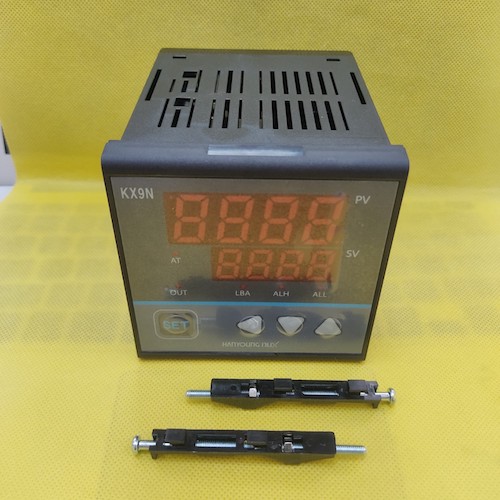

Bộ điều khiển nhiệt độ Hanyoung KX9N-CKAA

Liên hệ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Kích thước: Ngang 96 x cao 96
Dòng series: KXN Series Hanyoung
Danh mục sản phẩm: Điều khiển nhiệt độ

GIỚI THIỆU ĐỒNG HỒ ĐIỀU KHIỂN NHIỆT KX9N-CKAA

GIỚI THIỆU TỔNG QUÁT SẢN PHẨM

- Đa ngõ vào
- Chọn vị trí dấu thập phân
- Lựa chọn kiểu điều khiển đốt nóng/ làm mát
- Chức năng PID auto tuning
- Ngõ ra cảnh báo đứt vòng lặp (LBA)
- Cài đặt giá trị cảnh báo tuyệt đối/ tương đối
- Hiệu chỉnh sai số đầu dò



 MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Kiểu

KX9N

KX7N

KX2N

KX3N

KX4N(S)

Kích thước: W × H × D (mm)

96 × 96 × 100

72 × 72 × 100

48 × 96 × 100

96 × 48 × 100

48 × 48 × 100

Tính năng

Tích hợp tính năng PID auto-tuning
Chức năng khóa dữ liệu
Lựa chọn chức năng đốt nóng/ làm mát
Hiệu chỉnh đầu vào
Ngõ ra cảnh báo (ALH, ALL, LBA)
Chức năng hiển thị dấu thập phân
Chức năng giới hạn cài đặt mức cao/ mức thấp

Nguồn cấp

100 - 240 V a.c, 50 - 60 /24VDC

Ngõ vào

Chu kỳ lấy mẫu

250

Ngõ ra điều khiển

Relay

NO : 5 A 250 V a.c, 5 A 30 V d.c(tải trở)

Output

NO : 3 A 250 V a.c, 1 A 30 V d.c(tải trở)

Áp

Điện áp ON : lớn hơn 12 V d.c

Dòng

Ngưỡng : 4 - 20 d.c (±5%)

Ngõ ra Retransmission

Ngưỡng : 4 - 20 d.c (±5%)

Điều khiển

Phương pháp

Điều khiển PID, ON/OFF

Chế độ điều khiển

Đốt nóng/ làm mát



BẢNG CHỌN MÃ HÀNG SẢN PHẨM



Kiểu

Ghi chú

KX





Đồng hồ điều khiển nhiệt độ kỹ thuật số

Kích thước

2N









 48(W) × 96(H)

3N









 96(W) × 48(H)

4N









 48(W) × 48(H)

7N









 72(W) × 72(H)

9N









 96(W) × 96(H)

4S









 48(W) × 48(H)

Dạng 11 chân cắm

Kiểu ngõ ra

M







Ngõ ra relay

S







Ngõ ra xung áp (12VDC)

C







Ngõ ra dòng 4-20mA

Ngõ ra cảnh báo

C





 ※ Dành cho dòng KX4N, KX4S

 ALH, ALL, LBA

 (ngõ ra 1a)

E





 ※ Không áp dụng cho KX4S





 KX2N, KX3N, KX9N

 ALH(1c), ALL(1a)





 Tùy chọn cho dòng KX7N, KX4N

 ALH(1a), ALL(1a)

K





 ※ Không dành cho dòng KX4N, KX4S





 Tùy chọn cho dòng KX2N, KX3N, KX9N

 ALH(1c), ALL(1a), LBA(1a)





  Tùy chọn cho dòng KX7N

 ALH(1a), ALL(1a), LBA(1a)

Ngõ ra truyền phát (tùy chọn)

A



 ※ Chỉ dành cho những dòng bên dưới:
 KX4N-□C,  KX2N-□E, KX3N-□E, KX9N-□E,  KX2N-□K, KX3N-□K, KX9N-□ K

N



Không có

Nguồn cấp

A

 100 - 240 V a.c, 50 - 60

D

 24 V d.c (không áp dụng cho dòng KX4S)



KÍCH THƯỚC SẢN PHẨM





Kích thước: 96 (mm) x 96 (mm) x 112.5 (mm)

Trọng lượng: 400g

Đơn vị tính: cái





SƠ ĐỒ KẾT NỐI SẢN PHẨM


ỨNG DỤNG:
  • Đồng hồ điều khiển nhiệt độ KX9NCKAA được dùng phổ biến trong các hệ thống nhiệt nhằm duy trì nhiệt ở mức ổn định. Các ứng dụng thường thấy trong ngành thực phẩm (làm bánh,…), luyện kim, nông nghiệp (máy ấp trứng,...),…
