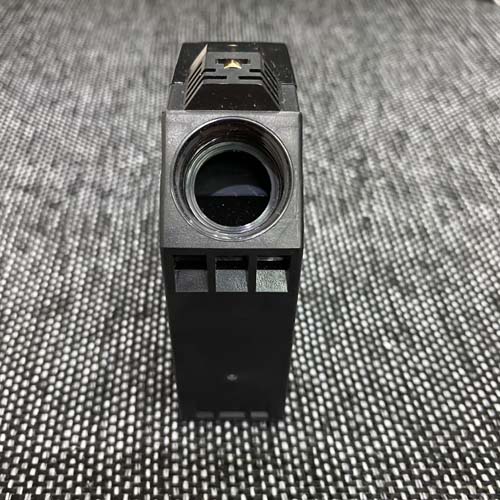

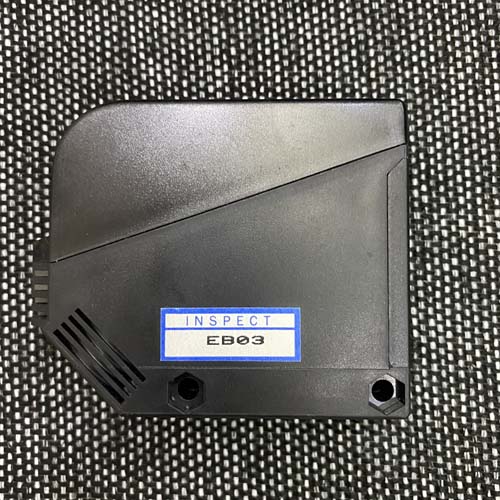

Cảm biến quang Autonics BX5M-MDT-P

Liên hệ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: BX Series Autonics
Danh mục sản phẩm: Cảm biến

GIỚI THIỆU CẢM BIẾN QUANG AUTONICS BX5M-MDT-P

  1. GIỚI THIỆU TỔNG QUÁT SẢN PHẨM
  • Loại phát hiện : Loại phản xạ gương(loại tiêu chuẩn)
  • Khoảng cách phát hiện : 5m(MS-2)
  • Khoảng cách phát hiện : Vật liệu đục min. Ø60mm
  • Nguồn sáng : LED hồng ngoại (850nm)
  • Thời gian đáp ứng : Max. 1ms
  • Nguồn cấp : 12-24VDC  ±10%(sóng P-P: max. 10%)
  • Chế độ hoạt động : Light ON/Dark ON(cài đặt bằng công tắc)
  • Ngõ ra điều khiển : Ngõ ra đồng thời NPN, PNP mạch thu hở



  1.  MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

Loại phát hiện

Loại phản xạ gương(loại tiêu chuẩn)

Khoảng cách phát hiện

5m(MS-2)

Khoảng cách phát hiện

Vật liệu đục min. Ø60mm

Nguồn sáng

LED hồng ngoại (850nm)

Thời gian đáp ứng

Max. 1ms

Nguồn cấp

12-24VDC  ±10%(sóng P-P: max. 10%)

Dòng tiêu thụ

Max. 50mA

Điều chỉnh độ nhạy

Bộ điều chỉnh độ nhạy

Chế độ hoạt động

Light ON/Dark ON(cài đặt bằng công tắc)

Ngõ ra điều khiển

Ngõ ra PNP

Loại kết nối

Loại terminal block

Môi trường_Ánh sáng xung quanh

Ánh sáng mặt trời: Max. 11,000lx,
Đèn huỳnh quang: Max. 3,000lx
(ánh sáng nhận)

Môi trường_Nhiệt độ xung quanh

-20 đến 55℃, bảo quản: -25 đến 70℃

Cấu trúc bảo vệ

IP66

Môi trường_Độ ẩm xung quanh

35 đến 85%RH, bảo quản : 35 đến 85%RH

Chất liệu

Vỏ, vỏ thấu kính: Polycarbonate, phần phát hiện: Acrylic, giá đỡ: Steel plate cold commercial,
bu-lông Steel chromium molybdenum, đai ốc: Steel chromium molybdenum

Phụ kiện_Riêng lẻ

Gương phản xạ(MS-2)

Phụ kiện_Thông dụng

Driver điều chỉnh, giá đỡ cố định, bu-lông, đai ốc

Trọng lượng

Xấp xỉ 123g



BẢNG CHỌN MÃ HÀNG SẢN PHẨM

Kiểu

Mô tả

BX













Cảm biến quang phát hiện xa

Khoảng cách phát hiện

5











Khoảng cách phát hiện

Đơn vị











mm

M









Mét

Kiểu phát hiện

T







Thu phát riêng

M







Phản xạ gương (dạng chuẩn)

P







Phản xạ gương (dạng phân cực)

D







Thu phát chung

Nguồn cấp

F





24-240VAC/DC

D





12-24VDC

Ngõ ra

T



Ngõ ra transistor NPN và PNP

R



Ngõ ra transistor NPN và PNP



T

Tích hợp bộ định thời

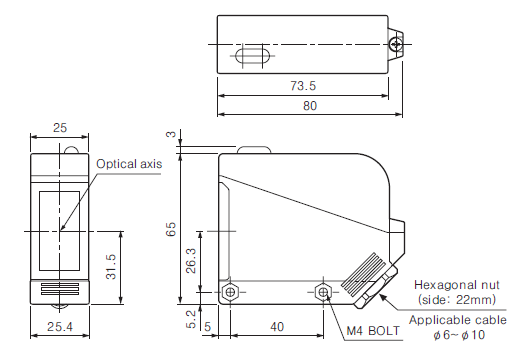

KÍCH THƯỚC SẢN PHẨM





Kích thước: 25 (mm) x 65 (mm) x 80 (mm)

Trọng lượng: 123g

Đơn vị tính: cái

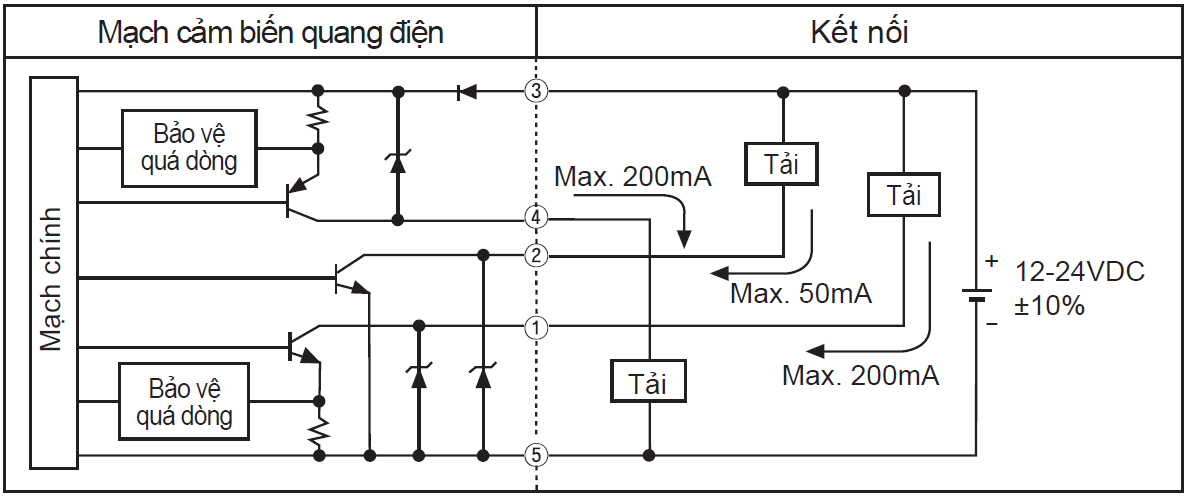

SƠ ĐỒ KẾT NỐI SẢN PHẨM

ỨNG DỤNG:
  • Cảm biến quang Autonics BX5M-MDT-P dùng phổ biến trong ngành công nghiệp băng tải, thang máy,… nhằm phát hiện các đối tượng, vật thể xuất ra tín hiệu đến bộ điều khiển.
