Bộ mã hóa vòng quay Hanyoung HE40B-8-360-3-T-24
1,507,000 VNĐ
Liên hệ 094 788 1820
BỘ MÃ HÓA VÒNG QUAY HANYOUNG HE40B-8-360-3-T-24
Giới thiệu tổng quát sản phẩm:
- Đường kính ngoài trục : Ø40mm
- Tần số đáp ứng tối đa : 200kHz
- Độ phân giải cho phép tối đa : 5000rpm
- Mô-men khởi động : Max. 80gf.cm(max. 0.00686N.m)
- Độ phân giải : 360P/R
- Ngõ ra điều khiển : Totempole
- Nguồn cấp : 12-24VDC ±5%(sóng P-P: max. 5%)
- Loại kết nối : Loại cáp trục
- Cấu trúc bảo vệ : IP50
Thông số kỹ thuật sản phẩm:
TÊN SẢN PHẨM | Bộ mã hóa vòng quay Ø40 HE40B-8-360-3-T-24 Hanyoung |
DÒNG | HE40B |
ĐIỆN ÁP NGUỒN | 24VDC |
DÒNG TIÊU THỤ | 60mA max. |
TẦN SỐ ĐÁP ỨNG MAX. | 200kHz |
ĐƯỜNG KÍNH TRỤC | Ø6mm |
ĐỘ PHÂN GIẢI | 360 xung/vòng |
THỜI GIAN ĐÁP ỨNG | 1μs max. |
LOẠI TRỤC | Trục lồi |
PHA NGÕ RA | A, B, Z, |
NGÕ RA ĐIỀU KHIỂN | Ngõ ra Totem Pole |
ĐẶC ĐIỂM KỸ THUẬT DÂY | Loại chuẩn |
MÔ-MEN XOẮN KHỞI ĐỘNG | 4x10-3 N·m |
LỰC QUÁN TÍNH | 4x10-6 kg·m² max. |
NHIỆT ĐỘ HOẠT ĐỘNG | -10-70°C |
ĐỘ ẨM HOẠT ĐỘNG | 35-85% RH |
CẤP BẢO VỆ | IP50 |
TRỌNG LƯỢNG | 170g |
Bảng chọn mã hàng sản phẩm:
Kích thước sản phẩm : Đường kính 40mm

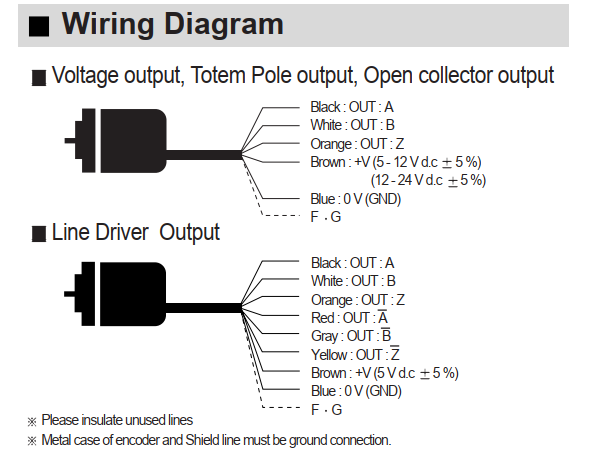

Sơ đồ đấu dây sản phẩm:
Ứng dụng :
- Bộ mã hóa vòng quay được sử dụng máy phay, vận hành cửa thang máy, kiểm soát vị trí của cần trục….
