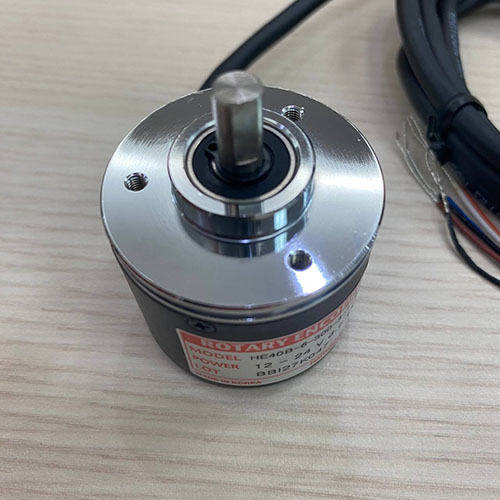

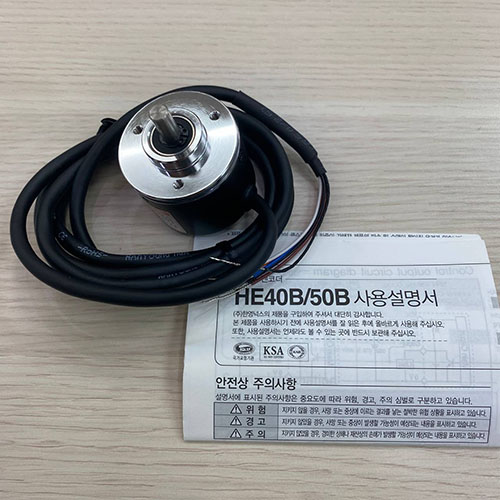

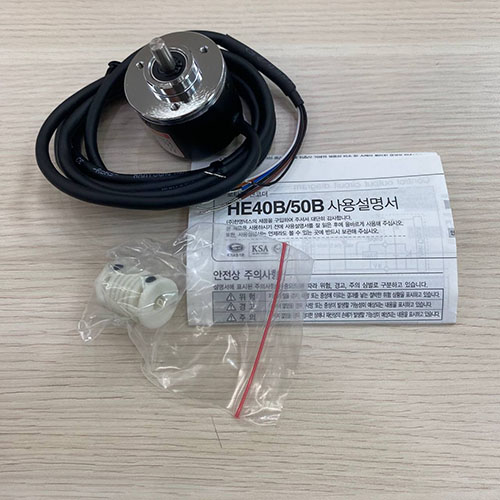

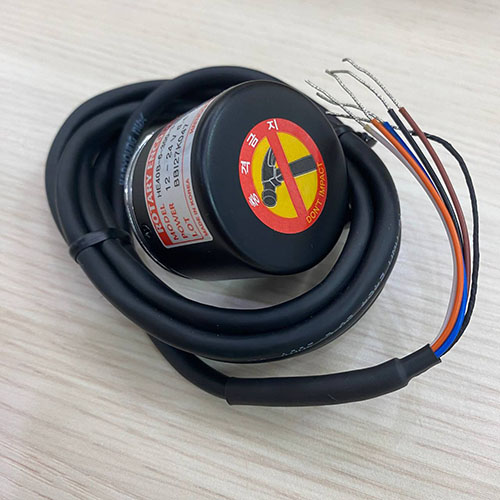

Bộ mã hóa vòng quay Hanyoung HE40B-6-200-3-T-24

1,343,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Dòng series: HE Series
Danh mục sản phẩm: Bộ mã hóa vòng quay
BỘ MÃ HÓA VÒNG QUAY HANYOUNG HE40B-6-200-3-T-24

Giới thiệu tổng quát sản phẩm:

  • Đường kính ngoài trục : Ø40mm
  • Tần số đáp ứng tối đa : 300kHz
  • Độ phân giải cho phép tối đa : 5000rpm
  • Mô-men khởi động : Max. 80gf.cm(max. 0.00686N.m)
  • Độ phân giải : 200P/R
  • Ngõ ra điều khiển : Totempole
  • Nguồn cấp : 12-24VDC ±5%(sóng P-P: max. 5%)
  • Loại kết nối : Loại cáp trục
  • Cấu trúc bảo vệ : IP50

Thông số kỹ thuật sản phẩm:

TÊN SẢN PHẨM

Bộ mã hóa vòng quay HE40B-6-200-3-T-24 Hanyoung

DÒNG

HE40B

ĐIỆN ÁP NGUỒN

24VDC

DÒNG TIÊU THỤ

60mA max.

TẦN SỐ ĐÁP ỨNG MAX.

200kHz

ĐƯỜNG KÍNH TRỤC

Ø6mm

ĐỘ PHÂN GIẢI

200 xung/vòng

THỜI GIAN ĐÁP ỨNG

1μs max.

LOẠI TRỤC

Trục lồi

PHA NGÕ RA

A, B, Z,

NGÕ RA ĐIỀU KHIỂN

Ngõ ra Totem Pole

ĐẶC ĐIỂM KỸ THUẬT DÂY

Loại chuẩn

MÔ-MEN XOẮN KHỞI ĐỘNG

4x10-3 N·m

LỰC QUÁN TÍNH

4x10-6 kg·m² max.

NHIỆT ĐỘ HOẠT ĐỘNG

-10-70°C

ĐỘ ẨM HOẠT ĐỘNG

35-85% RH

CẤP BẢO VỆ

IP50

TRỌNG LƯỢNG

170g



Bảng chọn mã hàng sản phẩm:

Kích thước sản phẩm :  Đường kính 40mm

Sơ đồ đấu dây sản phẩm:

Ứng dụng :

  • Bộ mã hóa vòng quay được sử dụng máy phay, vận hành cửa thang máy, kiểm soát vị trí của cần trục….
