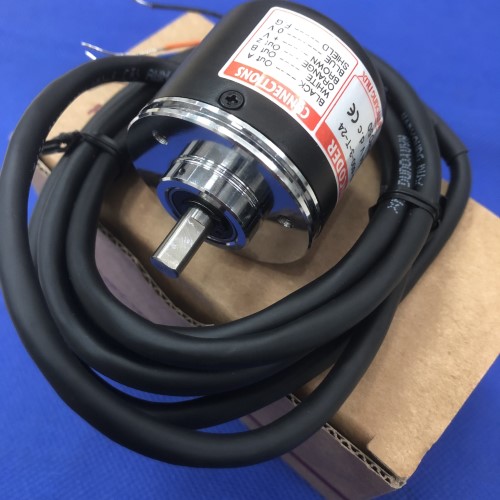

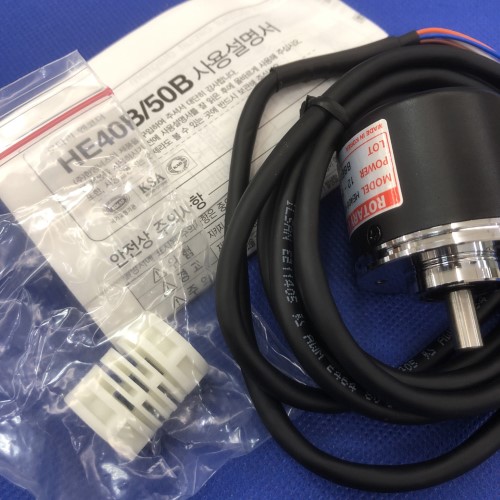

Bộ mã hóa vòng quay Hanyoung HE40B-6-1000-6-L-5

1,507,000 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Hanyoung
Dòng series: HE Series
Danh mục sản phẩm: Bộ mã hóa vòng quay
BỘ MÃ HÓA VÒNG QUAY HANYOUNG HE40B-6-1000-6-L-5

Giới thiệu tổng quát sản phẩm:

  • Đường kính ngoài trục : Ø40mm
  • Tần số đáp ứng tối đa : 200kHz
  • Độ phân giải cho phép tối đa : 5000rpm
  • Mô-men khởi động : Max. 80gf.cm(max. 0.00686N.m)
  • Độ phân giải : 1000P/R
  • Ngõ ra điều khiển : Line driver
  • Nguồn cấp : 12-24VDC ±5%(sóng P-P: max. 5%)
  • Loại kết nối : Loại cáp trục
  • Cấu trúc bảo vệ : IP50

Thông số kỹ thuật sản phẩm:

TÊN SẢN PHẨM

Bộ mã hóa vòng quay Ø40 HE40B-6-1000-6-L-5 Hanyoung

DÒNG

HE40B

ĐIỆN ÁP NGUỒN

5VDC

DÒNG TIÊU THỤ

60mA max.

TẦN SỐ ĐÁP ỨNG MAX.

200kHz

ĐƯỜNG KÍNH TRỤC

Ø6mm

ĐỘ PHÂN GIẢI

1000 xung/vòng

THỜI GIAN ĐÁP ỨNG

1μs max.

LOẠI TRỤC

Trục lồi

PHA NGÕ RA

A, B, Z, /A, /B, /Z

NGÕ RA ĐIỀU KHIỂN

Line driver

ĐẶC ĐIỂM KỸ THUẬT DÂY

Loại chuẩn

MÔ-MEN XOẮN KHỞI ĐỘNG

4x10-3 N·m

LỰC QUÁN TÍNH

4x10-6 kg·m² max.

NHIỆT ĐỘ HOẠT ĐỘNG

-10-70°C

ĐỘ ẨM HOẠT ĐỘNG

35-85% RH

CẤP BẢO VỆ

IP50

TRỌNG LƯỢNG

170g



Bảng chọn mã hàng sản phẩm:

Kích thước sản phẩm :  Đường kính 40mm

Sơ đồ đấu dây sản phẩm:

Ứng dụng :

  • Bộ mã hóa vòng quay được sử dụng máy phay, vận hành cửa thang máy, kiểm soát vị trí của cần trục….
