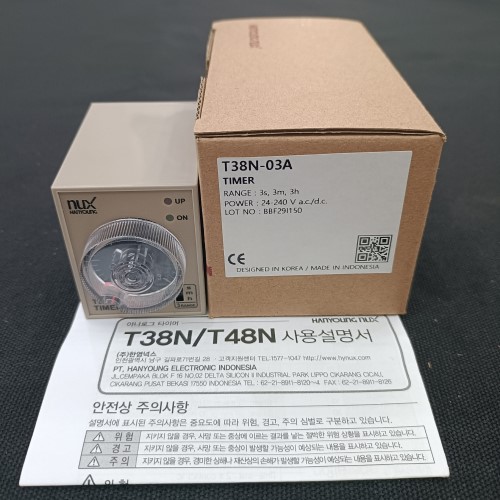

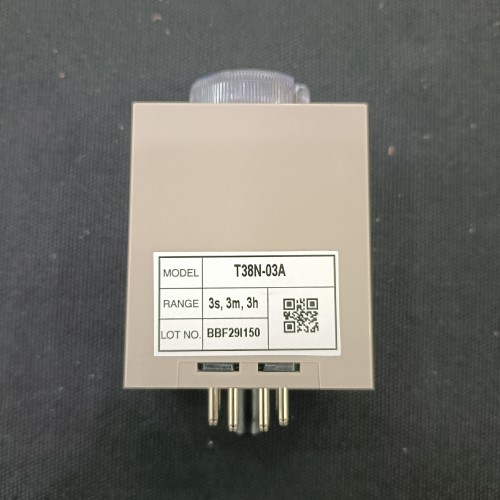

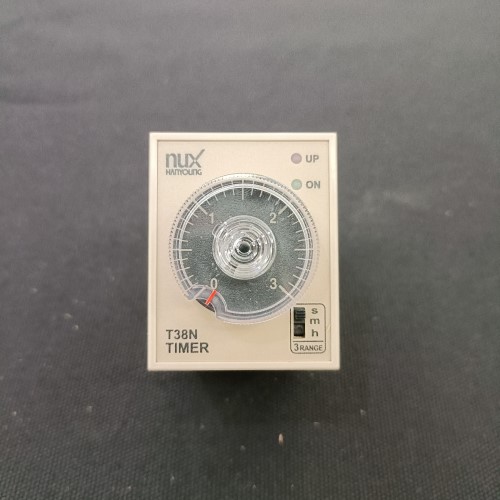

Bộ định thời Hanyoung T38N-03-A
BỘ ĐỊNH THỜI HANYOUNG T38N-03-A
Giới thiệu tổng quát sản phẩm:
Bộ định thời T38N series là loại ON-Delay có kích thước 40,5x50,5x74,0 . Series T38N có 2 kiểu thiết kế là loại gắn thanh ray và loại gắn mặt tủ điện đem lại cho khách hàng có nhiều sự lựa chọn. Thêm vào đó là giải thời gian rộng từ 1 giây đến 60 giờ cùng với nguồn cấp từ 24-240 V DC/AC.
- Điện áp nguồn: 24-240vac/dc
- Điện năng tiêu thụ: 4.5va max./1.5w max.
- Tần số: 50/60hz
- Thời gian trở về : 100ms max.
- Chức năng: hẹn giờ bật nguồn
- Nhiệt độ hoạt động: -10-55℃ (không ngưng tụ)
- Nhiệt độ bảo quản:-20-65℃ (không ngưng tụ)
Thông số kỹ thuật sản phẩm:
Kiểu | T38N-03-A | |
Điện áp nguồn | 24 -240 V AC 50 - 60 Hz, 24 - 240 V DC, 12 V DC (Đặt hàng) | |
Điện áp cho phép | Điện áp nguồn ±10 % | |
Công suất tiêu thụ | Tối đa 4.5 VA (240 V AC 60 Hz), Tối đa xấp xỉ 1.5 W (24 V DC) | |
Thời gian reset | Tối đa 0.1 s | |
Dải thời gian | 3 giây, 3 phút hoặc 3 giờ | |
Tín hiệu ra điều khiển | Chế độ ngõ ra | POWER ON DELAY |
Loại tiếp điểm | Giới hạn thời gian: tiếp điểm 1c, Tức thời: tiếp điểm 1a | |
Đặc tính relay | 250 V AC, 3 A, Tải trở | |
Tuổi thọ relay | Cơ khí: Hơn 10 triệu lần/ Điện: Hơn 100,000 lần | |
Chống nhiễu | 2 kV (Giữa các cổng nối nguồn), Sóng vuông bằng thiết bị mô phỏng nhiễu (độ rộng xung 1㎲ | |
Điện trở cách điện | Tối thiểu 100 MΩ (500 V DC) | |
Chống rung | 10 - 50 Hz (trong 1 phút), biên độ 0.5 mm trên mỗi phương X. Y. Z trong 2 giờ | |
Chống sốc | 300 m/s² trên mỗi phương X. Y. Z trong 3 lần | |
Nhiệt độ môi trường | -10 ~ 50 OC (Không ngưng tụ) | |
Độ ẩm môi trường | 0 ~ 85 % R.H | |
Nhiệt độ lưu trữ | -20 ~ 65 | |
Bảng chọn mã hàng sản phẩm:
Kích thước sản phẩm: 83x40.5x50.5
Kích thước lỗ:

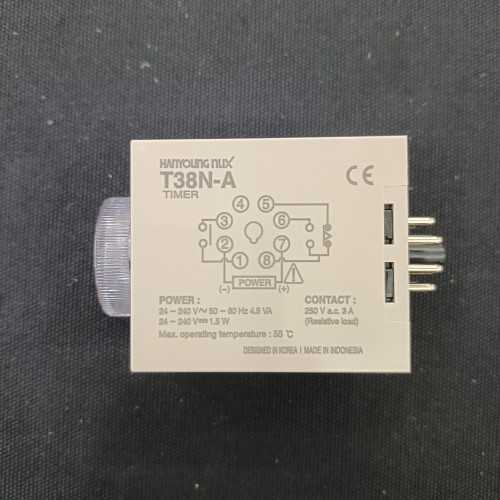

Sơ đồ đấu dây sản phẩm:
Ứng dụng:
Timer thường được sử dụng trong các khu vực như hành lang chung cư, đèn đường, đèn công ty, văn phòng.... những vị trí mà mọi người đều có quyền sử dụng chung. Ứng dụng của Timer giúp giải quyết các vấn đề về bài toán tiết kiệm chi phí, năng lượng. Cụ thể bộ đặt thời gian Timer được ứng dụng chủ yếu trong các lĩnh vực:
- Công tắc điện ở hành lang trong các tòa nhà
- Trong các doanh nghiệp, văn phòng, công ty
- Hệ thống nhà xưởng....
