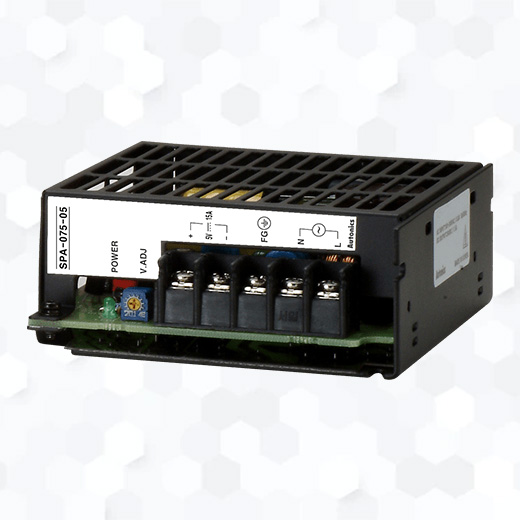

Bộ nguồn xung ổn áp Autonics SPA Series

Giới thiệu tổng quan:

SPA-bo-nguon-xung-on-ap
Bộ nguồn xung ổn áp series SPA cung cấp hiệu suất chuyển đổi năng lượng cao và nguồn cấp ổn định với độ nhiễu và dao động tối thiểu. Series SPB gồm nhiều tùy chọn điện áp ngõ ra (5 VDC, 12 VDC, 24 VDC) và nguồn ngõ ra (30 W, 50 W, 75 W, 100 W), phù hợp với các ứng dụng ở điều kiện môi trường khác nhau. Ngoài ra, series SPA tích hợp mạch bảo vệ chống quá dòng, ngắn mạch ngõ ra, quá nhiệt, quá tải.

Tính năng chính:

Nguồn cấp ổn định, giảm thiểu nhiễu và rung động
Mạch bảo vệ chống quá dòng, ngắn mạch, quá nhiệt, quá áp (chỉ áp dụng cho SPA-075/100)
Theo tiêu chuẩn EN 60950 (An toàn cho thiết bị công nghệ thông tin)
Theo tiêu chuẩn EN 50178 (Thiết bị điện dùng cho lắp đặt điện)
Theo tiêu chuẩn EN 61000-6-2 (EMC: miễn nhiễm trong môi trường công nghiệp)
Theo tiêu chuẩn EN 61000-6-4 (EMC: Tiêu chuẩn khí thải đối với môi trường công nghiệp)
Điện áp ngõ ra: 5 VDC, 12 VDC, 24 VDC
Công suất ngõ ra: 30 W, 50 W, 75 W, 100 W

Thông số kỹ thuật chung SPA Series:

Điện áp ngõ vào 100-240VAC~ 50/60Hz
Điện áp cho phép 85-264VAC~50/60Hz
Loại lắp đặt Sử dụng bu-lông
Bảo vệ Quá dòng, dòng kích từ, ngõ ra ngắn mạch
Ngõ vào_Tần số 50/60Hz
Ngõ vào_Hiệu suất Min. 74%
Ngõ vào_Dòng tiêu thụ Max. 1.0A
Loại ngõ ra_Dải điều chỉnh điện áp ±5%
Loại ngõ ra_Tỷ lệ dao động ngõ vào Max. ±0.5%
Loại ngõ ra_Tỷ lệ dao động tải Max. ±1%
Môi trường_Nhiệt độ xung quanh -10 đến 50℃, bảo quản: -20 đến 70℃
Môi trường_Độ ẩm xung quanh 25 đến 85%RH, bảo quản: 25 đến 90%RH
Trọng lượng Xấp xỉ 350g

100% tải cho điện áp ngõ vào định mức (100VAC).
Điện áp ngõ vào định mức
SPA-030/050 Series: 100-240VAC (85-264VAC)
SPA-075/100 Series: 100-120/200-240 (85-132/170-264VAC)
dưới 100% tải.
SPA-100-05 dưới 100% tải cho [100-120 / 200-240VAC (100-132 / 190-264VAC)].
Điện áp ngõ vào định mức (100VAC).
Điều chỉnh điện áp bằng bộ điều chỉnh điện áp ngõ ra (V.ADJ) trong phạm vi điều chỉnh.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.

Bảng chọn mã SPA Series:

SPA-bang-chon-ma

Kích thước SPA Series:

spa-kich-thuoc
spa-kich-thuoc-2

Sơ đồ đấu dây:

spa-so-do-ket-noi

 Các mã sản phẩm trong SPA series (13 mã):

[nhấp vào mã sản phẩm bên dưới để xem chi tiết]
SPA-030-05 SPA-030-05
Nguồn ngõ ra : 30W
Điện áp ngõ vào : 100-240VAC~ 50/60Hz
Điện áp cho phép : 85-264VAC~50/60Hz
Ngõ ra_Điện áp : 5VDC
Ngõ ra_Dòng : 6A
SPA-030-12 SPA-030-12
Nguồn ngõ ra : 30W
Điện áp ngõ vào : 100-240VAC~ 50/60Hz
Điện áp cho phép : 85-264VAC~50/60Hz
Ngõ ra_Điện áp : 12VDC
Ngõ ra_Dòng : 2.5A
SPA-030-24 SPA-030-24
Nguồn ngõ ra : 30W
Điện áp ngõ vào : 100-240VAC~ 50/60Hz
Điện áp cho phép : 85-264VAC~50/60Hz
Ngõ ra_Điện áp : 24VDC
Ngõ ra_Dòng : 1.5A
SPA-050-05 SPA-050-05
Nguồn ngõ ra : 50W
Điện áp ngõ vào : 100-240VAC~ 50/60Hz
Điện áp cho phép : 85-264VAC~50/60Hz
Ngõ ra_Điện áp : 5VDC
Ngõ ra_Dòng : 10A
SPA-050-12 SPA-050-12
Nguồn ngõ ra : 50W
Điện áp ngõ vào : 100-240VAC~ 50/60Hz
Điện áp cho phép : 85-264VAC~50/60Hz
Ngõ ra_Điện áp : 12VDC
Ngõ ra_Dòng : 4.2A
SPA-050-24 SPA-050-24
Nguồn ngõ ra : 50W
Điện áp ngõ vào : 100-240VAC~ 50/60Hz
Điện áp cho phép : 85-264VAC~50/60Hz
Ngõ ra_Điện áp : 24VDC
Ngõ ra_Dòng : 2.1A
SPA-075-05 SPA-075-05
Nguồn ngõ ra : 75W
Điện áp ngõ vào : 100-240VAC~ 50/60Hz
Điện áp cho phép : 85-264VAC~50/60Hz
Ngõ ra_Điện áp : 5VDC
Ngõ ra_Dòng : 15A
SPA-075-12 SPA-075-12
Nguồn ngõ ra : 75W
Điện áp ngõ vào : 100-240VAC~ 50/60Hz
Điện áp cho phép : 85-264VAC~50/60Hz
Ngõ ra_Điện áp : 12VDC
Ngõ ra_Dòng : 6.3A
SPA-075-24 SPA-075-24
Nguồn ngõ ra : 75W
Điện áp ngõ vào : 100-240VAC~ 50/60Hz
Điện áp cho phép : 85-264VAC~50/60Hz
Ngõ ra_Điện áp : 24VDC
Ngõ ra_Dòng : 3.2A
SPA-100-05 SPA-100-05
Nguồn ngõ ra : 100W
Điện áp ngõ vào : 100-240VAC~ 50/60Hz
Điện áp cho phép : 85-264VAC~50/60Hz
Ngõ ra_Điện áp : 5VDC
Ngõ ra_Dòng : 20A
SPA-100-12 SPA-100-12
Nguồn ngõ ra : 100W
Điện áp ngõ vào : 100-240VAC~ 50/60Hz
Điện áp cho phép : 85-264VAC~50/60Hz
Ngõ ra_Điện áp : 12VDC
Ngõ ra_Dòng : 8.5A
SPA-100-24 SPA-100-24
Nguồn ngõ ra : 100W
Điện áp ngõ vào : 100-240VAC~ 50/60Hz
Điện áp cho phép : 85-264VAC~50/60Hz
Ngõ ra_Điện áp : 24VDC
Ngõ ra_Dòng : 4.2A
SPA-400-24 SPA-400-24
Nguồn ngõ ra : 400.8W
Điện áp ngõ vào : 200-240VAC~(190-264VAC)
Điện áp cho phép : 190-264VAC~
Ngõ ra_Điện áp : 24VDC
Ngõ ra_Dòng : 16.7A
