Công tắc xoay có chìa 3 vị trí phi 30 Hanyoung MRK-A3A2D
CÔNG TẮC CHUYỂN MẠCH DÙNG CHÌA KHÓA HANYOUNG MRK-A3A2D
Giới thiệu tổng quan sản phẩm:
Công tắc chuyển mạch dùng chìa khóa MRK series là loại công tắc 2 vị trí hoặc 3 vị trí với tác động chuyển mạch bằng cách xoay chìa khóa theo các chiều trái , phải , giữa và tháo chìa khóa ở các vị trí bên trái, bên phải, ở giữa hoặc cả 3 vị trí đều tháo được. Công tắc được thiết kế với phần viền hoàn toàn bằng nhôm, đầu công tắc là loại đầu lồi hoặc đầu bằng cùng với thiết kế kích thước đa dạng bao gồm đường kính 22mm, 25mm, 30mm. Thêm vào đó dòng MRK series có cấu tạo gồm 1 cặp tiếp điểm 1a1b ( 1 thường đóng, 1 thường mở ) hoặc 2 cặp tiếp điểm 2a2b tùy chọn vào lựa chọn của người tiêu dùng.
Thông số kỹ thuật sản phẩm
KIỂU | MRK-A3A2D | |
Đường kính | Lỗ lắp đặt Ø 30mm | |
Chế độ hoạt động | Tự giữ, xoay 3 vị trí | |
Vị trí tháo chìa khóa | Tháo chìa tại vị trí trái và phải | |
Số lượng cặp tiếp điểm | 2a2b (2 thường mở, 2 thường đóng ) | |
Kiểu dáng | Đầu bằng | |
Kiểu tiếp điểm | MR-CB | |
Cấu tạo tiếp điểm | 1a1b ( 1 thường đóng và 1 thường mở ) | |
Hoạt động của tiếp điểm | Tác động nhanh | |
Chiều dày lớp mặt tủ có thể lắp đặt | 7.0mm ( Không tính phụ kiện ) | |
Loại vỏ nhựa bảo vệ: 7mm (Không tính phụ kiện ) | ||
Vật liệu | Vật liệu tiếp đi | AgSnO2 |
Vật liệu vỏ bộ tiếp điểm | Polycarbonate ( PC ) | |
Vật liệu thân tiếp điểm | Polycarbonate ( PC ) | |
Đặc tính cơ học | Lực lắp | Dùng vít: Tối đa 1.96 N⋅m, Dùng cổng: Tối đa : 0.78 N⋅m |
Khoảng cách hoạt động | 5mm ± 0.2 | |
Thời gian phản hồi | Tối đa 3ms | |
Độ bền của bộ truyền động | Nút nhấn: Tối thiểu 1 triệu lần Công tắc xoay: Tối thiểu 50 ngàn lần | |
Đặc tính điện | Độ bền điện | 2,000 V AC 1 phút |
Điện trở tiếp điểm | Tối đa 50 MΩ ( mặc định ) | |
Điện trở cách điện | Tối thiểu 100 MΩ 500 V DC | |
Công suất | AC: 6A 250 V AC, DC: 10A 24 V DC | |
Dòng tải tối thiểu | 5 mA 24 V DC, 10 mA 110 V DC | |
Độ bền điện | 500 ngàn lần ( Tải trở ) | |
Nguồn sáng | Nguồn cung cấp | 100-240 V AC ( LED, giảm áp dung tụ ) |
380 V AC ( LED, giảm áp dung tụ ) | ||
12-24 V DC/AC ( LED, giảm áp dung điện trở ) | ||
Điều kiện môi trường | Nhiệt độ và độ ẩm | 20-55 ℃, 35-85 % RH ( Không ngưng tụ) |
Nhiệt độ lưu trữ | -40-85 ℃ | |
Chống sốc | 300 m/s2 chu kỳ xung 11 ms | |
Bảng chọn mã hàng sản phẩm

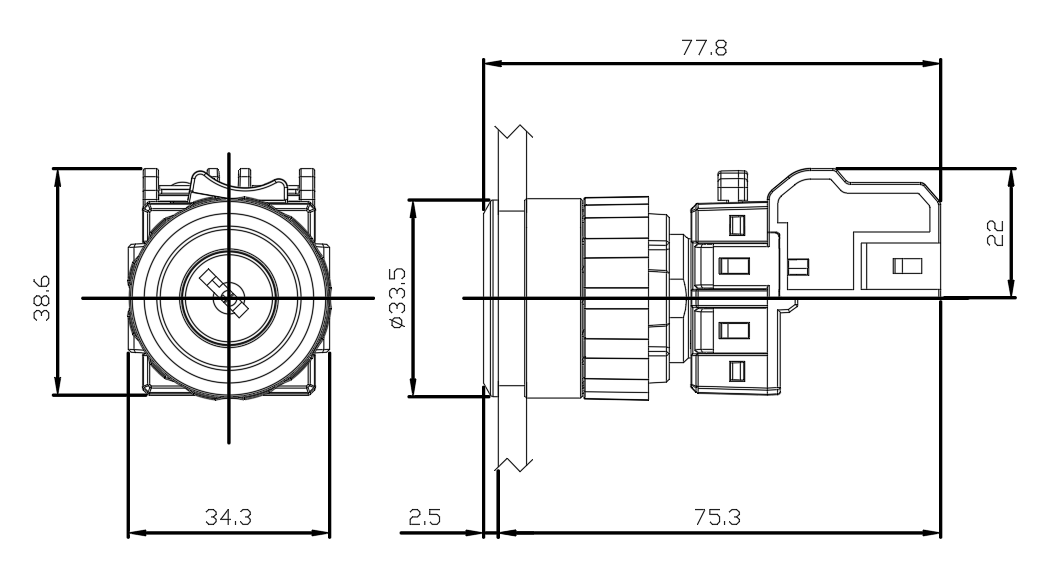

Kích thước sản phẩm ( MRK-A3A2D): 77,8×34,3×38,6
Ứng dụng: Là loại công tắc được sử dụng để chuyển trạng thái của thiết bị như là chạy hoặc dừng, dùng trong các trường hợp cần độ bảo mật và chỉ khi có chìa khóa thì mới có thể tác động đến hệ thống.
