Bộ định thời màn hình LCD (ngừng lại) Autonics LE3S
Liên hệ
Liên hệ 094 788 1820

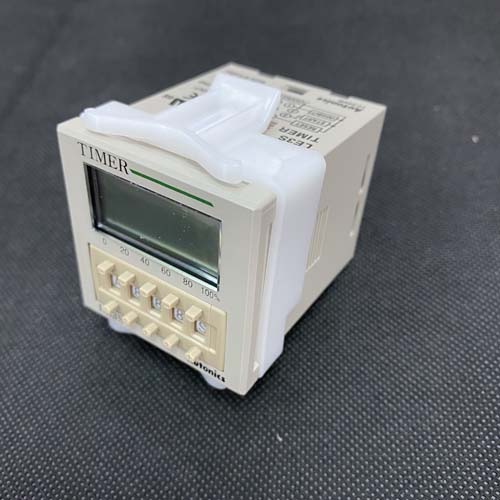

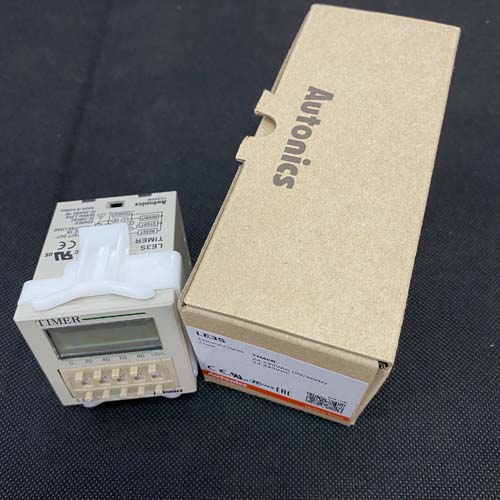

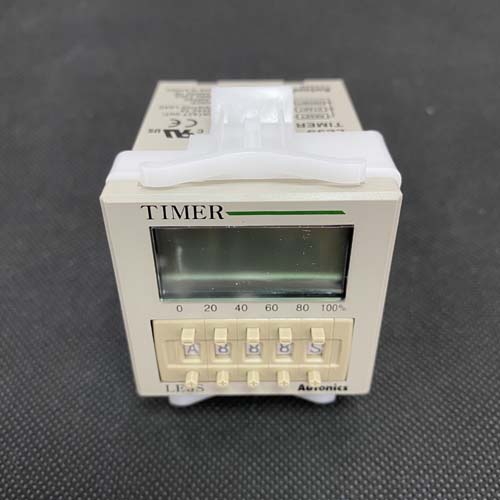

Bộ định thời màn hình LCD (ngừng lại) Autonics LE3S
Giới thiệu tổng quan:
Bộ định thời series LE3S có công tắc số ở mặt trước và nút chọn chế độ lên / xuống ở phía sau, giúp thao tác điều khiển đơn giản và dễ dàng. Được thiết kế với 10 chế độ hoạt động ngõ ra và 10 khoảng cài đặt thời gian, series LE3S được sử dụng cho các ứng dụng thời gian khác nhau. Người dùng có thể nhanh chóng xác định trạng thái hoạt động của thiết bị thông qua chức năng hiển thị loại ngõ ra và tiến trình thời gian dưới dạng biểu đồ dạng cột.
10 chế độ hoạt động ngõ ra (LE3S)
10 dải cài đặt thời gian
Cài đặt đơn giản với công tắc số
Hiển thị loại ngõ ra (N.C./N.O.)
Hiển thị biểu đồ thanh tiến trình thời gian (%)
Công tắc lựa chọn chế độ lên / xuống
Nguồn cấp: 24-240 VAC 50/60 Hz, 24-240 VDC (loại AC / DC phổ thông)
Giới thiệu tổng quan:
Bộ định thời series LE3S có công tắc số ở mặt trước và nút chọn chế độ lên / xuống ở phía sau, giúp thao tác điều khiển đơn giản và dễ dàng. Được thiết kế với 10 chế độ hoạt động ngõ ra và 10 khoảng cài đặt thời gian, series LE3S được sử dụng cho các ứng dụng thời gian khác nhau. Người dùng có thể nhanh chóng xác định trạng thái hoạt động của thiết bị thông qua chức năng hiển thị loại ngõ ra và tiến trình thời gian dưới dạng biểu đồ dạng cột.
Tính năng chính:
Thiết kế nhỏ gọn, tiết kiệm diện tích (W 48 x H 48 x L 67 mm)10 chế độ hoạt động ngõ ra (LE3S)
10 dải cài đặt thời gian
Cài đặt đơn giản với công tắc số
Hiển thị loại ngõ ra (N.C./N.O.)
Hiển thị biểu đồ thanh tiến trình thời gian (%)
Công tắc lựa chọn chế độ lên / xuống
Nguồn cấp: 24-240 VAC 50/60 Hz, 24-240 VDC (loại AC / DC phổ thông)
Thông số kỹ thuật LE3S:
| Phương pháp hiển thị | 3 chữ số 7 đoạn LCD |
| Phương thức hoạt động | Đếm xuôi, Đếm ngược |
| Hoạt động ngõ ra | ON DELAY, INTERVAL DELAY, FLICKER, ONE-SHOT OUT FLICKER, ON-OFF DELAY, OFF DELAY, INTEGRATION TIME |
| Thời gian hoạt động | TÍN HIỆU ON START |
| Terminal | Phích cắm 8 chân |
| Nguồn cấp | 24-240VAC~, 24-240VDC |
| Dải cài đặt | 0.01 giây đến 9.99 giây, 0.1 giây đến 99.9 giây, 1 giây đến 999 giây, 0.1 phút đến 99.9 phút, 1 phút đến 999 phút, 0.1 giờ đến 99.9 giờ, 1 giờ đến 999 giờ, 10 giờ đến 9990 giờ, 0 phút 01 giây đến 9 phút 59 giây, 0 giờ 01 phút đến 9 giờ 59 phút |
| Phương pháp ngõ vào tín hiệu | Không có điện áp ngõ vào (NPN) |
| Ngõ ra điều khiển_Relay | Giới hạn thời gian SPDT (1c): 1 |
| Tiêu chuẩn | |
| Độ rộng tín hiệu tối thiểu_START | Xấp xỉ 20ms |
| Độ rộng tín hiệu tối thiểu_INHIBIT | Xấp xỉ 20ms |
| Độ rộng tín hiệu tối thiểu_RESET | Xấp xỉ 20ms |
| Phụ kiện | Giá lắp |
| Môi trường_Nhiệt độ xung quanh | -10 đến 55℃, bảo quản: -25 đến 65℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH |
| Trọng lượng | Xấp xỉ 100g |
Ổ cắm (PG-08, PS-08(N), PS-M8) được bán riêng.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông hoặc ngưng tụ.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Bảng chọn mã LE3S Series:
Kích thước LE3S Series:

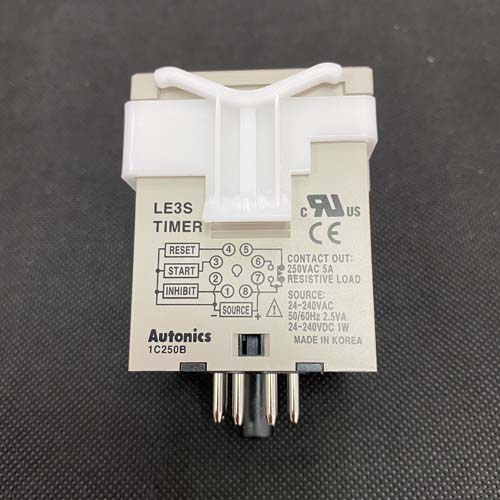

Sơ đồ đấu dây:
