Bộ định thời loại analog đa năng Autonics ATS11-13D
466,400 VNĐ
Liên hệ 094 788 1820
Bộ định thời loại analog đa năng Autonics ATS11-13D
12 dải cài đặt thời gian
Dải cài đặt thời gian rộng: 0.1 s đến 30 h
Cài đặt liền kề và DIN rail bằng ổ cắm PS-M8 (W 41 mm)
Chỉ dành cho model ATS 8 chân
Giá đỡ tiêu chuẩn DIN W 48 x H 48 mm
Nguồn cấp:
-100-240 VAC 50/60 Hz, 24-240 VDC (loại AC / DC phổ thông)
- 24 VAC 50/60 Hz, 24 VDC (loại AC / DC phổ thông)
- 12 VDC (loại DC)
Giới thiệu tổng quan:
Bộ định thời series ATS có 6 chế độ hoạt động ngõ ra và 12 dải thời gian cài đặt nên thường được sử dụng cho các ứng dụng liên quan đến điều khiển thời gian. Series ATS được thiết kế với dải thời gian rộng khoảng từ 0.1 giây đến 30 giờ, tùy model. Người dùng có thể dễ dàng cài đặt và kiểm soát thời gian thông qua điều khiển quay số analog. Series ATS có loại chốt cắm 8 chân hoặc 11 chân.Tính năng chính:
6 chế độ hoạt động ngõ ra12 dải cài đặt thời gian
Dải cài đặt thời gian rộng: 0.1 s đến 30 h
Cài đặt liền kề và DIN rail bằng ổ cắm PS-M8 (W 41 mm)
Chỉ dành cho model ATS 8 chân
Giá đỡ tiêu chuẩn DIN W 48 x H 48 mm
Nguồn cấp:
-100-240 VAC 50/60 Hz, 24-240 VDC (loại AC / DC phổ thông)
- 24 VAC 50/60 Hz, 24 VDC (loại AC / DC phổ thông)
- 12 VDC (loại DC)
Thông số kỹ thuật ATS11-13D:
| Phương thức hoạt động | Cài đặt thời gian |
| Hoạt động ngõ ra | TÍN HIỆU ON DELAY, TÍN HIỆU OFF DELAY, TÍN HIỆU ON-OFF DELAY, FLICKER, INTERVAL |
| Thời gian hoạt động | TÍN HIỆU ON START |
| Terminal | Phích cắm 11 chân |
| Nguồn cấp | 12VDC |
| Dải cài đặt | 0.3 đến 3 giây, 3 đến 30 giây, 0.3 đến 3 phút, 3 đến 30 phút, 0.3 đến 3 giờ, 3 đến 30 giờ |
| Phương pháp ngõ vào tín hiệu | Không có điện áp ngõ vào (NPN) |
| Ngõ ra điều khiển | Giới hạn thời gian SPDT (1c): 2 |
| Độ rộng tín hiệu tối thiểu | START, INHIBIT, RESET: [Không có điện áp ngõ vào] - trở kháng ngắn mạch: Max. 1kΩ, Điện áp dư: Max. 0.5V, trở kháng mạch hở: Min. 100kΩ |
| Phụ kiện | Giá lắp |
| Môi trường_Nhiệt độ xung quanh | -10 đến 55℃, bảo quản: -25 đến 65℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH |
| Trọng lượng | Xấp xỉ 95g (Xấp xỉ 70g) |
Ổ cắm (8 chân Ổ cắm: PG-08, PS-08(N)/11 chân Ổ cắm: PG-11, PS-11(N)) được bán riêng.
Tham khảo thông số thời gian cho khoảng thời gian điều khiển theo model.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Nhiệt độ hoặc độ ẩm được đề cập trong mục Môi trường được đo ở điều kiện không đông hoặc ngưng tụ.

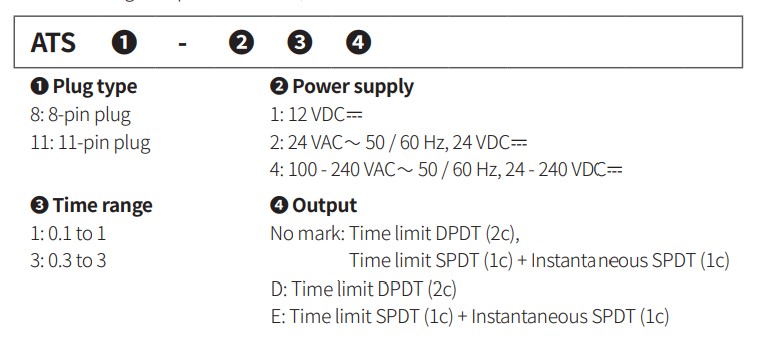

Bảng chọn mã ATS Series:

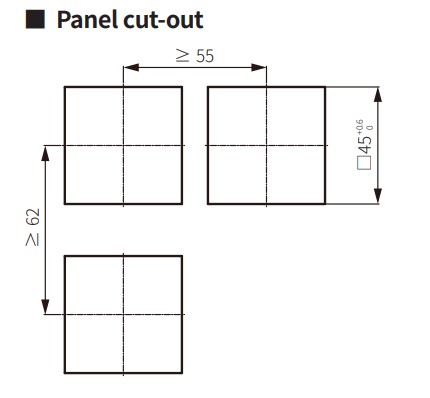

Kích thước ATS Series:

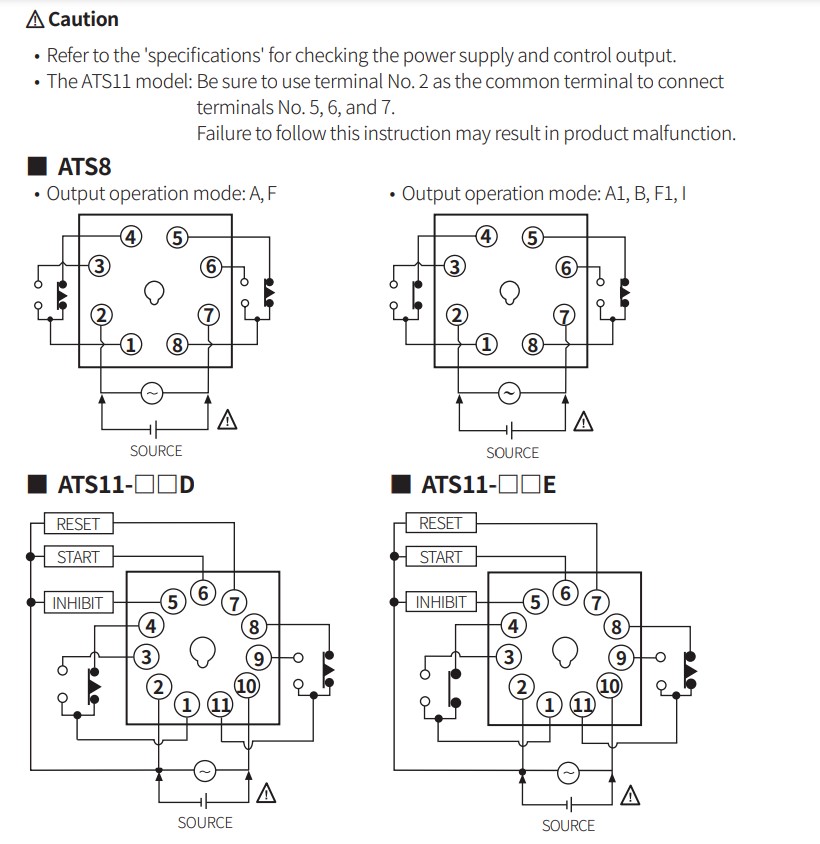

Sơ đồ đấu dây:
