Bộ điiều khiển nhiệt độ Autonics TM4-N2RB

6,252,400 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: TM Series Autonics

Danh mục sản phẩm: Điều khiển nhiệt độ

Download:

06/08/2021Hướng dẫn cài đặt

Mô tả chi tiết

MODUL ĐIỀU KHIỂN NHIỆT ĐỘ TM4-N2RB

Giới thiệu tổng quát sản phẩm:

Tính Năng :
Điều khiển đa kênh ngõ vào/ra (4 kênh: TM4 / 2 kênh: TM2)
● Tốc độ lấy mẫu cao (4 kênh: 100 ms / 2 kênh: 50 ms)
● Kết nối và mở rộng mo-đun bằng giắc cắm - Truyền thông giữa các mô-đun - Không cần cấp nguồn riêng cho mô-đun mở rộng - Có thể mở rộng lên đến 31 mô-đun (124 kênh / 62 kênh)
● Chức năng điều khiển làm nóng và làm lạnh đồng thời
● Các kênh ngõ vào cách ly với nhau (độ bền điện môi: 1000 VAC)
● Có thể chuyển đổi giữa ngõ ra dòng điện và ngõ ra điều khiển SSR (các model TM2- 2C )
● Ngõ ra điều khiển SSR (chức năng SSRP) gồm: điều khiển ON/OFF, điều khiển chu kỳ, điều khiển pha
● Cài đặt thông số thông qua PC (truyền thông USB và RS485) - Hỗ trợ phần mềm DAQMaster (phần mềm quản lý thiết bị toàn diện) - Bộ chuyển đổi truyền thông bán riêng: SCM-WF48 (bộ chuyển đổi Wi-Fi sang RS485/USB không dây), SCM-US48I (bộ chuyển đổi USB sang RS485), SCM-38I (bộ chuyển đổi RS232C sang RS485), SCM-US (bộ chuyển đổi USB sang nối tiếp)
● Đấu dây và bảo trì dễ dàng với các loại giắc cắm khác nhau: giắc cắm ngõ vào cảm biến, giắc cắm ngõ ra điều khiển, giắc cắm nguồn / truyền thông
● Chức năng cảnh báo ngắt kết nối bộ làm nóng (ngõ vào CT) - Bộ biến dòng (CT) được bán riêng: CSTC-E80LN, CSTC-E200LN, CSTS-E80PP
● Ngõ vào đa dạng và dải nhiệt độ rộng

Thông số kỹ thuật sản phẩm:

Hiển thị	Loại không hiển thị, cài đặt và theo dõi tham số thông qua thiết bị ngoại vị (Máy tính hoặc PLC)
Nguồn cấp	24VDC, 90 to 110%
Ngõ vào	RTD: DPt100Ω, JPt100Ω, 3 dây (điện trở dây cho phép lớn nhất 5Ω trên một dây)
Ngõ vào	Can nhiệt: K, J, E, T, L, N, U, R, S, B, C, G, PLII
Ngõ ra	Ngõ ra điều khiển
	-Relay 250VAC 3A, 30VDC 3A, 1a.
	Ngõ ra phụ:
	-Không có
Chu kì lấy mẫu	100ms (lấy mẫu đồng bộ 4 kênh)
Phương pháp điều khiển	ON/OFF,P,PI,PD,PID
Tính năng	Điều chỉnh tự động
	Cảnh báo đứt, hỏng cảm biến
	Cảnh báo đứt vòng lặp
	Báo lỗi
	Reset bằng tay
	Cài đặt dấu thập phân
	Điều khiển gia nhiệt, làm lạnh
	Chức năng SV2
	Chức năng ramp
Truyền thông	RS485 (Modbus RTU)
Kiểu đấu nối	Cầu đấu
Kiểu lắp đặt	Bắt vít, gắn trên thanh ray
Phụ kiện	Giắc cắm mở rộng
Tiêu chuẩn	CE, UL
Trọng lượng	Khoảng 231g (khoảng 166g)

Bảng chọn mã hàng sản phẩm:

Kích thước sản phẩm:

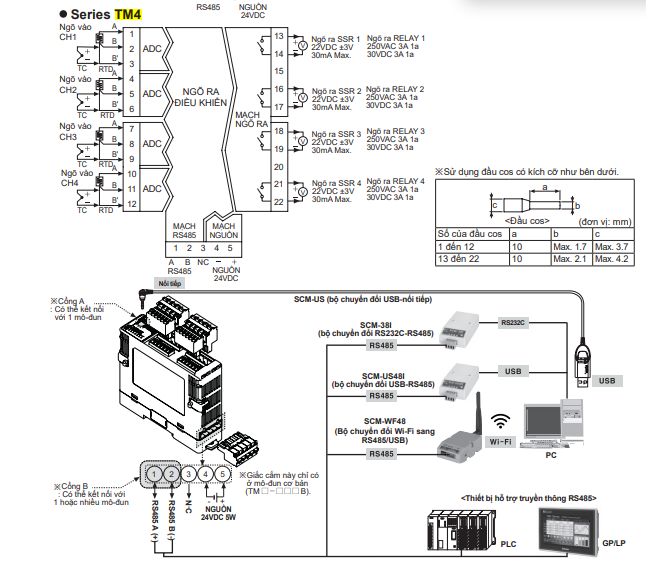

Sơ đồ đấu dây sản phẩm:

Ứng dụng:

Bộ điều khiền nhiệt độ được ứng dụng rộng rải trong các dây chuyền chế biến thực phẩm, đùn nhựa, hệ thống nhà kính, xử lý rác thải, đóng gói sản phẩm,...
